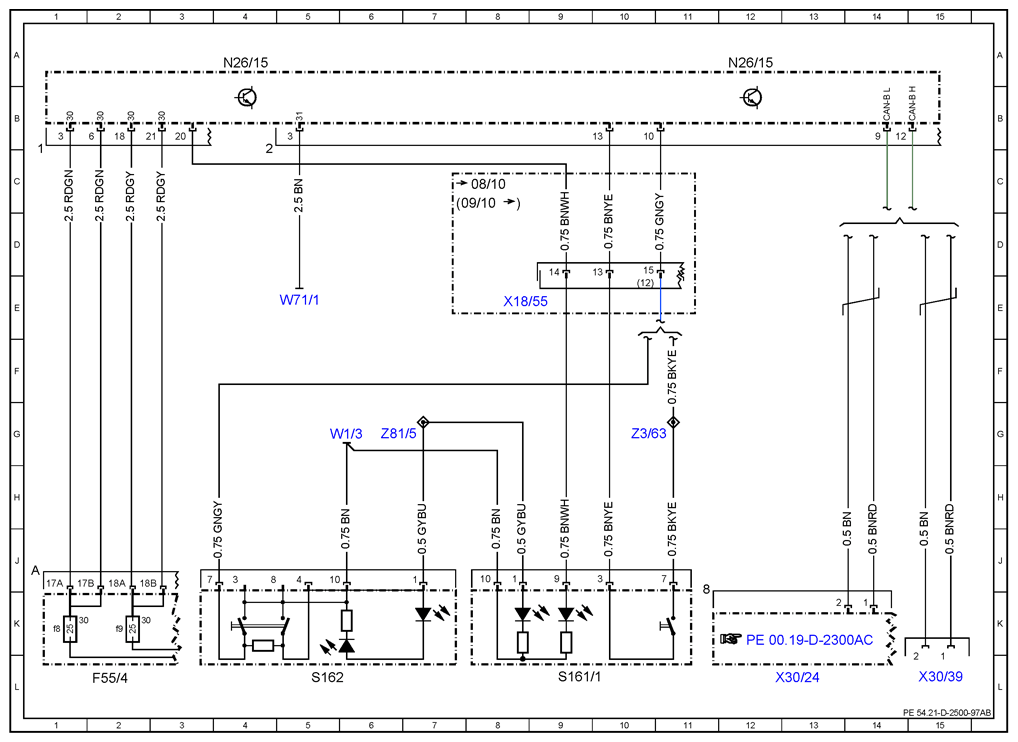

Wiring Diagram For PARAMETERIZABLE Special Module (PSM) - Pe54.21-D-2500-97AB
| Code: | Designation: | Position: |
|---|---|---|
| F55/4 | Fuse block (9 fuses) | 2L |
| F55/4f8 | Fuse 17 (25 A), PSM | 1K |
| F55/4f9 | Fuse 18 (25 A), PSM | 2K |
| N26/15 | PSM control unit | 4A |
| N26/15 | PSM control unit | 12A |
| S161/1 | ADR ON switch | 9L |
| S162 | ADR button | 5L |
| W1/3 | CLS cockpit ground point 1 | 5G |
| W71/1 | Driver seat frame ground point 1 | 5E |
| X18/55 | HLS/COC connector 3 | 8E |
| X30/24 | Interior CAN bus connector | 13L |
| X30/39 | PSM control unit CAN-B preinstallation connector | 15L |
| Z3/63 | ADR tml. 15 connector sleeve | 10G |
| Z81/5 | Tml. 58d connector sleeve | 6G |
