| A0 |
Color code key |
160L |
| A32/1 |
Rear heater/air conditioner air recirculation unit |
123A |
| A46 |
Tone signal generator |
106A |
| A99/1 |
Right electric step |
114L |
| A99/2 |
Left electric step |
121L |

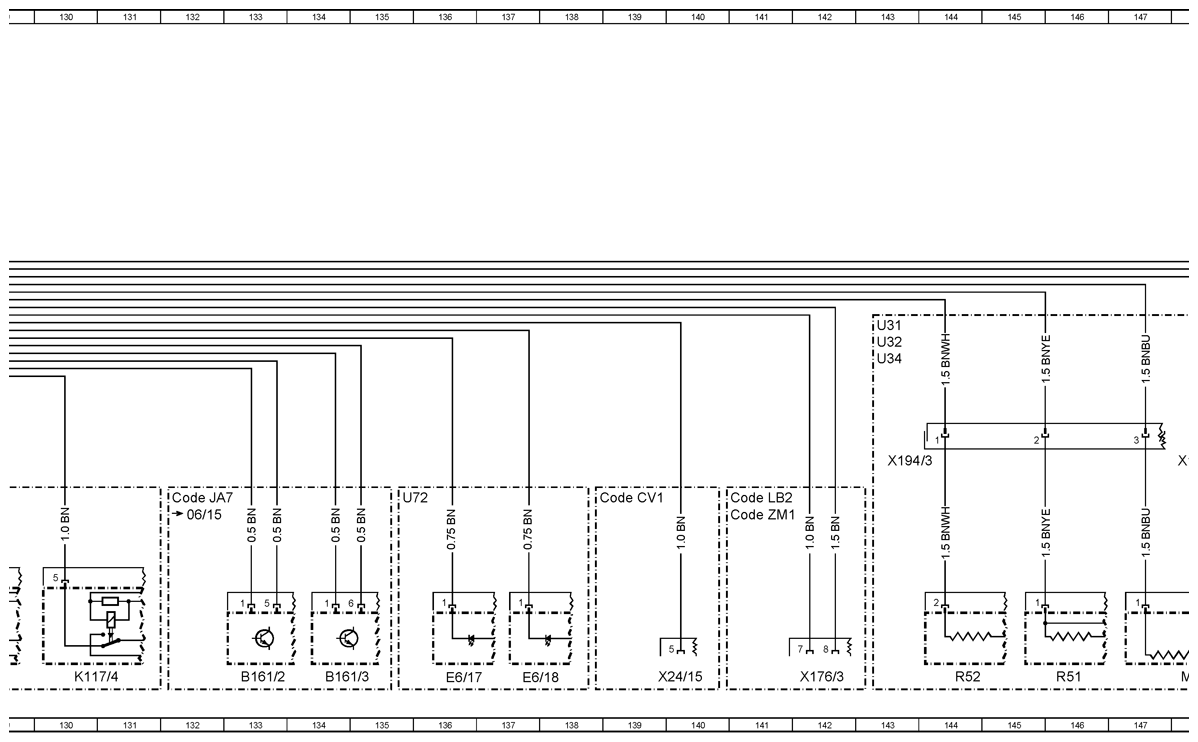

| B161/2 |
Left side radar sensor |
133L |
| B161/3 |
Right side radar sensor |
134L |
| B161/5 |
Left rear radar sensor |
77A |
| B161/6 |
Right rear radar sensor |
78A |
| B24/15 |
Yaw rate, lateral and longitudinal acceleration sensor |
51L |

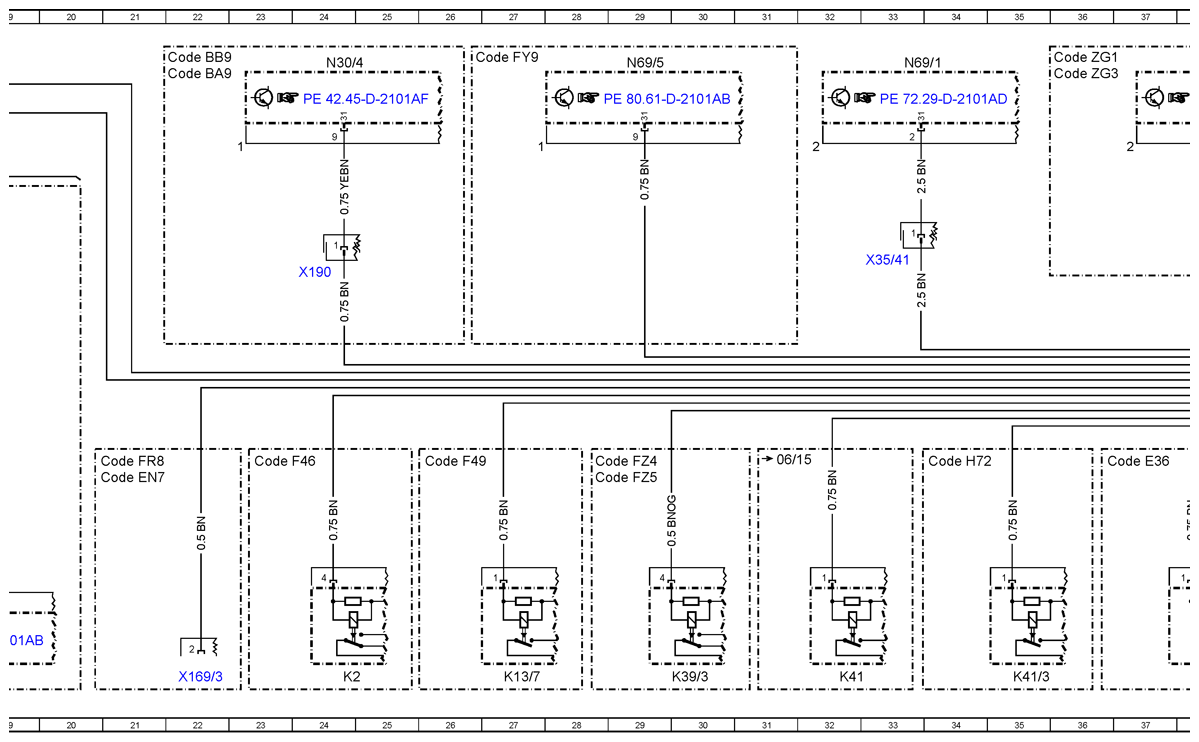

| Code BA9 |
Preinstallation for rail vehicle/veh. with interaxle differential lock |
22A |
| Code BB3 |
Electronic Stability Program (ESP®) |
50H |
| Code BB9 |
|
22A |
| Code CV1 |
Winter service vehicle preinstallation |
95G |
| Code CV1 |
Winter service vehicle preinstallation |
138H |
| Code CV1 |
Winter service vehicle preinstallation |
56A |
| Code E36 |
Cutoff relay with additional battery |
36H |
| Code E46 |
|
48H |

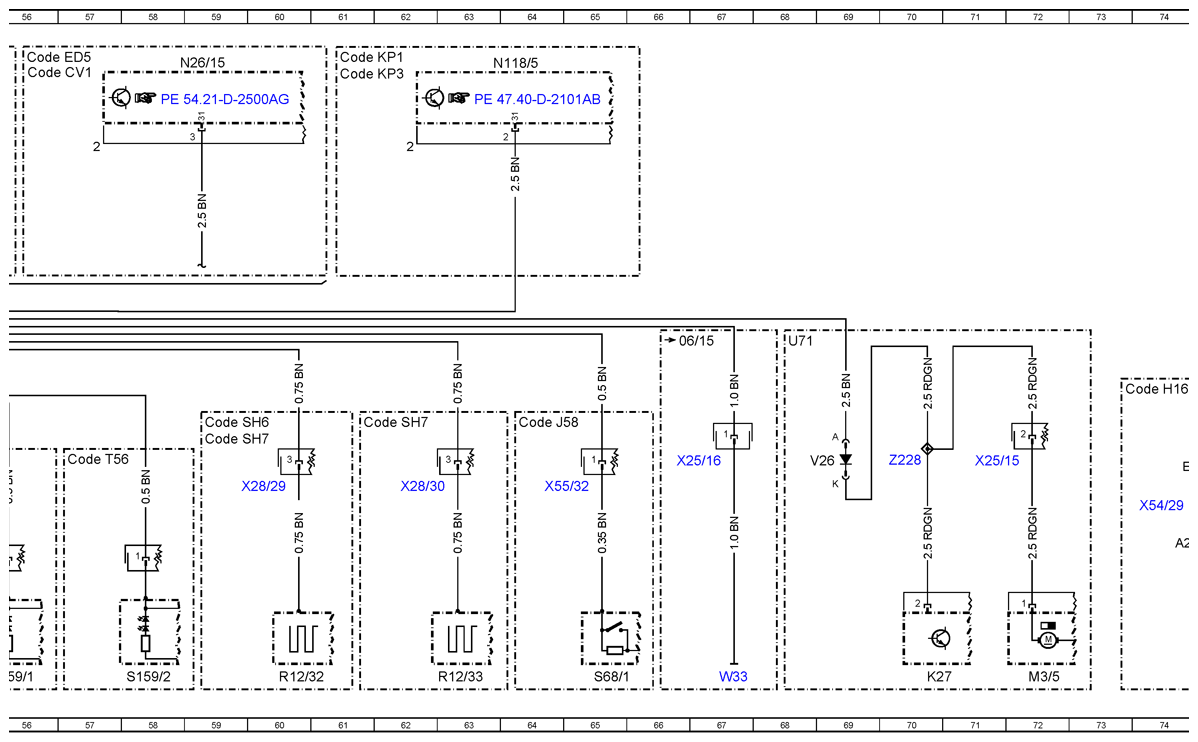

| Code ED5 |
Parameterizable special module |
46A |
| Code ED5 |
Parameterizable special module |
51A |
| Code ED5 |
Parameterizable special module |
56A |
| Code EN7 |
Audio 15 |
20H |
| Code EZ8 |
PARKTRONIC |
41A |
| Code F46 |
Headlamp cleaning system |
23H |
| Code F49 |
Heated windshield |
26H |
| Code FR8 |
Backup camera |
20H |
| Code FY9 |
|
26A |
| Code FZ4 |
Anti-theft alarm system with interior protection and tow-away protection |
28H |
| Code FZ5 |
Anti-theft alarm system |
28H |
| Code G40 |
Automatic transmission |
108A |
| Code G42 |
7G-TR0NIC PLUS |
113A |
| Code H11 |
Warm air auxiliary heater |
91A |
| Code H12 |
Auxiliary water heater |
83G |
| Code H12 |
Auxiliary water heater |
102H |
| Code H12 |
Auxiliary water heater |
86A |
| Code H15 |
Seat heater for front passenger |
77F |
| Code H16 |
Seat heater for driver |
73F |
| Code H72 |
Electric roof ventilator |
34H |
| Code HZ5 |
10 kW auxiliary water heater with timer |
81A |
| Code HZ5 |
10 kW auxiliary water heater with timer |
83G |
| Code HZ5 |
10 kW auxiliary water heater with timer |
102H |
| Code HZ5 |
10 kW auxiliary water heater with timer |
105H |
| Code HZ9 |
Heater booster |
102J |
| Code HZ9 |
Heater booster |
86A |
| Code J58 |
Seat belt warning system for driver seat |
64G |

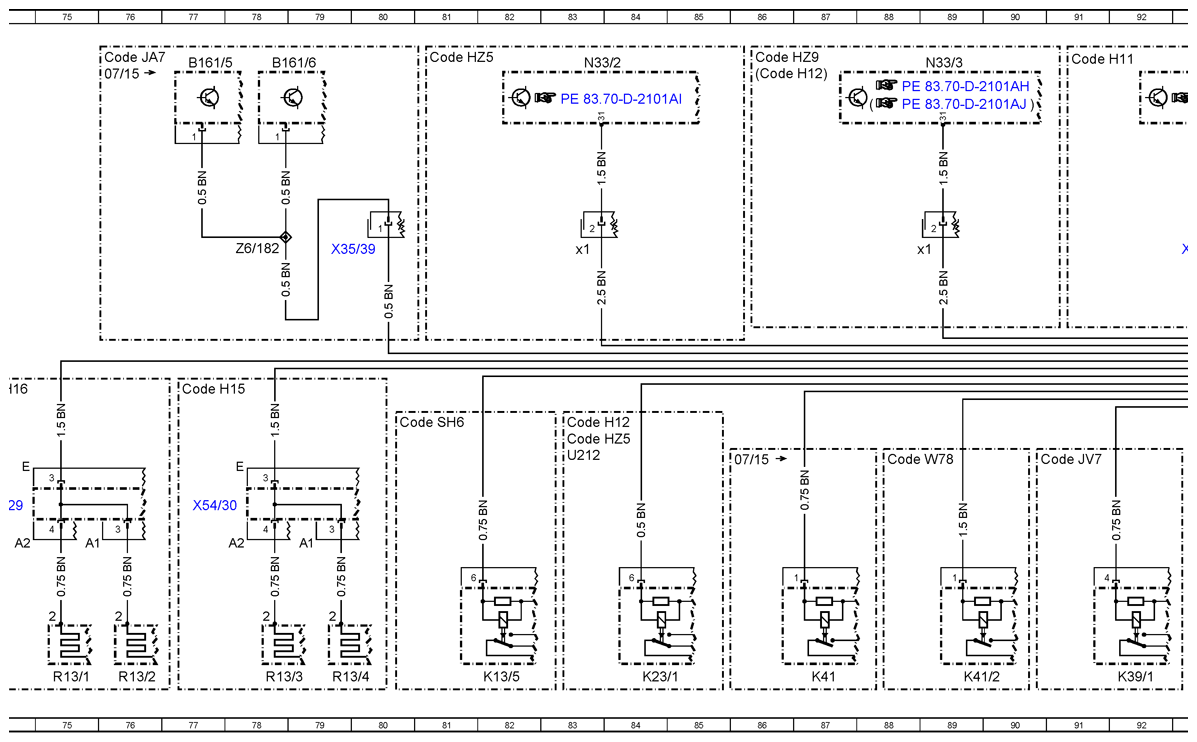

| Code JA7 |
Blind spot assist |
76A |
| Code JA7 |
Blind spot assist |
132H |
| Code JV7 |
|
90G |
| Code JV7 |
|
93G |
| Code KP1 |
Fuel pump, electric, controlled |
61A |
| Code KP3 |
Fuel pump, electric, controlled, stage 2 |
61A |
| Code LB2 |
Preinstallation for marker lamps, side |
140H |
| Code LB8 |
|
103A |
| Code LV1 |
|
93H |
| Code M53 |
Constant rpm control |
46B |
| Code M53 |
Constant rpm control |
51A |
| Code MT4 |
Variable electronic rpm regulator |
46B |
| Code MT4 |
Variable electronic rpm regulator |
51B |
| Code MW1 |
Engine run-on control (MWS) |
46A |
| Code N05 |
Countershaft power take-off (2c) without flange |
46B |
| Code N07 |
Countershaft power take-off (2b) with flange |
46B |
| Code SH6 |
Driver thorax sidebag (in backrest) |
59G |
| Code SH6 |
Driver thorax sidebag (in backrest) |
80G |
| Code SH7 |
Driver and front passenger thorax sidebag (in backrest) |
59G |
| Code SH7 |
Driver and front passenger thorax sidebag (in backrest) |
61G |

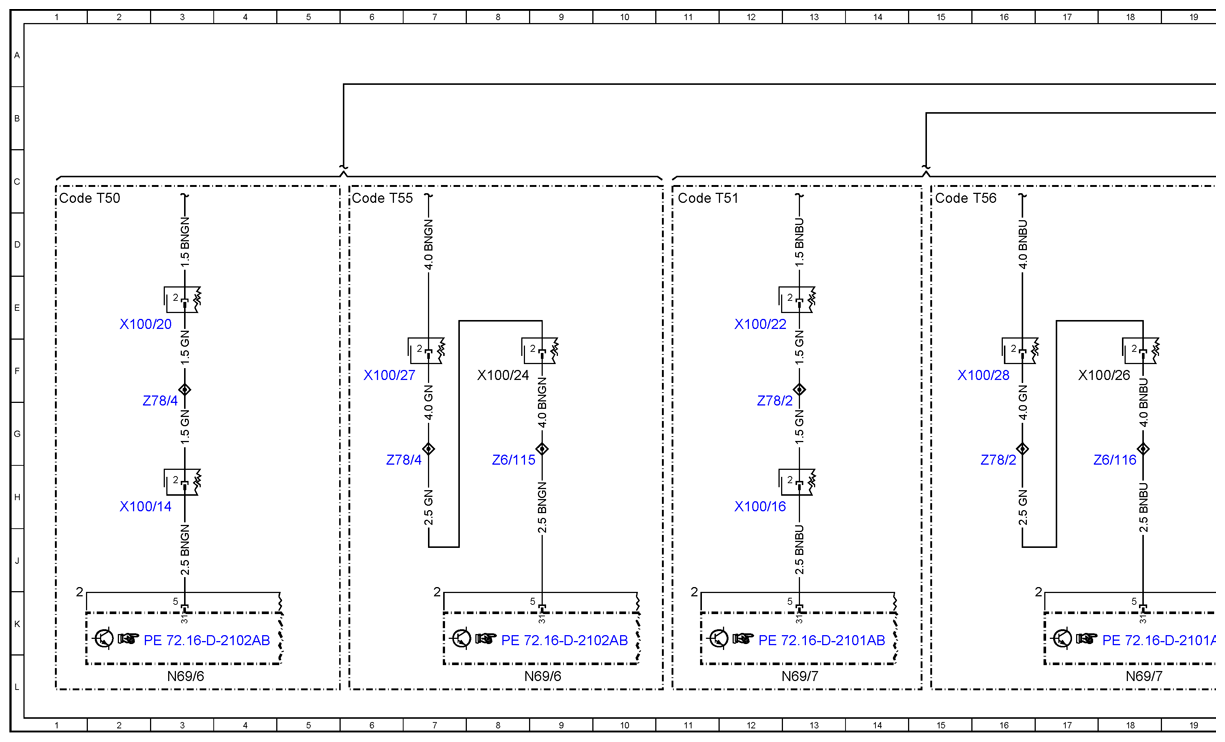

| Code T50 |
Right sliding door electric closing assist |
1C |
| Code T51 |
Left sliding door electric closing assist |
11C |
| Code T55 |
Electric controls for right sliding door |
54G |
| Code T55 |
Electric controls for right sliding door |
6C |
| Code T56 |
Electric controls for left sliding door |
15C |
| Code T56 |
Electric controls for left sliding door |
57G |

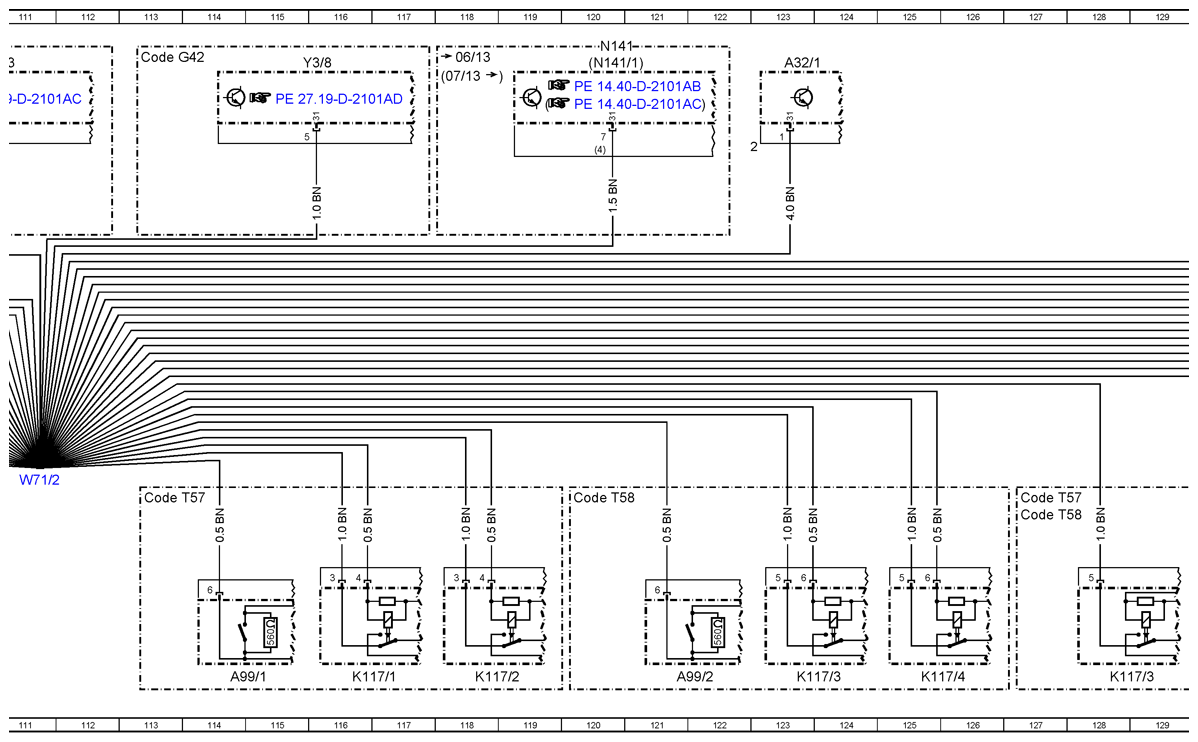

| Code T57 |
Right load compartment sliding door electric step |
113H |
| Code T57 |
Right load compartment sliding door electric step |
127H |
| Code T58 |
Left load compartment sliding door electric step |
120H |
| Code T58 |
Left load compartment sliding door electric step |
127H |
| Code W78 |
Window in liftgate or hinged rear door with wiper/washer system |
88G |
| Code YM1 |
FleetBoard vehicle computer |
46C |
| Code ZG1 |
All-wheel drive, engageable |
36A |
| Code ZG3 |
Engageable all-wheel drive with gear reduction |
36A |
| Code ZM1 |
Low frame chassis preinstallation |
140H |
| Code ZU7 |
Canada national version |
51B |
| Code ZU8 |
USA national version |
51B |
| E6/17 |
Left front side-marker lamp |
136L |
| E6/18 |
Right front side-marker lamp |
137L |
| K117/1 |
Right step relay 1 |
116L |
| K117/2 |
Right step relay 2 |
118L |
| K117/3 |
Left step relay 1 |
128L |
| K117/3 |
Left step relay 1 |
123L |
| K117/4 |
Left step relay 2 |
125L |
| K117/4 |
Left step relay 2 |
130L |
| K13/5 |
Heated rear window relay 1 |
82L |
| K13/7 |
Heated windshield relay |
27L |
| K2 |
Headlamp cleaning system relay |
24L |
| K23/1 |
Blower stage 1 fan relay |
84L |
| K27 |
Fuel pump relay |
70L |
| K39/1 |
Tone sequence relay |
92L |
| K39/3 |
Anti-theft alarm system horn relay |
30L |
| K41 |
Circuit 15 relief relay |
32L |
| K41 |
Circuit 15 relief relay |
87L |
| K41/2 |
Circuit 15R relief relay |
89L |
| K41/3 |
Circuit 15 relief relay 2 |
35L |
| K51/10 |
Rotating beacon relay |
94L |
| K51/15 |
Left low beam relay |
97L |
| K51/16 |
Right low beam relay |
98L |
| K51/17 |
Left high beam relay |
100L |
| K51/18 |
Right high beam relay |
101L |
| K57 |
Battery cutoff relay |
38L |
| K57/4 |
Battery cutoff relay RHD |
40L |
| K88 |
Body manufacturer circuit 15 relay |
45L |
| K88/1 |
Body manufacturer circuit D+ relay |
46L |
| M3/5 |
Fuel pump with fill level sensor |
72L |
| M46/1 |
Metering pump |
104L |
| M46/4 |
Metering pump |
106L |

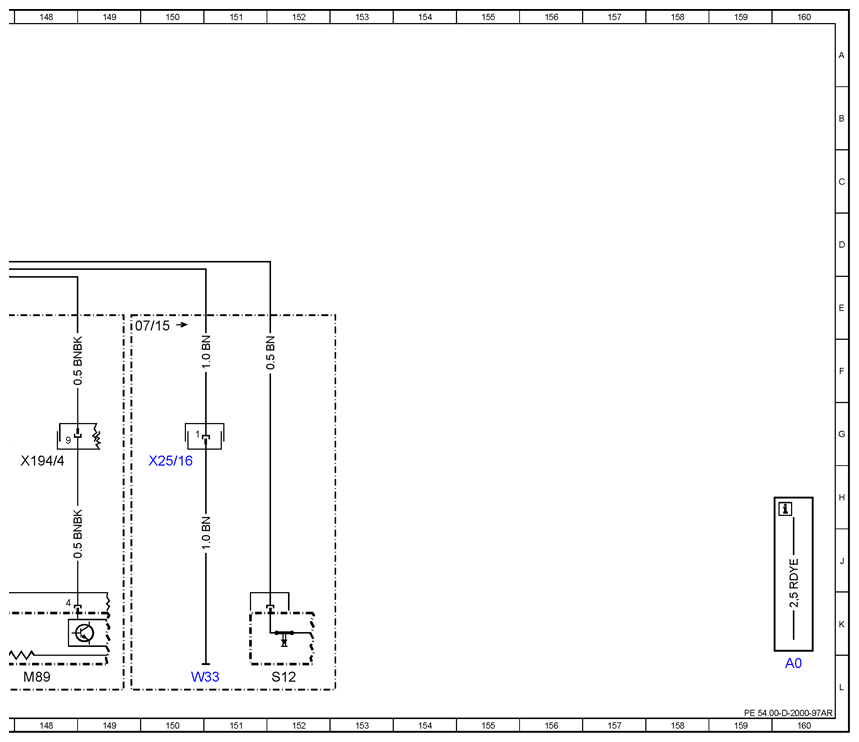

| M89 |
AdBlue® delivery pump |
148L |
| N118/5 |
Fuel pump control unit |
64A |
| N133 |
All-wheel drive control unit |
38A |
| N141 |
AdBlue® control unit |
120A |
| N141/1 |
AdBlue® control unit |
120A |
| N15/3 |
ETC [EGS] control unit |
110A |
| N26/15 |
Parameterizable special module (PSM) control unit |
49A |
| N26/15 |
Parameterizable special module (PSM) control unit |
54A |
| N26/15 |
Parameterizable special module (PSM) control unit |
59A |
| N30/4 |
ESP® control unit |
24A |
| N33/2 |
Control unit 2, auxiliary water heater |
83A |
| N33/2x1 |
Electrical connector 2, auxiliary water heater (8-pin) |
83D |
| N33/3 |
Auxiliary water heater control unit |
89A |
| N33/3x1 |
Electrical connector, auxiliary water heater (8-pin) |
89D |

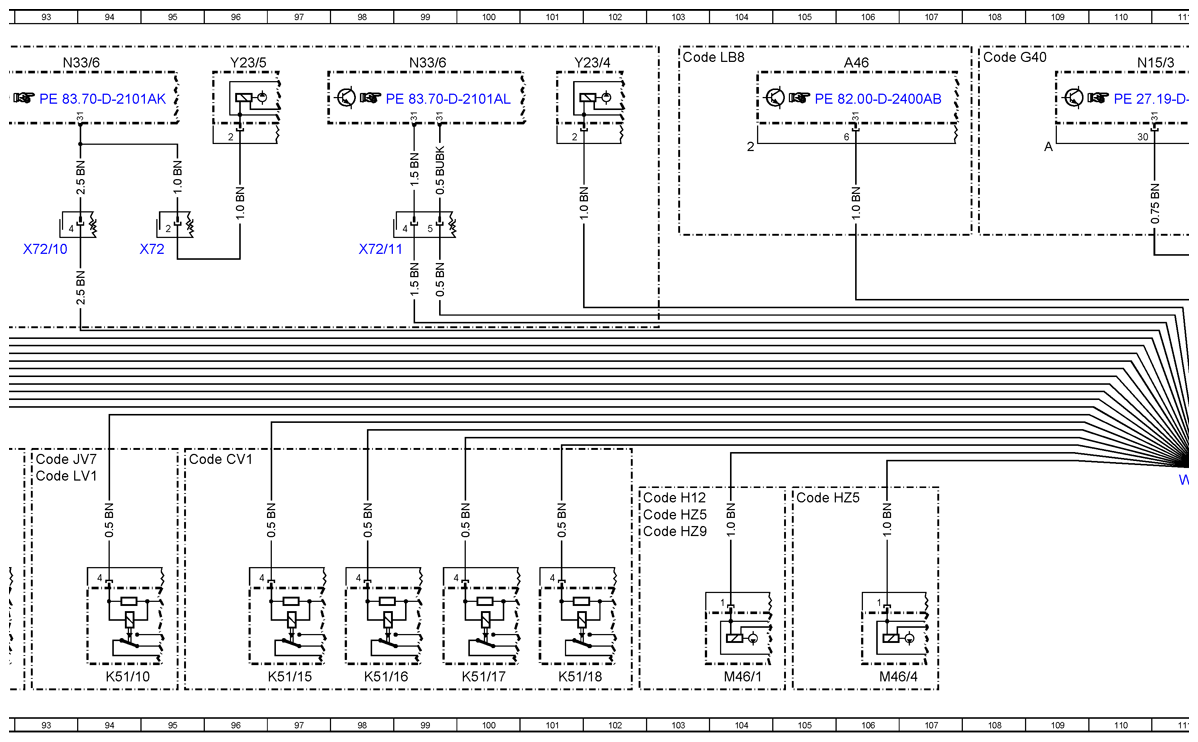

| N33/6 |
Auxiliary air heater control unit |
93A |
| N33/6 |
Auxiliary air heater control unit |
99A |
| N62 |
PARKTRONIC control unit |
43A |
| N69/1 |
Driver door control unit |
33A |
| N69/5 |
KEYLESS-ENTRY & SLIDE control unit |
29A |
| N69/6 |
Right sliding door control unit |
3L |
| N69/6 |
Right sliding door control unit |
9L |
| N69/7 |
Left sliding door control unit |
13L |
| N69/7 |
Left sliding door control unit |
18L |
| R12/32 |
Driver head/thorax sidebag squib |
60L |
| R12/33 |
Front passenger head/thorax sidebag squib |
63L |
| R13/1 |
Left front seat sitting surface heated cushion |
75L |
| R13/2 |
Left front backrest heated cushion |
76L |
| R13/3 |
Right front seat sitting surface heated cushion |
78L |
| R13/4 |
Right front backrest heated cushion |
79L |
| R51 |
AdBlue® tank heating element |
146L |
| R52 |
AdBlue® injection line heating element |
144L |
| S12 |
Parking brake indicator switch |
53L |
| S12 |
Parking brake indicator switch |
152L |
| S159/1 |
Right sliding door button |
56L |
| S159/2 |
Left sliding door button |
58L |
| S68/1 |
Driver seat belt buckle switch |
65L |
| U212 |
|
83G |
| U31 |
Valid for panel van version with head liner |
143E |
| U32 |
Val id for MPV version |
143F |
| U34 |
Valid for panel van version without head liner |
143F |
| U71 |
Valid for diesel engines except engine 651 with Euro 5 |
68F |
| U72 |
Valid for all except USA, Canada |
135H |
| V26 |
Fuel pump diode |
69H |
| W33 |
Filler neck grounding |
67L |
| W33 |
Filler neck grounding |
150L |
| W71/1 |

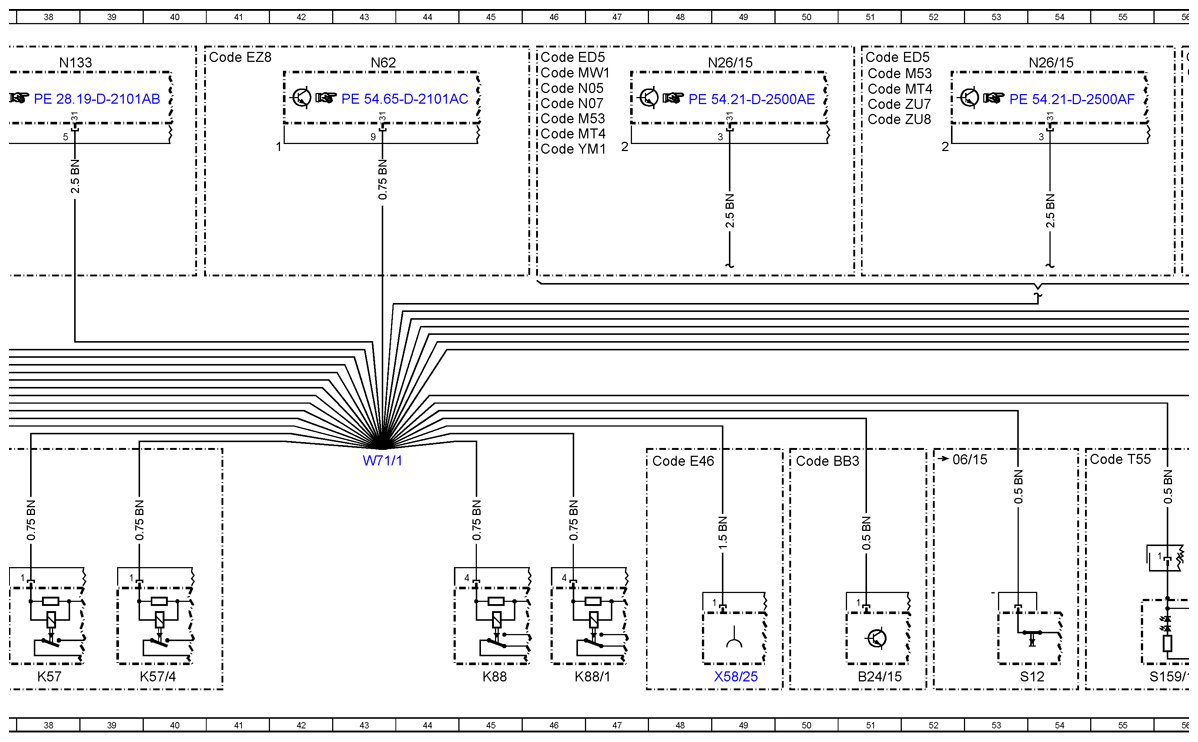

Driver seat frame ground point 1 |
43H |
| W71/2 |
Driver seat frame ground point 2 |
111H |
| X100/14 |
Right sliding door electrical connector |
2H |
| X100/16 |
Left sliding door electrical connector |
12H |
| X100/20 |
Right sliding door electrical connector (4-pin) |
2E |
| X100/22 |
Left sliding door electrical connector (4-pin) |
12E |
| X100/24 |
Right sliding door electrical connector (2-pin) |
8F |
| X100/26 |
Left sliding door electrical connector (2-pin) |
18F |
| X100/27 |
Right sliding door electrical connector (2-pin) |
6F |
| X100/28 |
Left sliding door electrical connector (2-pin) |
16F |
| X169/3 |
Body manufacturer reversing camera electrical connector 1 |
22L |
| X176/3 |
Low frame electrical connector 3 |
142L |
| X190 |
Rail vehicle electrical connector |
24E |
| X194/3 |
Electrical connector 1, AdBlue® tank |
143H |
| X194/4 |
Electrical connector 2, AdBlue® tank |
148H |
| X24/15 |
Additional marker lamps electrical connector |
140L |
| X25/15 |
Fuel tank electrical connector |
71H |
| X25/16 |
Fuel tank electrical connector |
67H |
| X25/16 |
Fuel tank electrical connector |
150H |
| X28/29 |
Driver head/thorax sidebag squib electrical connector |
60H |
| X28/30 |
Front passenger head/thorax sidebag squib electrical connector |
62H |
| X35/39 |
Blind Spot Assist electrical connector |
80D |
| X35/41 |
Driver door/MWH [HLS] electrical connector 2 |
33D |
| X54/29 |
Driver seat heater electrical connector |
74H |
| X54/30 |
Front passenger seat heater electrical connector |
77H |
| X55/32 |
Driver seat belt buckle switch electrical connector |
65H |
| X58/25 |
Left inner seat frame socket |
49L |
| X72 |
Stationary heater electrical connector |
95D |
| X72/10 |
Stationary heater electrical connector |
93D |
| X72/11 |
Stationary heater electrical connector |
98D |
| Y23/4 |
Metering pump |
101A |
| Y23/5 |
Metering pump |
96A |
| Y3/8 |
Electric control unit |
116A |
| Z228 |
Fuel pump diode connector sleeve |
70G |
| Z6/115 |
Right electric sliding door ground connection connector sleeve |
8G |
| Z6/116 |
Left electric sliding door ground connection connector sleeve |
18G |
| Z6/182 |
Ground connection connector sleeve |
78D |
| Z78/2 |
Circuit 31 connector sleeve, left closing assist |
16G |
| Z78/2 |
Circuit 31 connector sleeve, left closing assist |
12G |
| Z78/4 |
Circuit 31 connector sleeve, right closing assist |
7G |
| Z78/4 |
Circuit 31 connector sleeve, right closing assist |
3G |
