Wiring Diagram For Ground Points Of Complete Vehicle - Pe54.00-D-2000-97AO

Code: Designation: Position:
A0 Color code key 32L
A32/2 Rear automatic air conditioning air recirculation unit 15L
B27/1 Motion detector 11L
B44 Front interior protection sensor 5L
B44/1 Center interior protection sensor 7L
B44/2 Rear interior protection sensor 8L
B84/11 ERA-Glonass control unit 14L
B84/11x1 ERA-Glonass control unit electrical connector 13K
B84/8 Multifunction camera 29L
Code EC0 eCall Russia (ERA-GLONASS) incl. camera 12H
Code FY1 Theft protection package 4H
Code FZ4 Anti-theft alarm system with interior protection and tow-away protection 4H
Code H08 Uprated roof air conditioner 19H
Code HH5   19H
Code JW5 Lane Keeping Assist 27H
Code L71 Cargo area illumination via motion detector 10H
Code LA1 High Beam Assist 27H
Code YM1 FleetBoard vehicle computer 23H
Code ZU7 Canada national version 17A
Code ZU8 USA national version 17A
E15/1 Front dome lamp with switch 17L
E42/1 Left front rotating beacon 12A
E42/3 Blue left front rotating beacon 13A
E42/4 Blue right front rotating beacon 15A
E44/5 Right front clearance lamp 1L
E44/6 Left front clearance lamp 3L
E46/10 Outer right front identification lamp 24A
E46/6 Right front identification lamp 19A
E46/7 Center front identification lamp 20A
E46/8 Left front identification lamp 22A
E46/9 Outer left front identification lamp 23A
K9/5 Roof additional fan relay 22L
M4/17 Roof air conditioner additional fan 2 20L
N149 FleetBoard control unit 25L
N34 Heater timer 16A
N70 Overhead control panel (OCP [DBE]) control unit 7A
U72 Valid for all except USA, Canada IIA
W38 Roof ground point 14F
X178 Front roof electrical connector 18L
X42/28 Anti-theft alarm system (ATA [EDW]) electrical connector 5G
X64/14 Roof double auxiliary fan electrical connector 21G
Z5/8 Roof A/C fan circuit 31 connector sleeve 21H

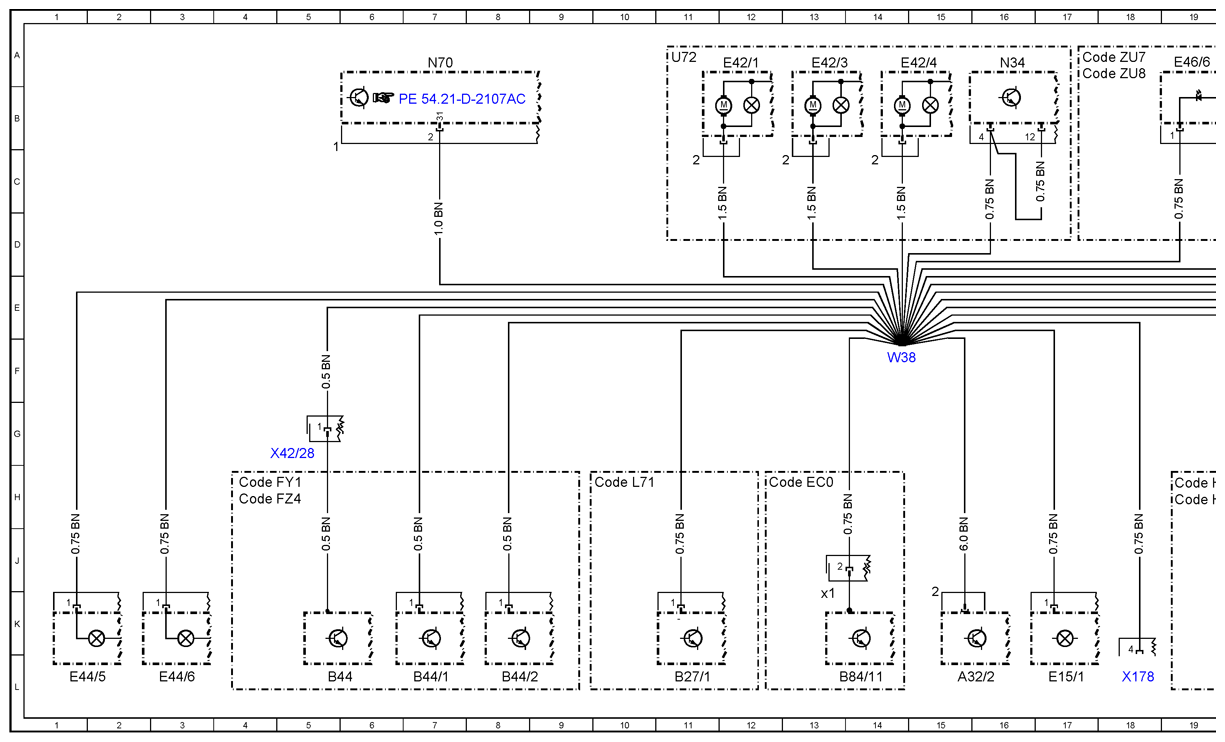

G13441476Courtesy of MERCEDES-BENZ USA

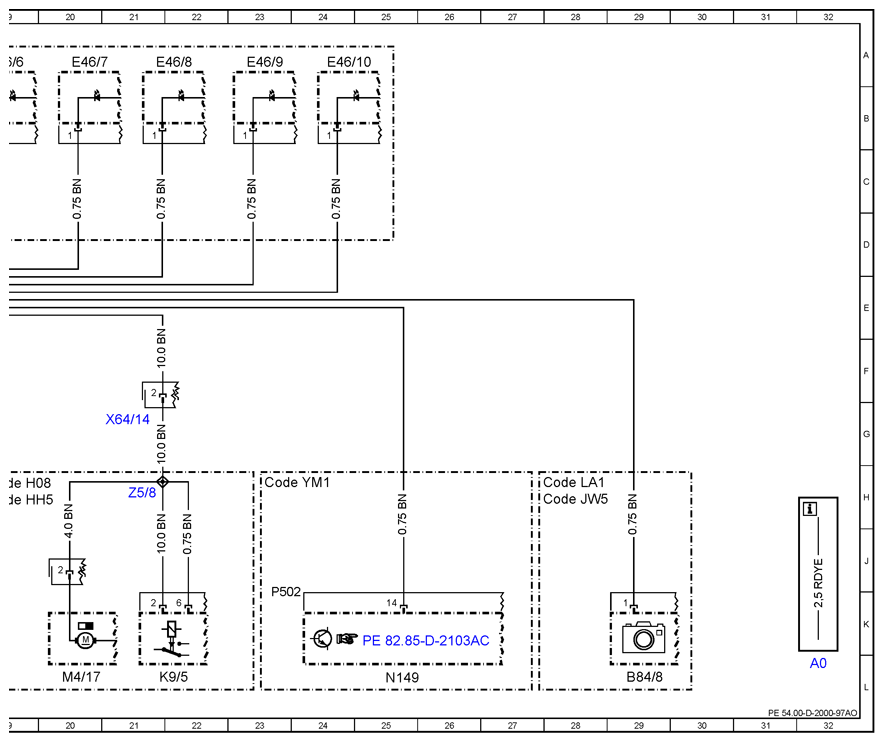

G13441477Courtesy of MERCEDES-BENZ USA
