Wiring Diagram For Ground Points Of Complete Vehicle - Pe54.00-D-2000-97AC

Code: Designation: Position:
E3/6 Left tail lamp 4A
E4/6 Right tail lamp 5A
E45/1 Left rear fog lamp 14L
E45/2 Right rear fog lamp 12L
E6/10 Right front side-marker lamp 27L
E6/11 Left center side-marker lamp 25L
E6/12 Right center side-marker lamp 28L
E6/7 Left rear side-marker lamp 8L
E6/8 Right rear side-marker lamp 10L
E6/9 Left front side-marker lamp 24L
H3/4 Backup warning horn 15A
K1 Retarder relay box 6A
L1 Retarder 8A
M2/26 Rear blower motor 2A
M3/5 Fuel pump with fuel level sensor 22L
M3/6 Fuel pump with fuel level sensor 19L
M89 AdBlue®, delivery pump 5L
R51 AdBlue®, tank heating element 3L
R52 AdBlue®, injection line heating element 2L
U1 Valid for left-hand drive vehicles 10F
U2 Valid for right-hand drive vehicles 12F
U29 Valid for short cab version IF
U30 Valid for long cab version IF
U70 Val id for USA, Canada 16A
U71 Valid for diesel engines except engine 651 with Euro 5 20F
U72 Valid for all except USA, Canada 6F
U72 Valid for all except USA, Canada 11A
U72 Valid for all except USA, Canada 23C
U72 Valid for all except USA, Canada 29F
W52/7 Left rear crossmember ground point 10E
W52/8 Right rear crossmember ground point 30E
X145/6 Body manufacturer connector 17L
X167/2 Tml. 31 three-way dump truck connector 16L
X167/2 Tml. 31 three-way dump truck connector 31L
X168/3 Tml. 31 cargo lift gate connector 10A
X168/3 Tml. 31 cargo lift gate connector 31A
X25/15 Tank connector 19H
X25/15 Tank connector 21H
X49/11 Left rear fog lamp connector 13H
X49/12 Right rear fog lamp connector 11H
X52/10 Right rear additional turn signal lamps connector 14A
X52/7 Trailer socket connector 12A
X52/9 Left rear additional turn signal lamps connector 13A
X57/8 Left side marker lamp connector 24F
X57/9 Right side marker lamp connector 27F
X58 Trai 1er socket (13-pin) 7L
X58/11 Trai 1er socket (10-pin) 17A
Z130/1 Left side-marker lamp connector sleeve 23H
Z130/2 Right side-marker lamp connector sleeve 26H

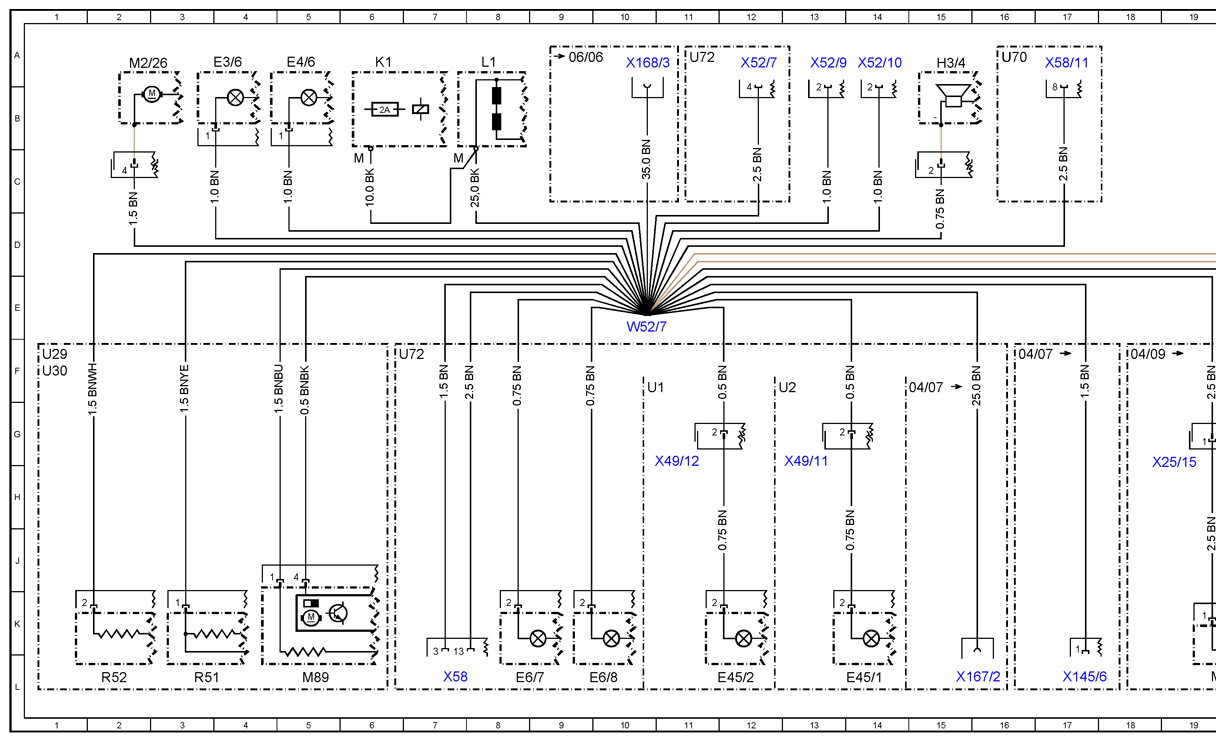

G13441439Courtesy of MERCEDES-BENZ USA

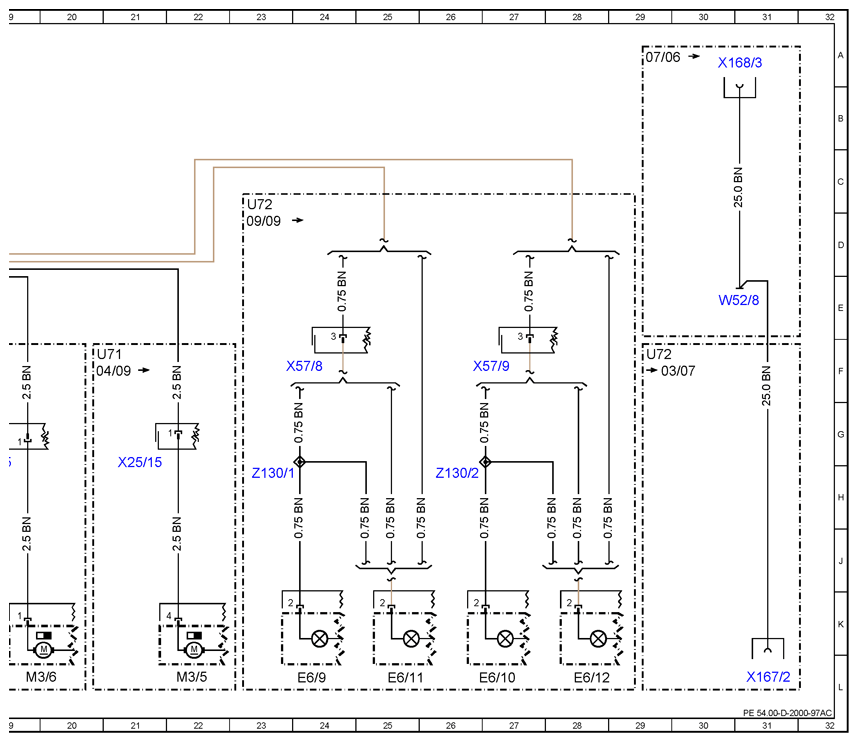

G13441440Courtesy of MERCEDES-BENZ USA
