| E1 |
Left lamp unit |
24L |
| E1 |
Left lamp unit |
7L |
| E1/6 |
Left XENON lamp unit |
8L |
| E1/6 |
Left XENON lamp unit |
17L |
| E1/6 |
Left XENON lamp unit |
32L |
| E1/6 |
Left XENON lamp unit |
26L |
| E2/6 |
Right XENON lamp unit |
18L |
| E2/6 |
Right XENON lamp unit |
33L |
| E5/1 |
Left fog lamp |
10L |
| E5/1 |
Left fog lamp |
45L |
| H1 |
Signaling horn |
3L |
| H1 |
Signaling horn |
39L |
| H3/1 |
Battery-operated horn |
42A |
| K40/9 |
Fuse/relay box (SRB) |
3A |
| K40/9 |
Fuse/relay box (SRB) |
24A |
| M13/4 |
Circulation pump |
13L |
| M13/4 |
Circulation pump |
46L |
| M5/1 |
Windshield washer fluid pump |
12L |
| M5/1 |
Windshield washer fluid pump |
42L |
| M5/2 |
Headlamp cleaning system pump |
19L |
| M5/2 |
Headlamp cleaning system pump |
43L |
| M5.-3 |
Rear end washer fluid pump |
20L |
| M5/3 |
Rear end washer fluid pump |
44L |
| M6/1 |
Windshield wiper motor |
4L |
| M6/1 |
Windshield wiper motor |
23L |
| N3/20 |
CDI control unit |
6A |
| N3/20 |
CDI control unit |
28A |
| N3/23 |
ME-SFI [ME] control unit |
10A |
| N3/23 |
ME-SFI [ME] control unit |
31A |
| N3/30 |
CDI control unit |
31A |
| N30/4 |
ESP control unit |
13A |
| N30/4 |
ESP control unit |
39A |
| N71 |
LWR control unit |
18A |
| N71 |
LWR control unit |
35A |
| R53/1 |
Fuel filter heater with water level sensor |
38L |
| S62/41 |
Engine hood switch |
5L |
| S62/41 |
Engine hood switch |
40L |

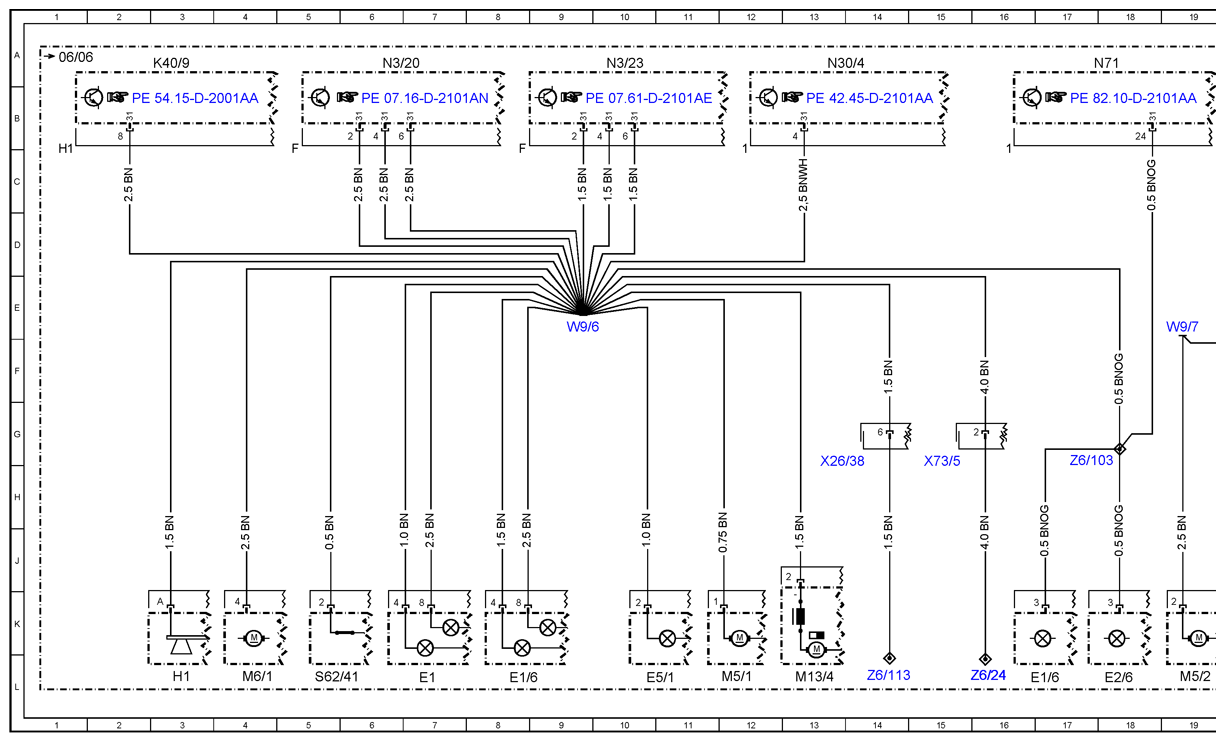

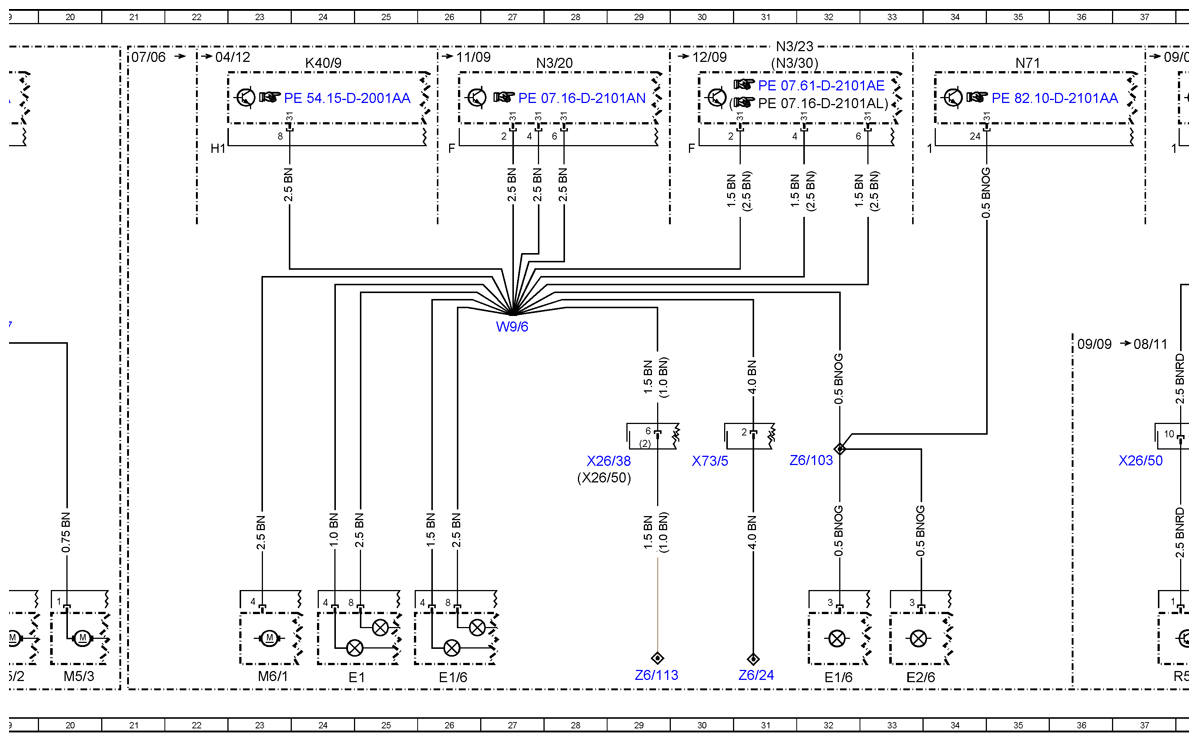

| W9/6 |
Left front lamp unit ground point |
9E |
| W9/6 |
Left front lamp unit ground point |
27E |

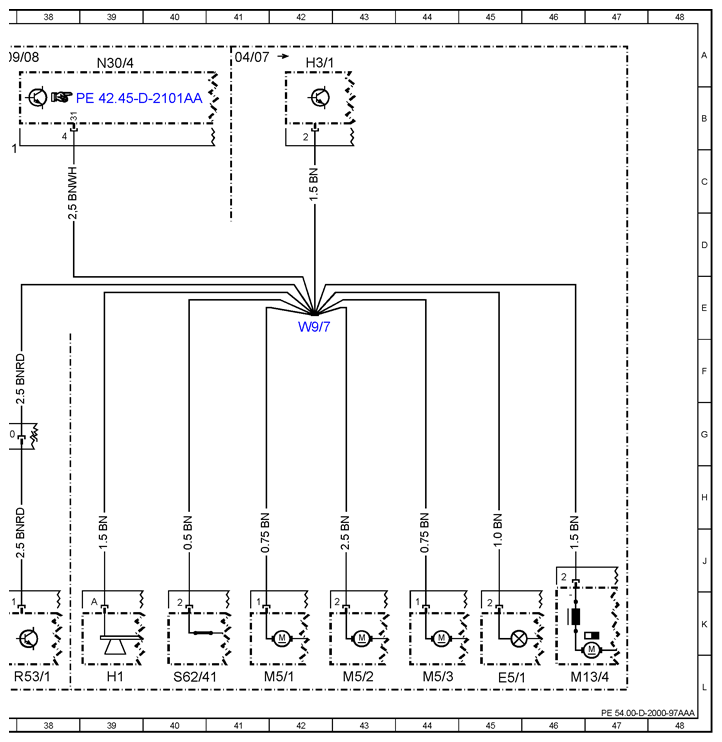

| W9/7 |
Left front ground point 2 |
19E |
| W9/7 |
Left front ground point 2 |
42E |
| X26/38 |
Engine wiring harness connector |
13H |
| X26/38 |
Engine wiring harness connector |
29H |
| X26/50 |
Engine wiring harness connector 1 |
28H |
| X26/50 |
Engine wiring harness connector 1 |
37H |
| X73/5 |
Secondary air injection pump connector |
15H |
| X73/5 |
Secondary air injection pump connector |
30H |
| Z6/103 |
LWR ground connector sleeve |
17G |
| Z6/103 |
LWR ground connector sleeve |
32G |
| Z6/113 |
Ground connector sleeve |
14L |
| Z6/113 |
Ground connector sleeve |
29L |
| Z6/24 |
Left sensor ground connector sleeve |
16L |
| Z6/24 |
Left sensor ground connector sleeve |
31L |
