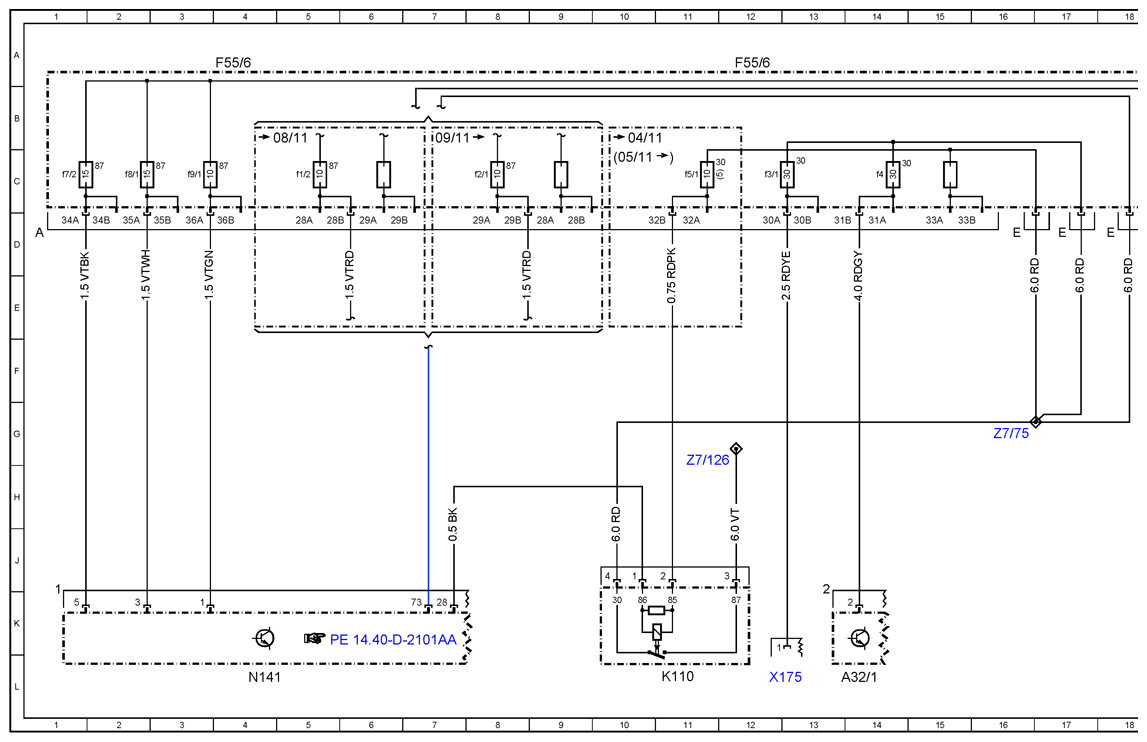

| A32/1 |
Rear heater/air conditioner air recirculation unit |
14L |
| F55/6 |
Fuse block (9 fuses) |
4A |
| F55/6 |
Fuse block (9 fuses) |
12A |
| F55/6 |
Fuse block (9 fuses) |
19A |
| F55/6f1/2 |
AdBlue®, control unit fuse 28 (10 A) |
5C |
| F55/6f2/1 |
Fuse 29 (10 A), AdBlue®, control unit |
8C |
| F55/6f3/1 |
Brake signal fuse 30 (30 A) |
12C |
| F55/6f4 |
Fuse 31 (15/30 A) closing assist/left sliding door/rear blower |
14C |
| F55/6f5/1 |
Fuse 32 (5/10 A), AdBlue®, relay |
11C |
| F55/6f7/2 |
AdBlue®, tank heating element fuse 34 (15 A) |
1C |
| F55/6f8/1 |
AdBlue®, injection line heating element fuse 35 (15 A) |
2C |
| F55/6f9/1 |
AdBlue®, delivery pump fuse 36 (10 A) |
3C |
| K110 |
AdBlue®, relay |
11L |
| N141 |
AdBlue®, control unit |
4L |
| X175 |
Brake signal connector |
12L |
| Z7/126 |
AdBlue®, supply connector sleeve |
11G |
| Z7/126 |
AdBlue®, supply connector sleeve |
19G |
| Z7/75 |
Tml. 30 connector sleeve |
16G |
