| F55/5 |
Fuse block (9 fuses) |
4A |
| F55/5 |
Fuse block (9 fuses) |
12A |
| F55/5 |
Fuse block (9 fuses) |
20A |
| F55/5 |
Fuse block (9 fuses) |
28A |

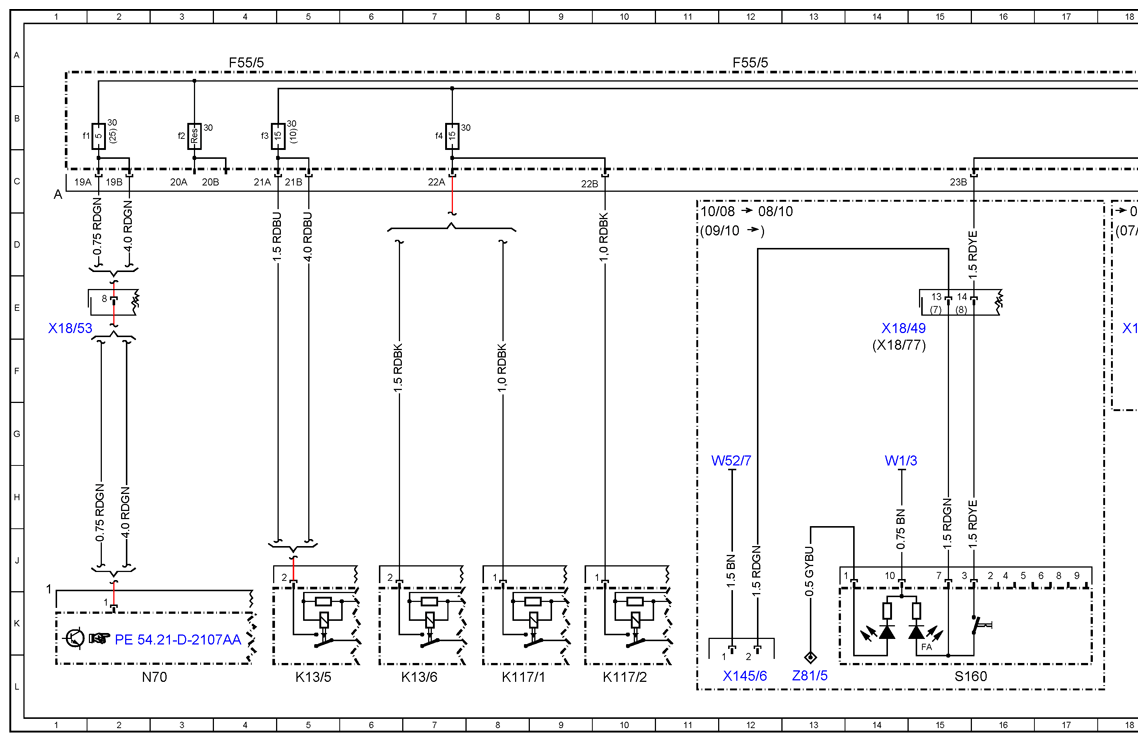

| F55/5f1 |
Fuse 19 (5/25 A), OCP [DBE]/tilting/sliding roof |
1B |
| F55/5f2 |
Fuse 20, spare |
3B |
| F55/5f3 |
Fuse 21 (15 A), rear window heater |
4B |
| F55/5f4 |
Fuse 22 (15/10 A), rear window heater/electric step |
7B |
| F55/5f5 |
Fuse 23 (10/15 A) electrical components, other make body/left rear socket |
19B |
| F55/5f6 |
Fuse 24 (15 A), driver seat frame socket |
22B |
| F55/5f7 |
Fuse 25 (15 A), right rear socket |
21B |
| F55/5f8 |
Fuse 26 (25 A), warm water auxiliary heater |
24B |
| F55/5f9 |
Fuse 27 (25/20 A), heater booster/warm air auxiliary heater |
27B |

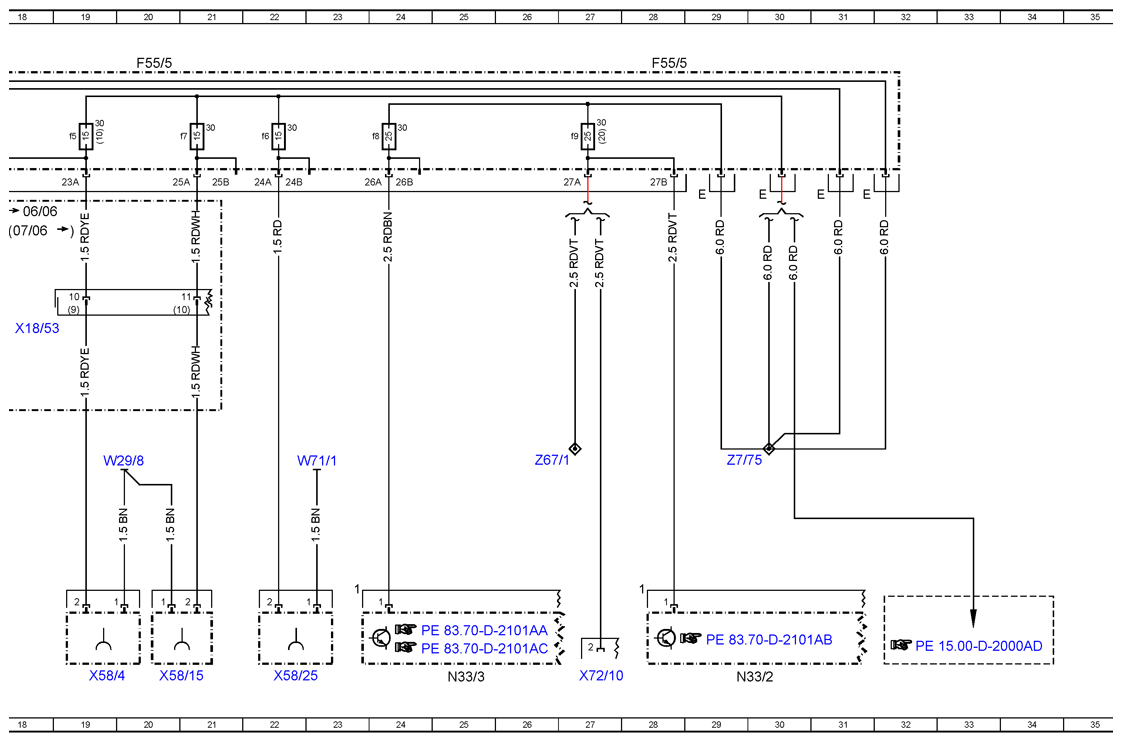

| K117/1 |
Right step relay 1 |
8L |
| K117/2 |
Right step relay 2 |
10L |
| K13/5 |
Heated rear window relay 1 |
5L |
| K13/6 |
Heated rear window with EDW relay 2 |
7L |
| N33/2 |
Warm water auxiliary heater 2 control unit |
29L |
| N33/3 |
Hot water auxiliary heating control unit |
25L |
| N70 |
DBE control unit |
2L |
| S160 |
Body manufacturer electrical system switch |
15L |
| W1/3 |
CLS cockpit ground point 1 |
14H |
| W29/8 |
Left D-pillar ground point |
19H |
| W52/7 |
Left rear crossmember ground point |
12H |
| W71/1 |
Driver seat frame ground point 1 |
23H |
| X145/6 |
Body manufacturer connector |
12L |
| X18/49 |
HLS/COC connector 2 |
14E |
| X18/53 |
HLS/roof connector 2 |
1E |
| X18/53 |
HLS/roof connector 2 |
18E |
| X18/77 |
HLS/COC connector 6 |
14F |
| X58/15 |
Load compartment socket |
21L |
| X58/25 |
Left inner seat frame socket |
22L |
| X58/4 |
Load compartment socket |
19L |
| X72/10 |
Stationary heater connector |
27L |
| Z67/1 |
Auxiliary heater connector sleeve |
26G |
| Z7/75 |
Tml. 30 connector sleeve |
29G |
| Z81/5 |
Tml. 58d connector sleeve |
13L |
