| A32/2 |
Rear automatic air conditioning recirculation unit |
11L |
| F55/3 |
Fuse block (9 fuses) |
2L |
| F55/3f8 |
Fuse 8 (10 A), three-way dump truck/cargo lift gate tml. 15 |
2K |
| F55/4 |
Fuse block (9 fuses) |
4A |
| F55/4 |
Fuse block (9 fuses) |
12A |
| F55/4 |
Fuse block (9 fuses) |
20A |
| F55/4 |
Fuse block (9 fuses) |
28A |
| F55/4 |
Fuse block (9 fuses) |
36A |

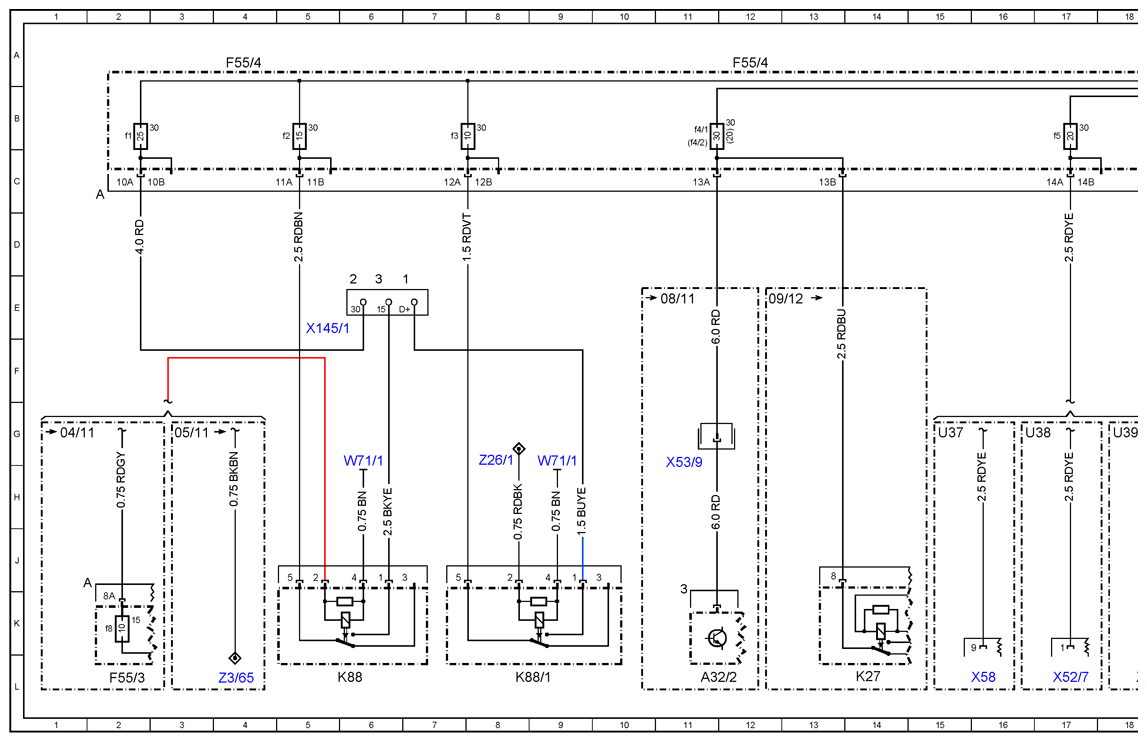

| F55/4f1 |
Fuse 10 (25 A), body manufacturer tml. 30 |
2B |
| F55/4f2 |
Fuse 11 (15 A), body manufacturer tml. 15 |
5B |
| F55/4f3 |
Fuse 12 (10 A), body manufacturer tml. D+ |
7B |
| F55/4f4/1 |
Fuse 13 (30 A), rear air conditioning |
IIB |
| F55/4f4/2 |
Fuse 13 (20 A), fuel pump |
IIB |

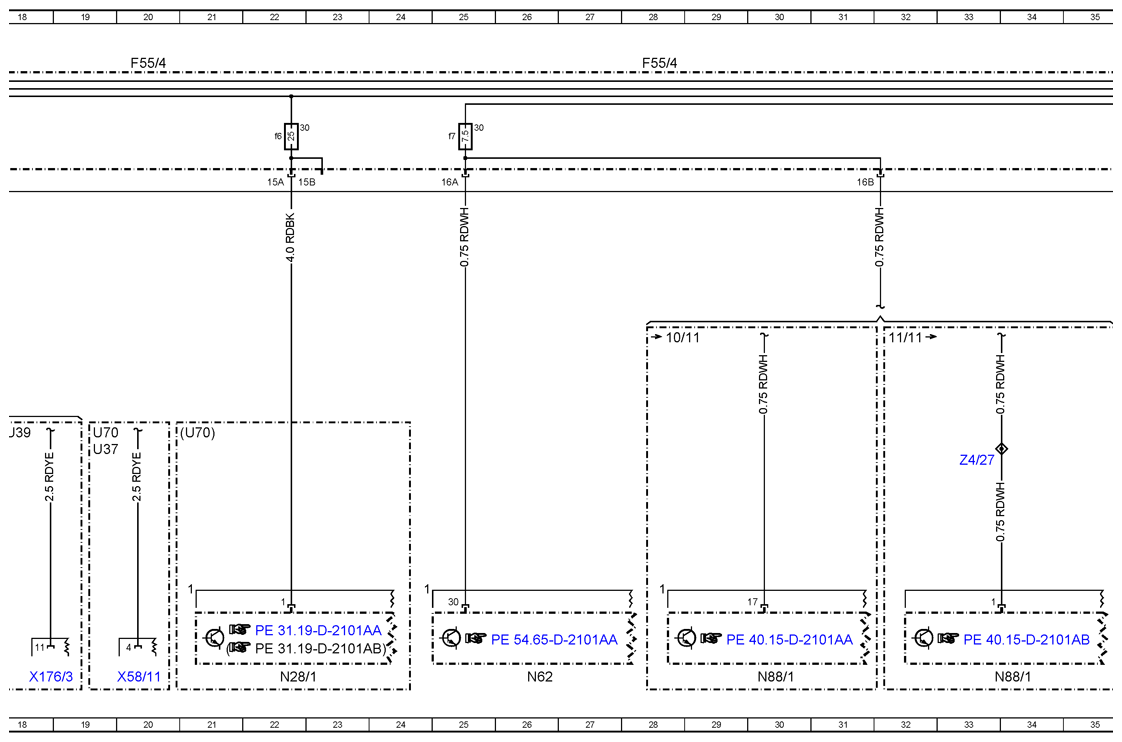

| F55/4f5 |
Fuse 14 (20 A), trailer socket |
17B |
| F55/4f6 |
Fuse 15 (25 A), AAG |
22B |
| F55/4f7 |
Fuse 16 (7.5 A), TPM [RDK]. Parktronic |
25B |

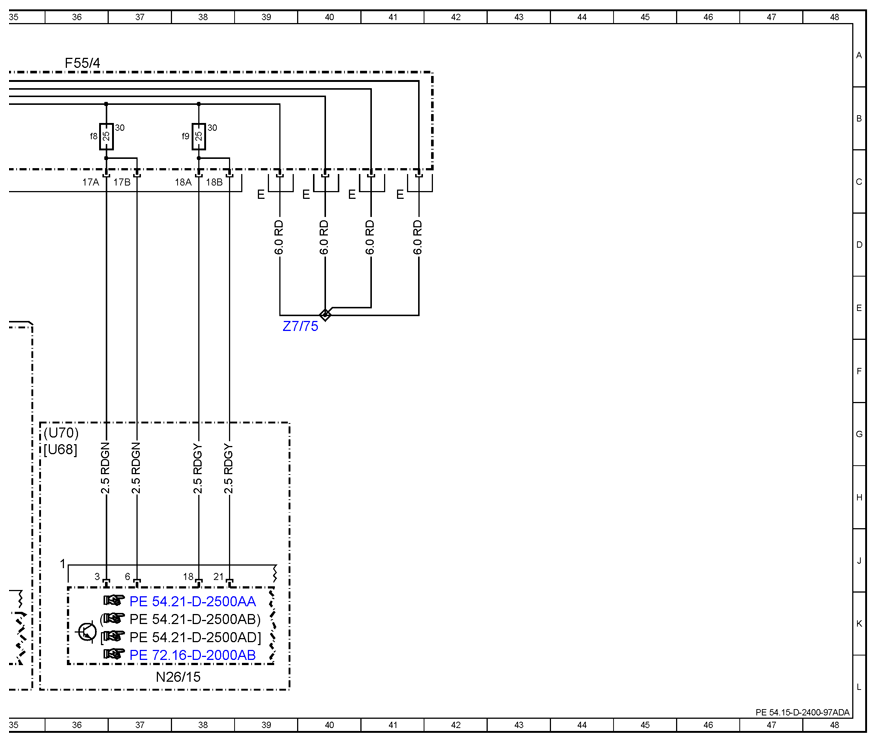

| F55/4f8 |
Fuse 17 (25 A), PSM |
36B |
| F55/4f9 |
Fuse 18 (25 A), PSM |
38B |
| K27 |
Fuel pump relay |
14L |
| K88 |
Body manufacturer tml. 15 relay |
6L |
| K88/1 |
Body manufacturer tml. D+ relay |
8L |
| N26/15 |
PSM control unit |
37L |
| N28/1 |
Trailer connection unit [AAG] control unit |
22L |
| N62 |
PTS control unit |
26L |
| N88/1 |
TPM [RDK] control unit |
30L |
| N88/1 |
TPM [RDK] control unit |
34L |
| U37 |
Valid for trailer socket (13-pin) |
15G |
| U37 |
Valid for trailer socket (13-pin) |
19G |
| U38 |
Valid for trailer socket electrical components preinstallation |
16G |
| U39 |
Valid for preparation for side marker lamps |
18G |
| U68 |
Val id for AC duo fan |
35G |
| U70 |
Valid for USA, Canada |
21G |
| U70 |
Valid for USA, Canada |
19G |
| U70 |
Valid for USA, Canada |
35G |
| W71/1 |
Driver seat frame ground point 1 |
9H |
| W71/1 |
Driver seat frame ground point 1 |
6H |
| X145/1 |
Body manufacturer connector |
5E |
| X176/3 |
Low frame connector 3 |
18L |
| X52/7 |
Trailer socket connector |
17L |
| X53/9 |
Roof air conditioning connector |
11H |
| X58 |
Trailer socket (13-pin) |
16L |
| X58/11 |
Trailer socket (10-pin) |
20L |
| Z26/1 |
Tml. D+ connector sleeve |
8G |
| Z3/65 |
Tml. 15 connector sleeve |
4L |
| Z4/27 |
Circuit 30 TPM [RDK] connector sleeve |
33G |
| Z7/75 |
Tml. 30 connector sleeve |
40E |
