Wiring Diagram For Fuse Block (9 Fuses) - Pe54.15-D-2400-97AD

Code: Designation: Position:
F55/3 Fuse block (9 fuses) 1L
F55/3f8 Fuse 8 (10 A), three-way dump truck/cargo lift gate tml. 15 1K
F55/4 Fuse block (9 fuses) 4A
F55/4 Fuse block (9 fuses) 12A
F55/4 Fuse block (9 fuses) 20A
F55/4 Fuse block (9 fuses) 28A
F55/4f1 Fuse 10 (25 A), body manufacturer tml. 30 IB
F55/4f2 Fuse 11 (15 A), body manufacturer tml. 15 2B
F55/4f3 Fuse 12 (10 A), body manufacturer tml. D+ 5B
F55/4f4 Fuse 13 (10 A), additional turn signal module 8B
F55/4f5 Fuse 14 (20 A), trailer socket 16B
F55/4f6 Fuse 15 (25 A), AAG 20B
F55/4f7 Fuse 16 (7.5 A), TPM [RDK], Parktronic 22B
F55/4f8 Fuse 17 (25 A), PSM 29B
F55/4f9 Fuse 18 (25 A), PSM 30B
K88 Body manufacturer tml. 15 relay 3L
K88/1 Body manufacturer tml. D+ relay 6L
N26/15 PSM control unit 30L
N28/1 Trailer connection unit [AAG] control unit 20L
N62 PTS control unit 23L
N88/1 TPM [RDK] control unit 27L
N9/1 Additional turn signal module 10L
U37 Valid for trailer socket (13-pin) 12H
U37 Valid for trailer socket (13-pin) 16H
U38 Valid for trailer socket electrical components preinstallation 13H
U39 Valid for preparation for side marker lamps 14H
U70 Valid for USA, Canada 16H
U70 Valid for USA, Canada 18G
W71/1 Driver seat frame ground point 1 4H
W71/1 Driver seat frame ground point 1 7H
X145/1 Body manufacturer connector 3E
XT 76.3 Low frame connector 3 15L
X52/7 Trailer socket connector 14L
X58 Trailer socket (13-pin) 13L
X58/11 Trailer socket (10-pin) 16L
Z26/1 Tml. D+ connector sleeve 6G
Z7/75 Tml. 30 connector sleeve 32E

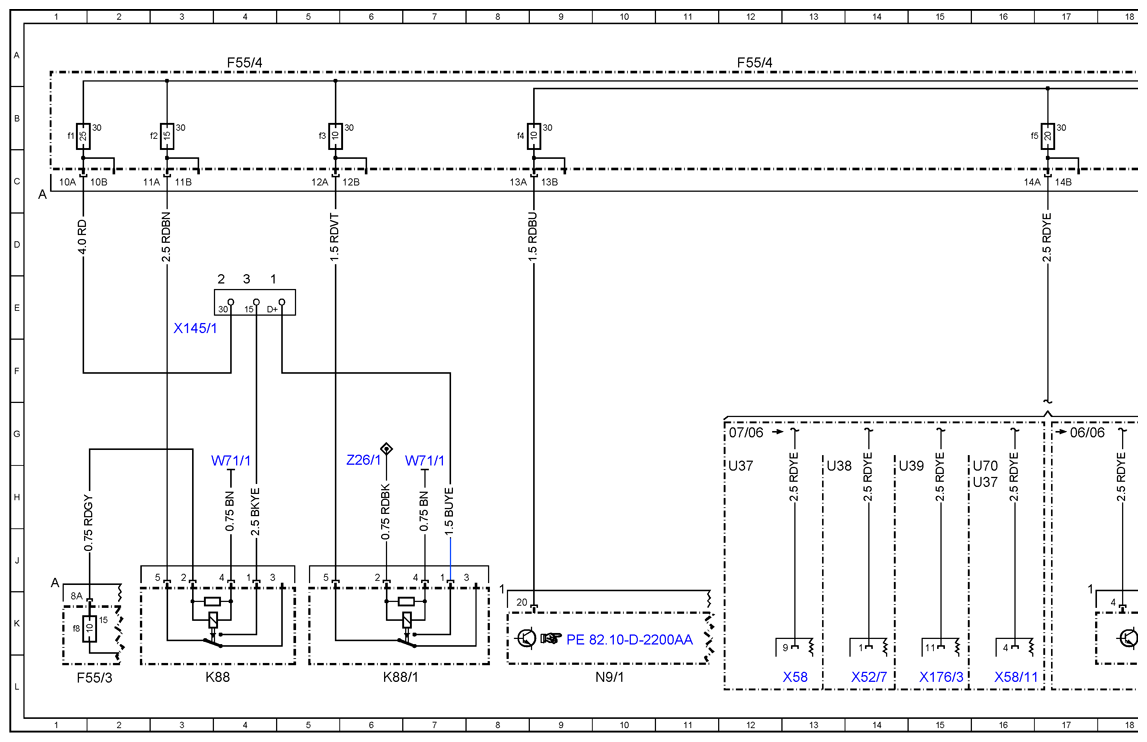

G13441582Courtesy of MERCEDES-BENZ USA

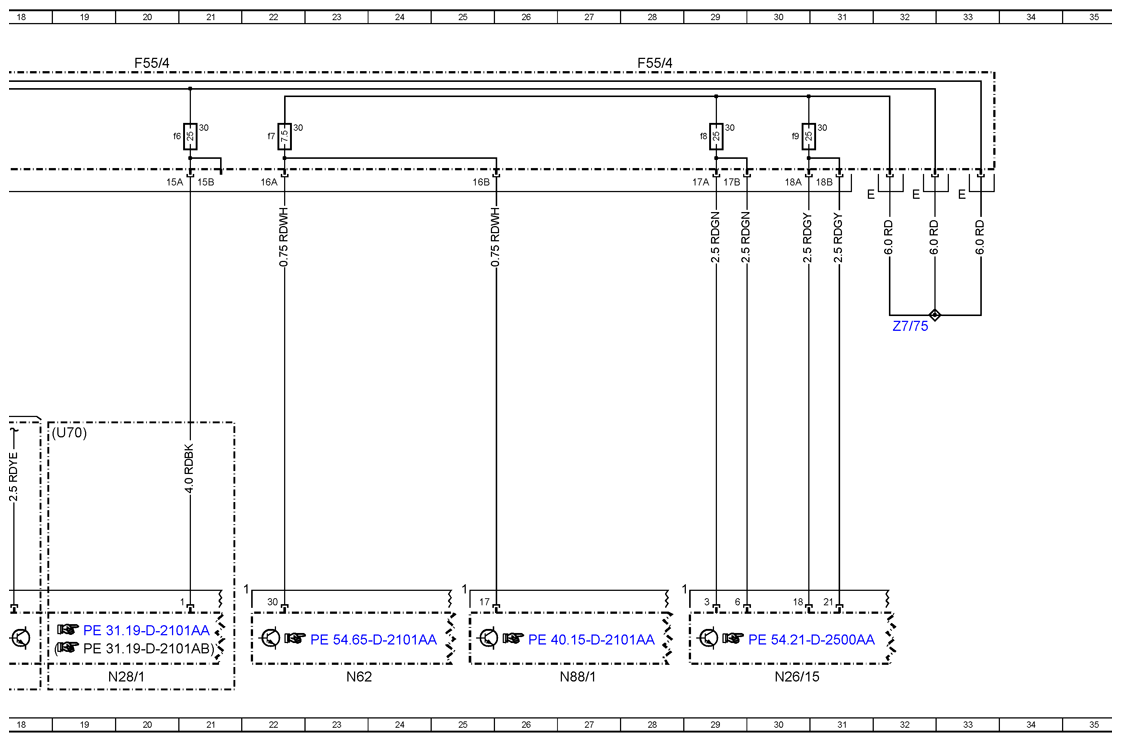

G13441583Courtesy of MERCEDES-BENZ USA
G13441584Courtesy of MERCEDES-BENZ USA
