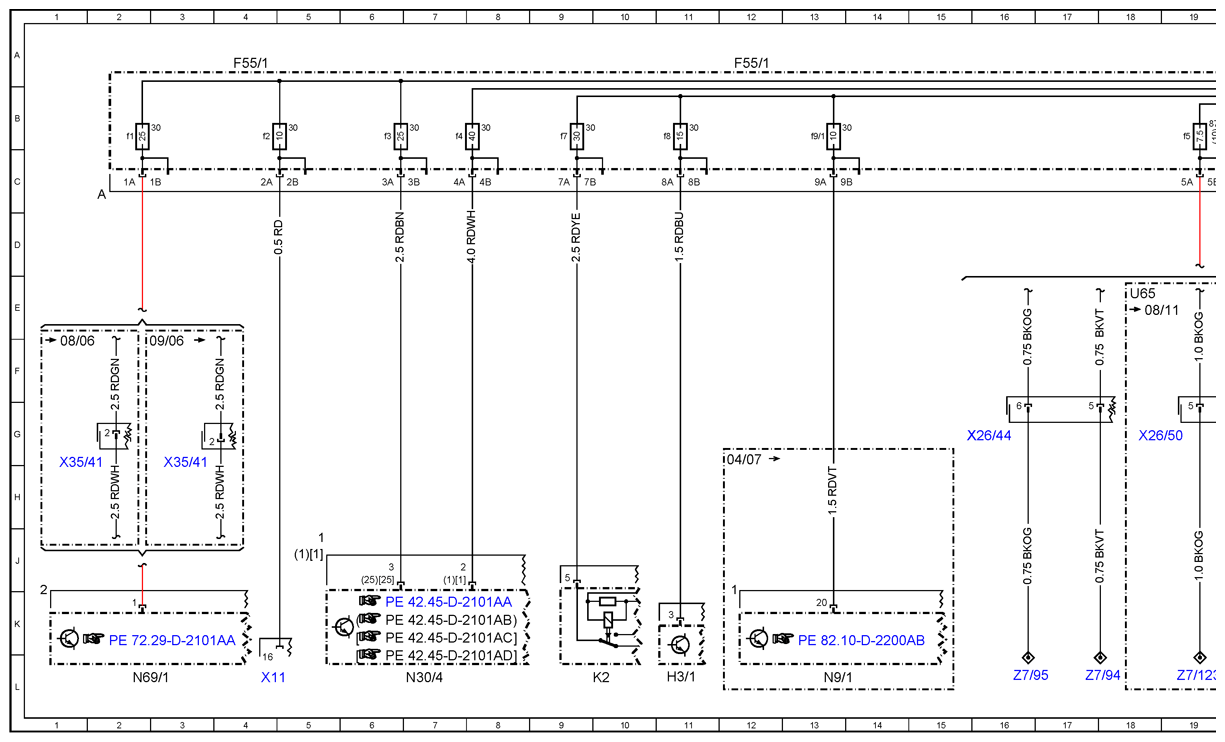

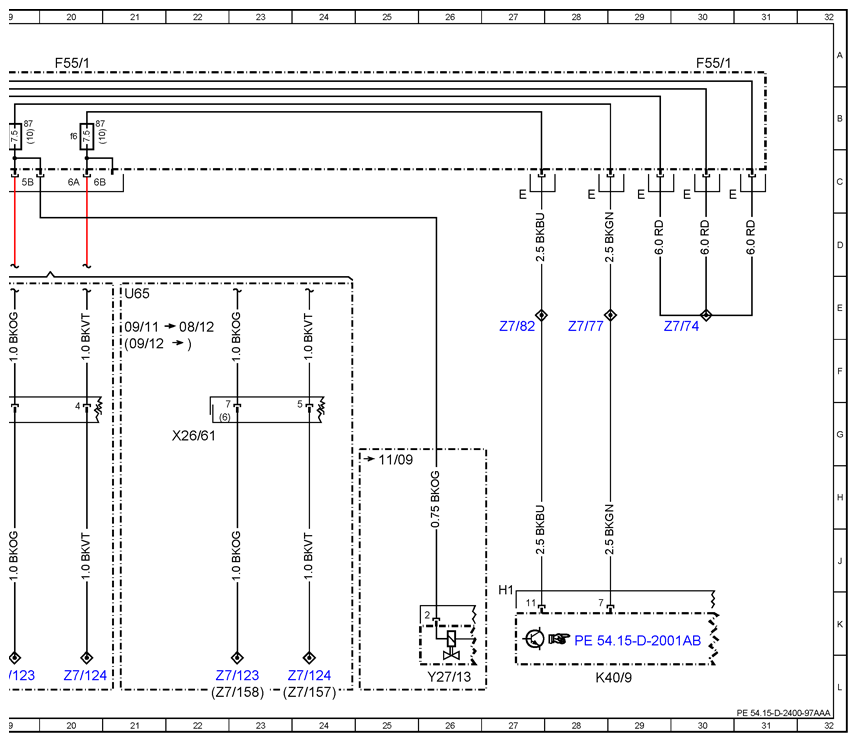

| F55/1 |
Fuse |
block (9 fuses) |
4A |
| F55/1 |
Fuse |
block (9 fuses) |
12A |
| F55/1 |
Fuse |
block (9 fuses) |
20A |
| F55/1 |
Fuse |
block (9 fuses) |
30A |
| F55/1f1 |
Fuse |
1 (25 A), driver door control unit |
2B |
| F55/1f2 |
Fuse |
2 (10 A), diagnostic socket |
4B |
| F55/1f3 |
Fuse |
3 (25 A), brake system (valves) |
6B |
| F55/1f4 |
Fuse |
4 (40 A), brake system (delivery pump) |
7B |
| F55/1f5 |
Fuse |
5 (7.5/10 A) motors circuit 87 (5) |
19B |
| F55/1f6 |
Fuse |
6 (7.5/10 A) motors circuit 87 (6) |
20B |
| F55/1f7 |
Fuse |
7 (30 A), headlamp cleaning system |
9B |
| F55/1f8 |
Fuse |
8 (15 A), EDW, rotating beacon/tone sequence |
IIB |
| F55/1f9/1 |
Fuse |
9 (10 A), additional turn signal module |
13B |
| H3/1 |
Battery-operated horn |
11L |
| K2 |
Headlamp cleaning system relay |
10L |
| K40/9 |
Fuse/relay box (SRB) |
28L |
| N30/4 |
ESP control unit |
7L |
| N69/1 |
Driver door control unit |
2L |
| N9/1 |
Additional turn signal module |
13L |
| U65 |
Val id for engine 642 (140 kW) |
18E |
| U65 |
Val id for engine 642 (140 kW) |
21E |
| X11 |
Diagnostic socket (16-pin) |
4L |
| X26/44 |
Engine wiring harness connector |
16G |
| X26/50 |
Engine wiring harness connector 1 |
19G |
| X26/61 |
Engine wiring harness connector |
22G |
| X35/41 |
Driver door/MWH connector 2 |
1H |
| X35/41 |
Driver door/MWH connector 2 |
3H |
| Y27/13 |
Exhaust gas recirculation cooling solenoid valve |
26L |
| Z7/123 |
Sensor tml. 87 connector sleeve |
19L |
| Z7/123 |
Sensor tml. 87 connector sleeve |
22L |
| Z7/124 |
Sensor tml. 87 connector sleeve |
20L |
| Z7/124 |
Sensor tml. 87 connector sleeve |
24L |
| Z7/157 |
Circuit 87 connector sleeve (1) |
24L |
| Z7/158 |
Circuit 87 connector sleeve (2) |
22L |
| Z7/74 |
Tml. |
30 connector sleeve |
30E |
| Z7/77 |
Tml. |
87 connector sleeve |
28E |
| Z7/82 |
Tml. |
87 connector sleeve |
27E |
| Z7/94 |
Tml. |
87 connector sleeve |
18L |
| Z7/95 |
Tml. |
87 connector sleeve |
16L |
