| A0 |
Color code key |
148L |

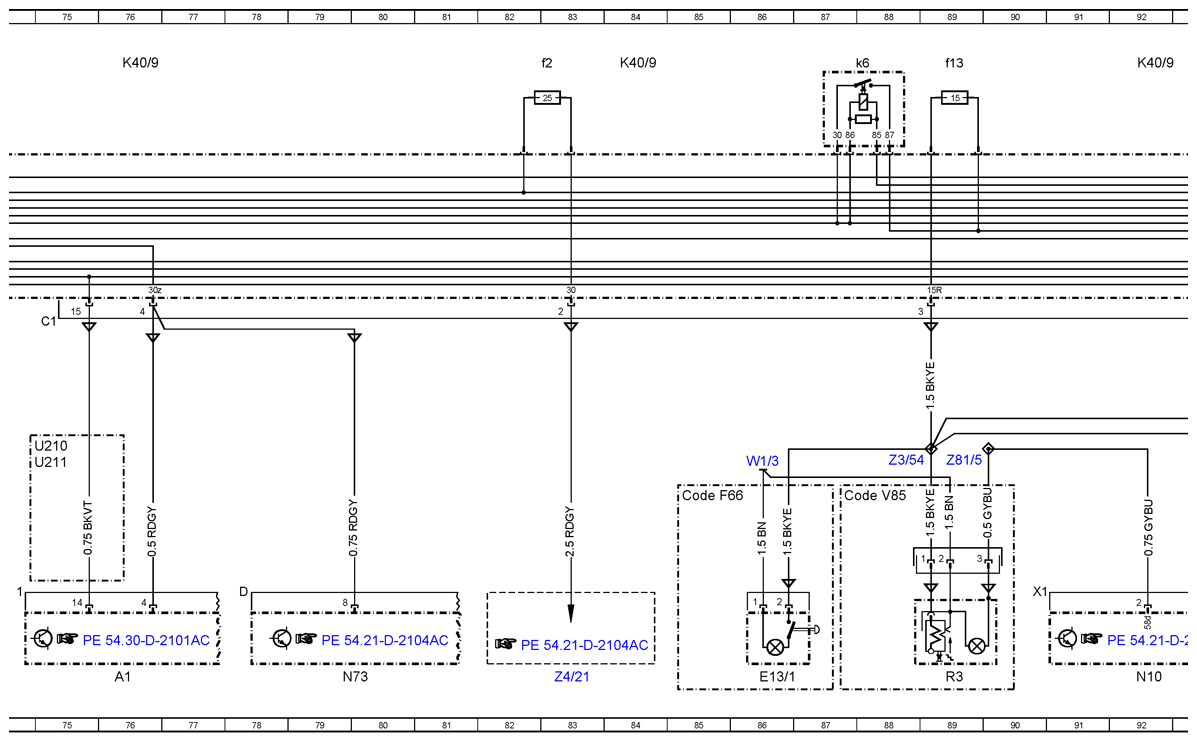

| A1 |
Instrument cluster |
76L |
| B163 |
Soot particulate sensor |
30L |
| B24/15 |
Yaw rate, lateral and longitudinal acceleration sensor |
64L |
| B85/5 |
Oxygen sensor |
23L |
| B85/5x1 |
Oxygen sensor electrical connector |
23J |

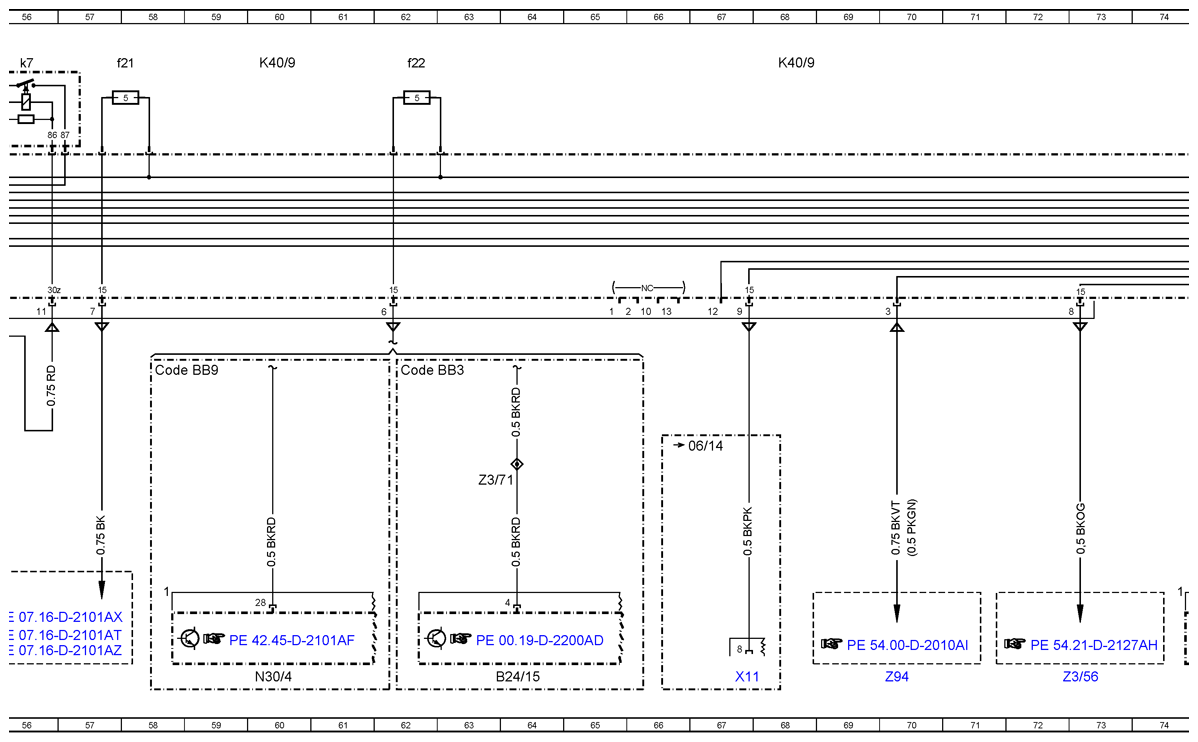

| Code BB3 |
Electronic Stability Program (ESP®) |
62F |
| Code BB9 |
|
58F |

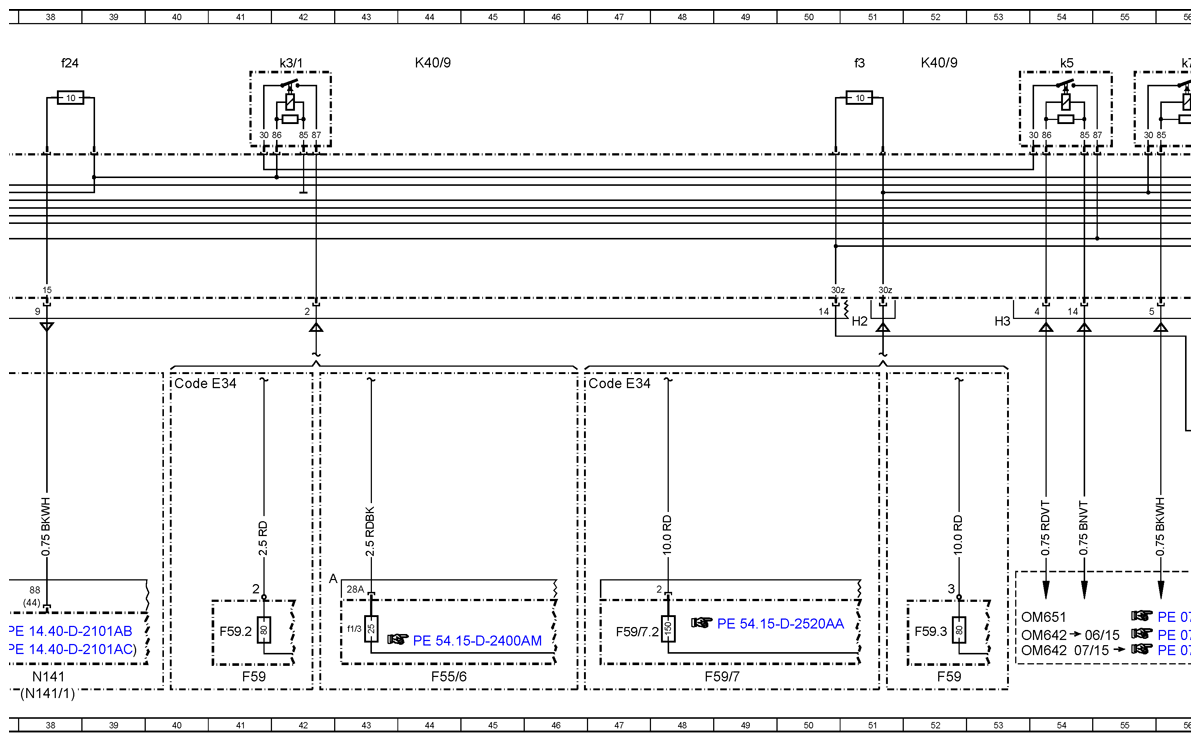

| Code E34 |
Buffer battery for starting procedure |
136F |
| Code E34 |
Buffer battery for starting procedure |
47F |
| Code E34 |
Buffer battery for starting procedure |
40F |
| Code EV3 |
|
95G |
| Code F66 |
|
85H |
| Code V85 |
Smoker"s package |
87H |
| Code W78 |
Window in liftgate or hinged rear door with wiper/washer system |
118F |
| Code W78 |
Window in liftgate or hinged rear door with wiper/washer system |
116F |
| Code ZJ8 |
Mercedes-Benz Minibus (MBM) scope of supply |
116G |
| E13/1 |
Glove box lamp |
86L |

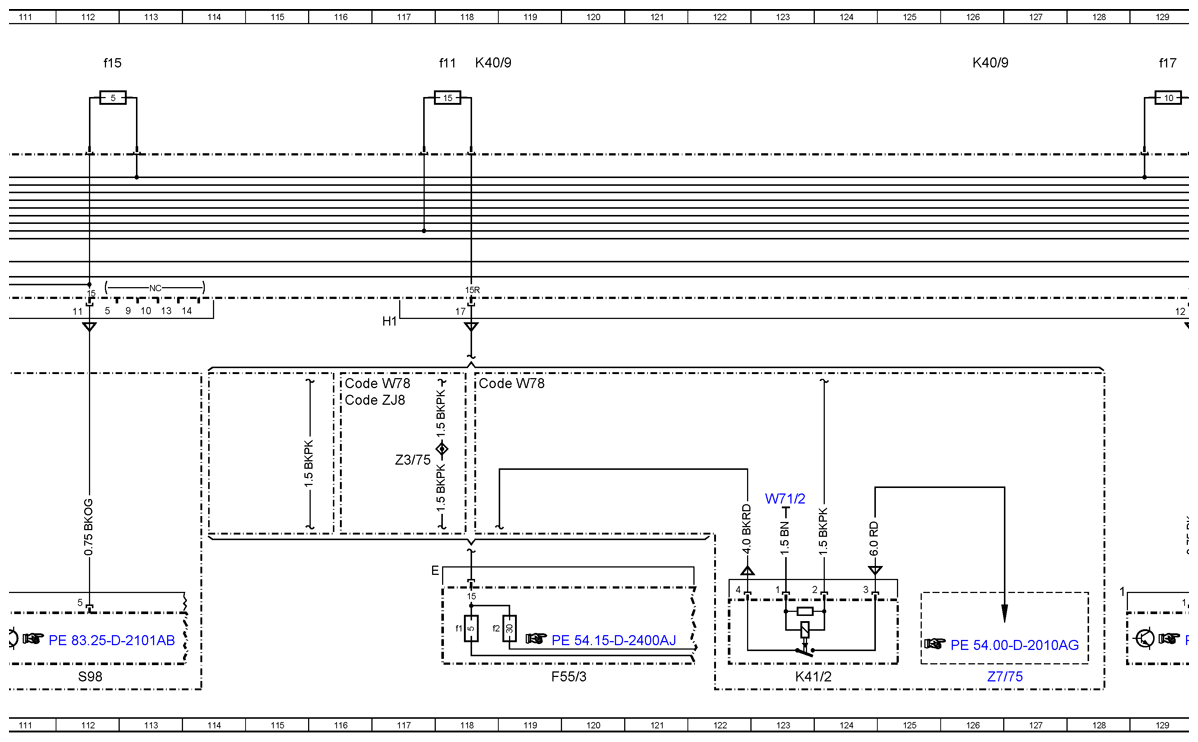

| F55/3 |
Fuse block 3 (9-pin) |
119L |
| F55/3f1 |
Mirror adjustment/heated rear window relay fuse 1 |
118K |
| F55/3f2 |
Rear window wiper fuse 2 |
118K |
| F55/6 |
Fuse block 6 (9-pin) |
44L |
| F55/6f1/3 |
Starter relay electrical fuse 28 |
43K |
| F59 |
Fuse box |
52L |
| F59 |
Fuse box |
41L |
| F59. 2 |
Fuse, circuit 30 air conditioning additional fan |
41K |
| F59. 3 |
Fuse, circuit 30z SAM/fuse and relay module |
52K |
| F59/7 |
Fuse box |
48L |
| F59/7.2 |
Fuse, circuit 30 SAM/fuse and relay module |
47K |

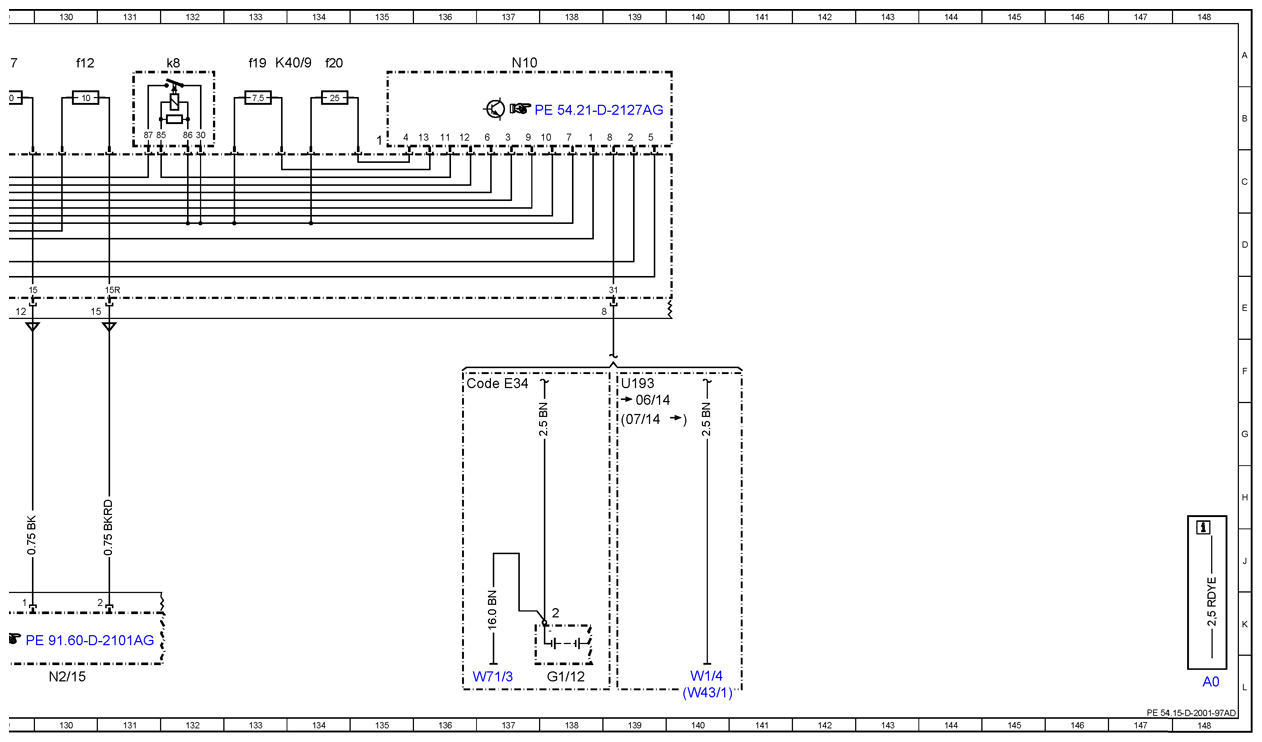

| G1/12 |
On-board electrical system backup battery |
138L |

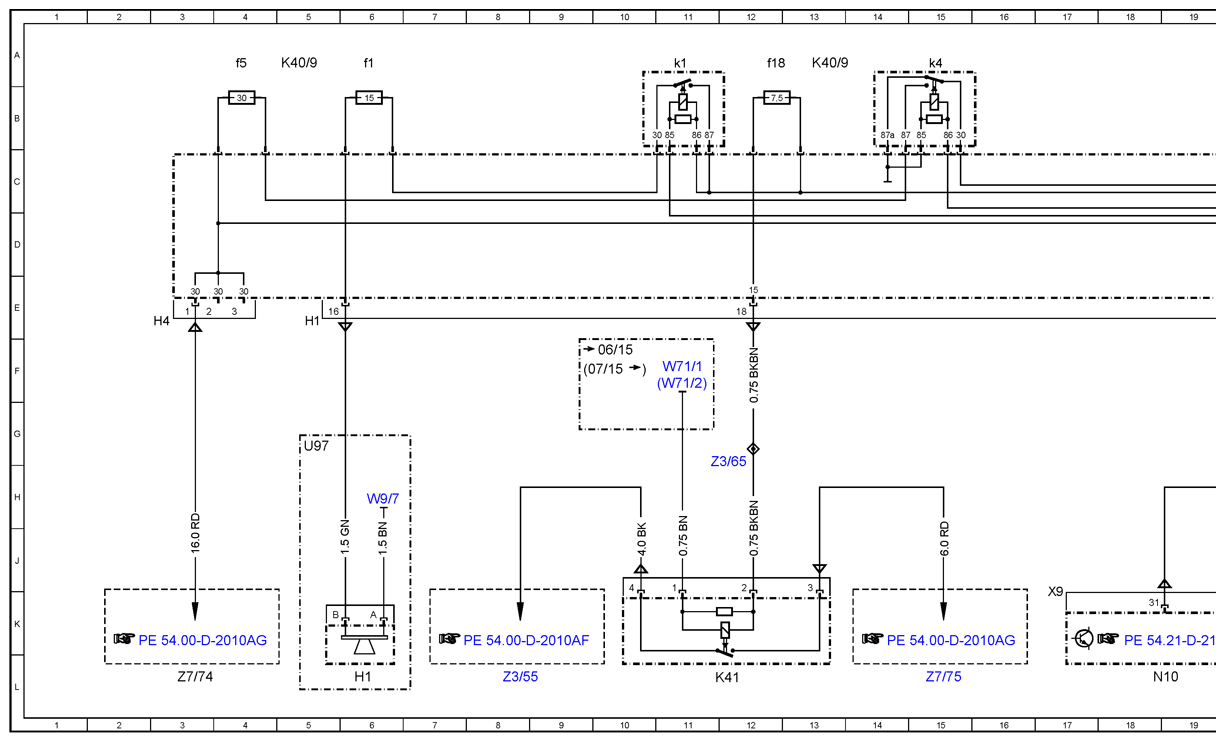

| H1 |
Signaling horn |
6L |
| K40/9 |
Fuse and relay module |
5A |
| K40/9 |
Fuse and relay module |
13A |
| K40/9 |
Fuse and relay module |
20A |
| K40/9 |
Fuse and relay module |
28A |
| K40/9 |
Fuse and relay module |
36A |
| K40/9 |
Fuse and relay module |
44A |
| K40/9 |
Fuse and relay module |
52A |
| K40/9 |
Fuse and relay module |
60A |
| K40/9 |
Fuse and relay module |
68A |
| K40/9 |
Fuse and relay module |
76A |
| K40/9 |
Fuse and relay module |
84A |
| K40/9 |
Fuse and relay module |
92A |
| K40/9 |
Fuse and relay module |
100A |
| K40/9 |
Fuse and relay module |
108A |
| K40/9 |
Fuse and relay module |
118A |
| K40/9 |
Fuse and relay module |
126A |
| K40/9 |
Fuse and relay module |
133A |
| K40/9f1 |
Horn fuse |
6A |
| K40/9f10 |
Circuit 87 (4) engine control fuse |
24A |
| K40/9f11 |
Circuit 15R fuse |
118A |
| K40/9f12 |
Circuit 15R airbag fuse |
130A |
| K40/9f13 |
Radio/cigar lighter fuse |
89A |
| K40/9f14 |
Circuit 15 LDS, instrument cluster, diagnostic connector fuse |
108A |
| K40/9f15 |
Headlamp range adjustment fuse |
112A |
| K40/9f16/1 |
Circuit 87 (3) engine control fuse |
|
| K40/9f17 |
Airbag fuse |
129A |
| K40/9f18 |
Circuit 15 fuse |
12A |
| K40/9f19 |
Circuit 30 interior lights fuse |
133A |
| K40/9f2 |
ELV/electronic ignition lock fuse |
83A |
| K40/9f20 |
Circuit 30 fuse |
134A |
| K40/9f21 |
Circuit 15 engine control unit fuse |
57A |
| K40/9f22 |
Circuit 15 ESP® fuse |
62A |
| K40/9f23/1 |
Terminal 87 engine control system fuse (6) |
|
| K40/9f24 |
Terminal 15 engine components fuse |
38A |
| K40/9f25 |
Instrument panel socket fuse |
109A |
| K40/9f3 |
Circuit 30z gasoline engine fuse, electronic ignition lock, instrument cluster |
51A |
| K40/9f4 |
Circuit 30 rotary light switch, upper control panel fuse |
104A |
| K40/9f5 |
Windshield wiper fuse |
4A |
| K40/9f6/1 |
Terminal 87 engine control system fuse (5) |
30A |
| K40/9f7 |
MRM fuse |
101A |
| K40/9f8 |
Circuit 87 (2) engine control fuse |
26A |
| K40/9f9/1 |
Circuit 87 (1) engine control fuse |
27A |
| K40/9k1 |
Horn relay |
11A |
| K40/9k2 |
Stage 2 front windshield wiper relay |
21A |
| K40/9k3/1 |
Circuit 15 starter relay |
42A |
| K40/9k4 |
Stage 1 front windshield wiper relay |
15A |
| K40/9k5 |
Circuit 50 starter relay |
54A |
| K40/9k6 |
Circuit 15R relay |
88A |
| K40/9k7 |
Circuit 87 engine control relay |
56A |
| K40/9k8 |
Circuit 15 relay |
132A |
| K41 |
Circuit 15 relief relay |
12L |
| K41/2 |
Circuit 15R relief relay |
123L |
| M1 |
Starter |
35L |

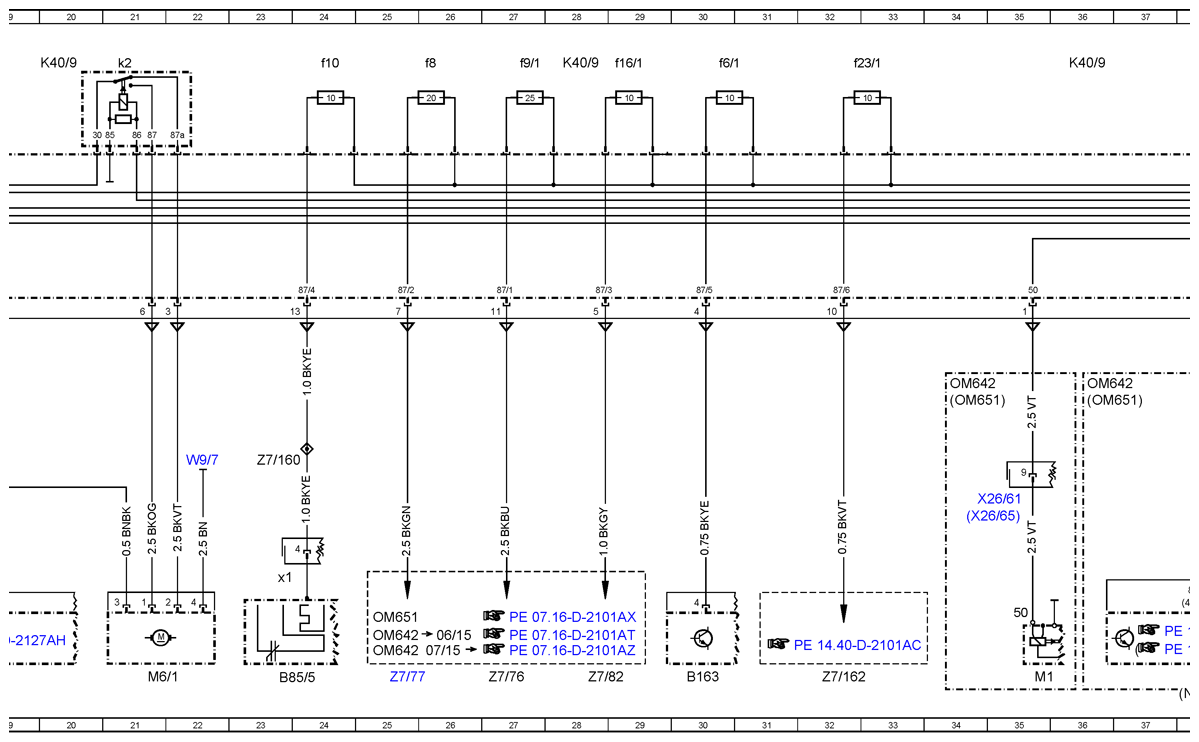

| M6/1 |
Wiper motor |
21L |
| N10 |
SAM control unit |
18L |
| N10 |
SAM control unit |
137A |
| N10 |
SAM control unit |
92L |
| N141 |
AdBlue® control unit |
38L |
| N141/1 |
AdBlue® control unit |
38L |
| N2/15 |
Highline airbag control unit |
130L |
| N30/4 |
ESP® control unit |
60L |
| N73 |
Electronic ignition lock (EZS) control unit |
79L |

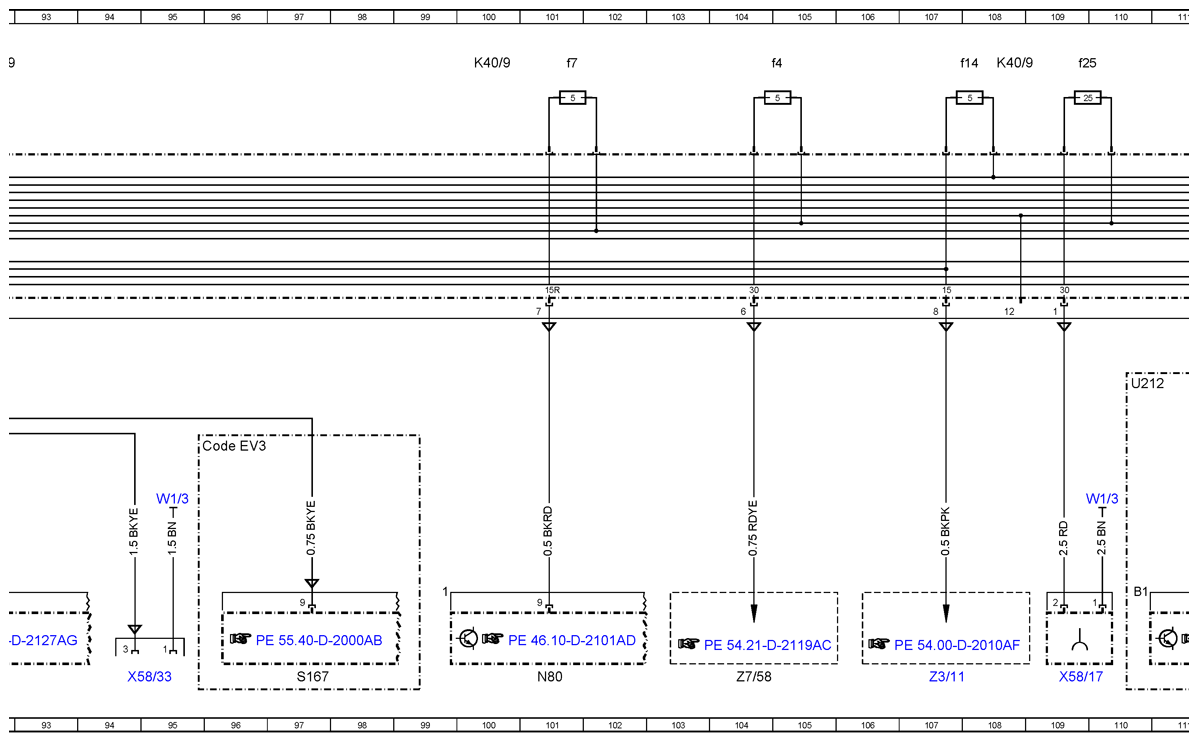

| N80 |
Steering column tube module (MRM) control unit |
101L |
| R3 |
Illuminated cigar lighter |
89L |
| S167 |
Cargo lift gate switch |
97L |
| S98 |
AC control and operating unit |
112L |
| U193 |
Valid without code E34 (Buffer battery for starting procedure) |
139F |
| U210 |
|
74G |
| U211 |
|
74H |
| U212 |
|
110F |
| U97 |
Valid for vehicles without anti-theft alarm system |
5G |
| W1/3 |
CLS cockpit ground point 1 |
95H |
| W1/3 |
CLS cockpit ground point 1 |
86H |
| W1/3 |
CLS cockpit ground point 1 |
110H |
| W1/4 |
HLS cockpit ground point |
140L |
| W43/1 |
Left firewall ground point |
140L |
| W71/1 |
Driver seat frame ground point 1 |
11F |
| W71/2 |
Driver seat frame ground point 2 |
11F |
| W71/2 |
Driver seat frame ground point 2 |
123H |
| W71/3 |
Driver seat frame ground point 3 |
137L |
| W9/7 |
Left front ground point 2 |
6H |
| W9/7 |
Left front ground point 2 |
22G |
| X11 |
Diagnostic connector (16-pin) |
67L |
| X26/61 |
Engine wiring harness electrical connector |
35H |
| X26/65 |
Engine wiring harness electrical connector 4 |
35H |
| X58/17 |
Front vehicle interior power outlet |
109L |
| X58/33 |
Cockpit socket |
94L |
| Z3/11 |
Circuit 15 (fused) connector sleeve |
107L |
| Z3/54 |
Circuit 15R connector sleeve |
88G |
| Z3/55 |
Tml. 15 connector sleeve |
8L |
| Z3/56 |
Headlamp range adjustment (HRA [LWR]) circuit 15 connector sleeve |
73L |
| Z3/65 |
Tml. 15 connector sleeve |
12H |
| Z3/71 |
Brake system circuit 15 connector sleeve |
63H |
| Z3/75 |
|
117G |
| Z4/21 |
Electronic ignition lock (EZS) circuit 30 connector sleeve |
83L |
| Z7/160 |
Circuit 87 (4) connector sleeve |
23G |
| Z7/162 |
Circuit 87 (6) connector sleeve |
32L |
| Z7/58 |
Tml. 30 connector sleeve |
104L |
| Z7/74 |
Tml. 30 connector sleeve |
3L |
| Z7/75 |
Tml. 30 connector sleeve |
15L |
| Z7/75 |
Tml. 30 connector sleeve |
126L |
| Z7/76 |
Circuit 87 connector sleeve |
27L |
| Z7/77 |
Circuit 87 connector sleeve |
25L |
| Z7/82 |
Circuit 87 connector sleeve |
28L |
| Z81/5 |
Circuit 58d connector sleeve |
89G |
| Z94 |
Stop lamp switch connector sleeve |
70L |
