| A1 |
Instrument cluster |
51L |
| B85/2 |
Oxygen sensor |
15L |
| B85/2 |
Oxygen sensor |
30L |
| B85/2x1 |
Oxygen sensor connector |
15J |
| B85/2x1 |
Oxygen sensor connector |
29J |
| B85/3 |
Oxygen sensor |
15L |
| B85/3x1 |
Oxygen sensor connector |
15J |

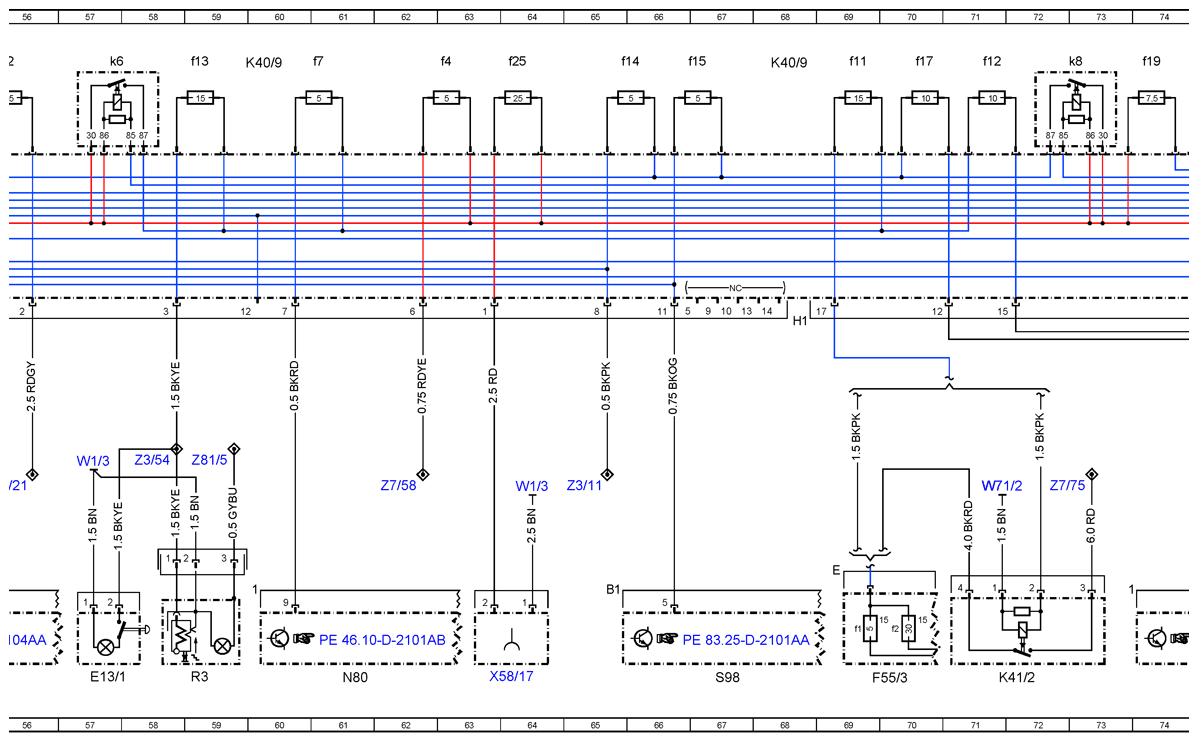

| E13/1 |
Glove compartment lamp |
57L |
| F55/3 |
Fuse block (9 fuses) |
70L |
| F55/3f1 |
Fuse 1 (5 A), mirror adjustment, heated rear window relay |
69K |
| F55/3f2 |
Fuse 2 (30 A), rear wiper |
70K |

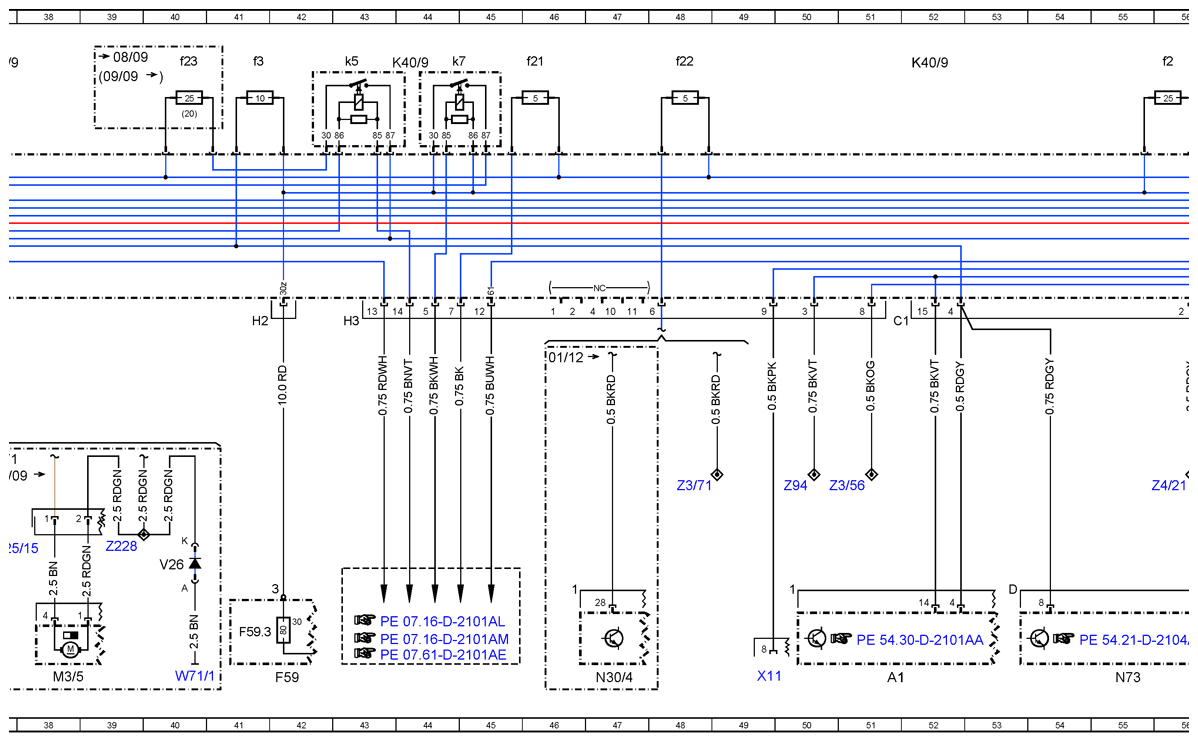

| F59 |
Fuse box |
42L |
| F59. 3 |
Fuse (80 A) SAM/SRB terminal 30z |
41K |

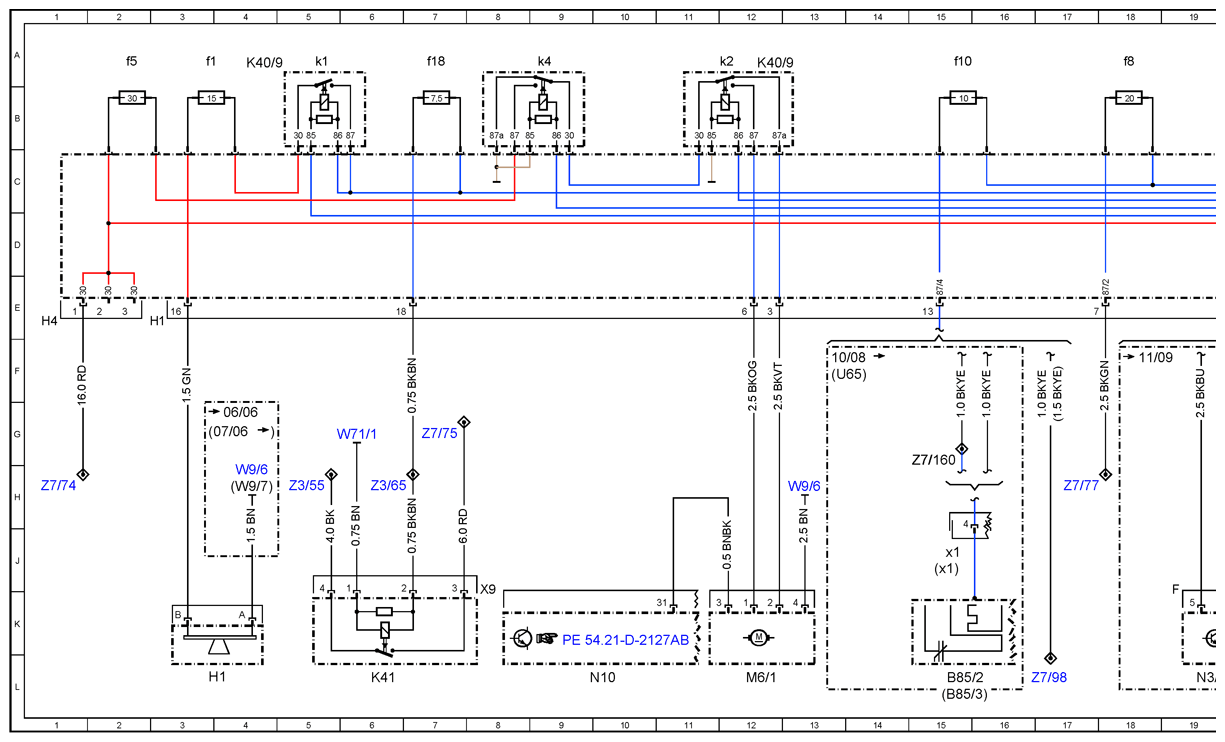

| H1 |
Signaling horn |
3L |
| K40/9 |
Fuse/relay box (SRB) |
4A |
| K40/9 |
Fuse/relay box (SRB) |
12A |
| K40/9 |
Fuse/relay box (SRB) |
28A |
| K40/9 |
Fuse/relay box (SRB) |
20A |
| K40/9 |
Fuse/relay box (SRB) |
37A |
| K40/9 |
Fuse/relay box (SRB) |
44A |
| K40/9 |
Fuse/relay box (SRB) |
52A |
| K40/9 |
Fuse/relay box (SRB) |
60A |
| K40/9 |
Fuse/relay box (SRB) |
68A |
| K40/9f1 |
Signaling horn fuse (15 A) |
3A |
| K40/9f10 |
Tml. 87 engine control fuse (10 A) (4) |
15A |
| K40/9f11 |
Tml. 15R fuse (15 A) |
69A |
| K40/9f12 |
Tml. 15R airbag fuse (10 A) |
71A |
| K40/9f13 |
Cigar lighter/radio fuse (15 A) |
59A |
| K40/9f 14 |
Tml. 15 LDS/instrument cluster/diagnostic socket fuse (5 A) |
65A |
| K40/9f15 |
LWR fuse (5 A) |
67A |
| K40/9f16 |
Tml. 87 engine control fuse (10 A) (1) |
22A |
| K40/9f17 |
Airbag fuse (10 A) |
70A |
| K40/9f18 |
Tml. 15 fuse (7.5 A) |
7A |
| K40/9f19 |
Tml. 30 interior lights fuse (7.5 A) |
74A |
| K40/9f2 |
ELV/EZS fuse (25 A) |
56A |
| K40/9f20 |
Tml. 30 fuse (25 A) |
75A |
| K40/9f21 |
Tml. 15 engine control unit fuse (5 A) |
46A |
| K40/9f22 |
Tml. 15 ESP fuse (5 A) |
48A |
| K40/9f23 |
Circuit 50 starter fuse (20/25 A) |
40A |
| K40/9f24 |
Tml. 15 diesel engine components fuse (10 A) |
30A |
| K40/9f25 |
Instrument panel socket fuse (25 A) |
64A |
| K40/9f3 |
Fuse (10 A), circuit 30z on gasoline vehicles, EZS, instrument cluster |
41A |
| K40/9f4 |
Tml. 30 LDS/OBF fuse (5 A) |
63A |
| K40/9f5 |
Front windshield wiper fuse (30 A) |
2A |
| K40/9f6 |
Fuel pump fuse (15 A) |
31A |
| K40/9f7 |
MRM fuse (5 A) |
61A |
| K40/9f8 |
Tml. 87 engine control fuse (20 A) (2) |
18A |
| K40/9f9 |
Tml. 87 engine control fuse (20/25 A) (3) |
21A |
| K40/9k1 |
Horn relay |
5A |
| K40/9k2 |
Stage 2 front windshield wiper relay |
12A |
| K40/9k3 |
Fuel pump relay |
36A |
| K40/9k4 |
Stage 1 front windshield wiper relay |
9A |
| K40/9k5 |
Tml. 50 starter relay |
43A |
| K40/9k6 |
Tml. 15R relay |
57A |
| K40/9k7 |
Tml. 87 engine control relay |
44A |
| K40/9k8 |
Tml. 15 relay |
73A |
| K41 |
Tml. 15 relief relay |
6L |
| K41/2 |
Tml. 15R relief relay |
72L |

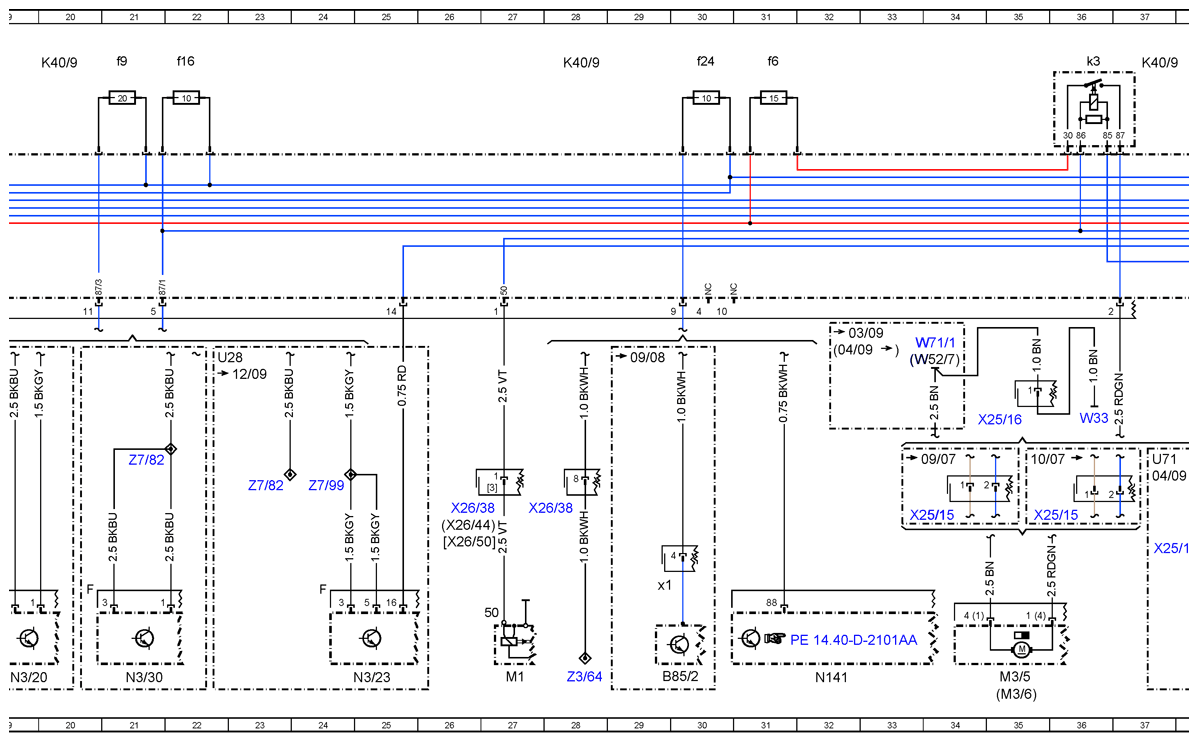

| M1 |
Starter |
27L |
| M3/5 |
Fuel pump with fuel level sensor |
35L |
| M3/5 |
Fuel pump with fuel level sensor |
38L |
| M3/6 |
Fuel pump with fuel level sensor |
35L |
| M6/1 |
Windshield wiper motor |
12L |
| N10 |
SAM control unit |
10L |
| N10 |
SAM control unit |
78A |
| N141 |
AdBlue®, control unit |
32L |

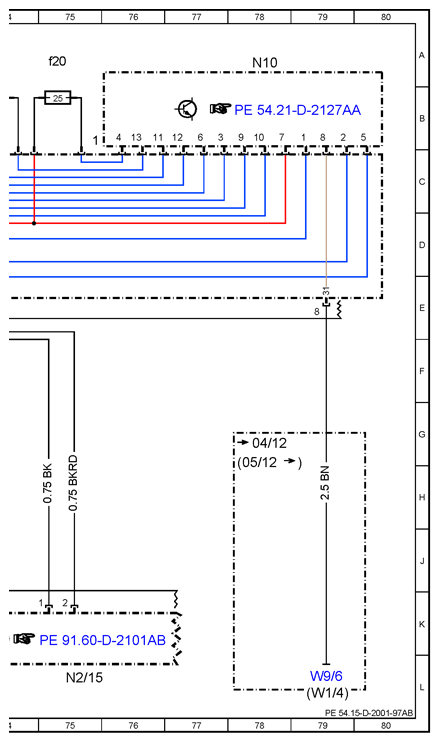

| N2/15 |
Highline airbag control unit |
75L |
| N3/20 |
CDI control unit |
19L |
| N3/23 |
ME-SFI [ME] control unit |
25L |
| N3/30 |
CDI control unit |
21L |
| N30/4 |
ESP control unit |
47L |
| N73 |
EIS [EZS] control unit |
55L |
| N80 |
MRM control unit |
61L |
| R3 |
Illuminated cigar lighter |
59L |
| S98 |
AAC [KLA] control and operating unit |
67L |
| U28 |
Val id for engine 272 |
22F |
| U65 |
Val id for engine 642 (140 kW) |
13F |
| U71 |
Valid for diesel engines except engine 651 with Euro 5 |
37G |
| V26 |
Fuel pump diode |
40J |
| W1/3 |
CLS cockpit ground point 1 |
57H |
| W1/3 |
CLS cockpit ground point 1 |
64H |
| W1/4 |
HLS cockpit ground point |
79L |
| W33 |
Tank filler neck grounding |
36G |
| W52/7 |
Left rear crossmember ground point |
33F |
| W71/1 |
Driver seat frame ground point 1 |
6G |
| W71/1 |
Driver seat frame ground point 1 |
40L |
| W71/1 |
Driver seat frame ground point 1 |
34F |
| W71/2 |
Driver seat frame ground point 2 |
71H |
| W9/6 |
Left front lamp unit ground point |
4H |
| W9/6 |
Left front lamp unit ground point |
13H |
| W9/6 |
Left front lamp unit ground point |
79L |
| W9/7 |
Left front ground point 2 |
4H |
| X11 |
Diagnostic socket (16-pin) |
49L |
| X25/15 |
Tank connector |
34H |
| X25/15 |
Tank connector |
38J |
| X25/15 |
Tank connector |
36H |
| X25/16 |
Tank connector |
35G |
| X26/38 |
Engine wiring harness connector |
26H |
| X26/38 |
Engine wiring harness connector |
28H |
| X26/44 |
Engine wiring harness connector |
26J |
| X26/50 |
Engine wiring harness connector 1 |
26J |
| X58/17 |
Front interior socket |
64L |
| Z228 |
Fuel pump diode connector sleeve |
39J |
| Z3/11 |
Tml. 15 (fused) connector sleeve |
65H |
| Z3/54 |
Tml. 15R connector sleeve |
58G |
| Z3/55 |
Tml. 15 connector sleeve |
5H |
| Z3/56 |
Headlamp range adjustment tml. 15 connector sleeve |
51H |
| Z3/64 |
Tml. 15 (fused) connector sleeve |
28L |
| Z3/65 |
Tml. 15 connector sleeve |
6H |
| Z3/71 |
Brake system tml. 15 connector sleeve |
48H |
| Z4/21 |
EZS tml. 30 connector sleeve |
56H |
| Z7/160 |
Circuit 87 connector sleeve (4) |
15G |
| Z7/58 |
Tml. 30 connector sleeve |
62H |
| Z7/74 |
Tml. 30 connector sleeve |
1H |
| Z7/75 |
Tml. 30 connector sleeve |
7G |
| Z7/75 |
Tml. 30 connector sleeve |
72H |
| Z7/77 |
Tml. 87 connector sleeve |
17H |
| Z7/82 |
Tml. 87 connector sleeve |
21G |
| Z7/82 |
Tml. 87 connector sleeve |
23H |
| Z7/98 |
Tml. 87 connector sleeve |
17L |
| Z7/99 |
Tml. 87 connector sleeve |
24H |
| Z81/5 |
Tml. 58d connector sleeve |
59G |
| Z94 |
Stop lamp switch connector sleeve |
50H |
