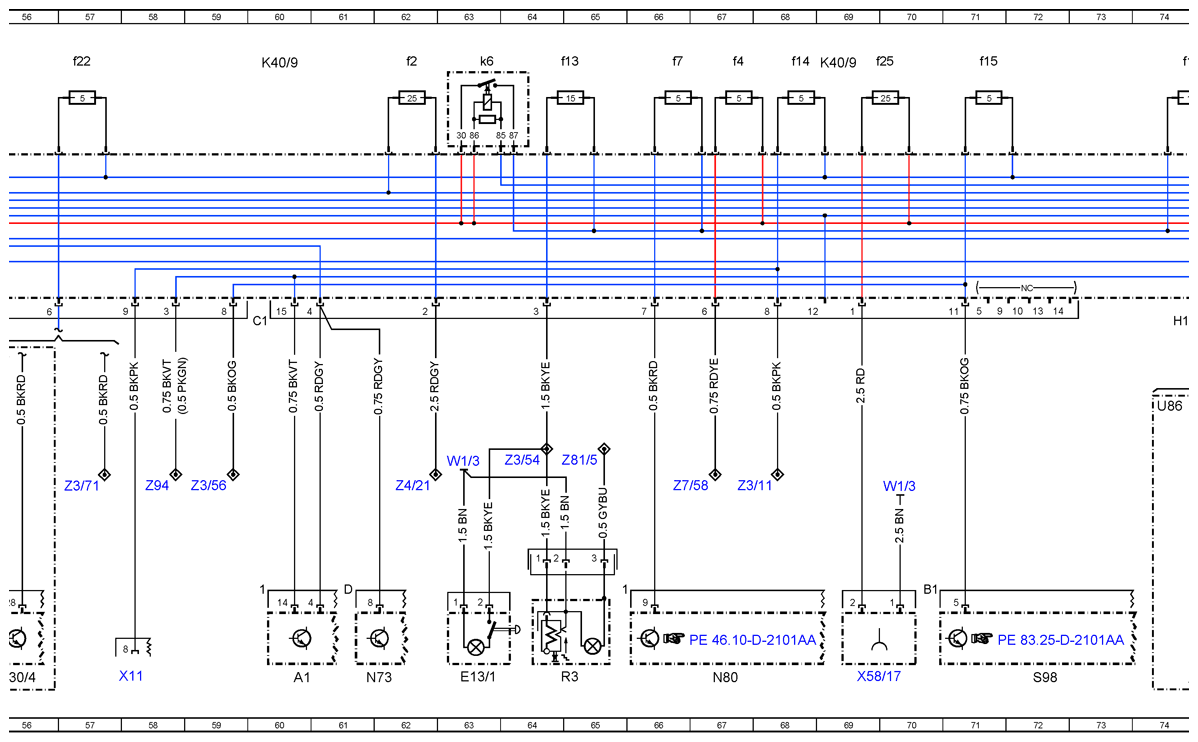

| A1 |
Instrument cluster |
60L |

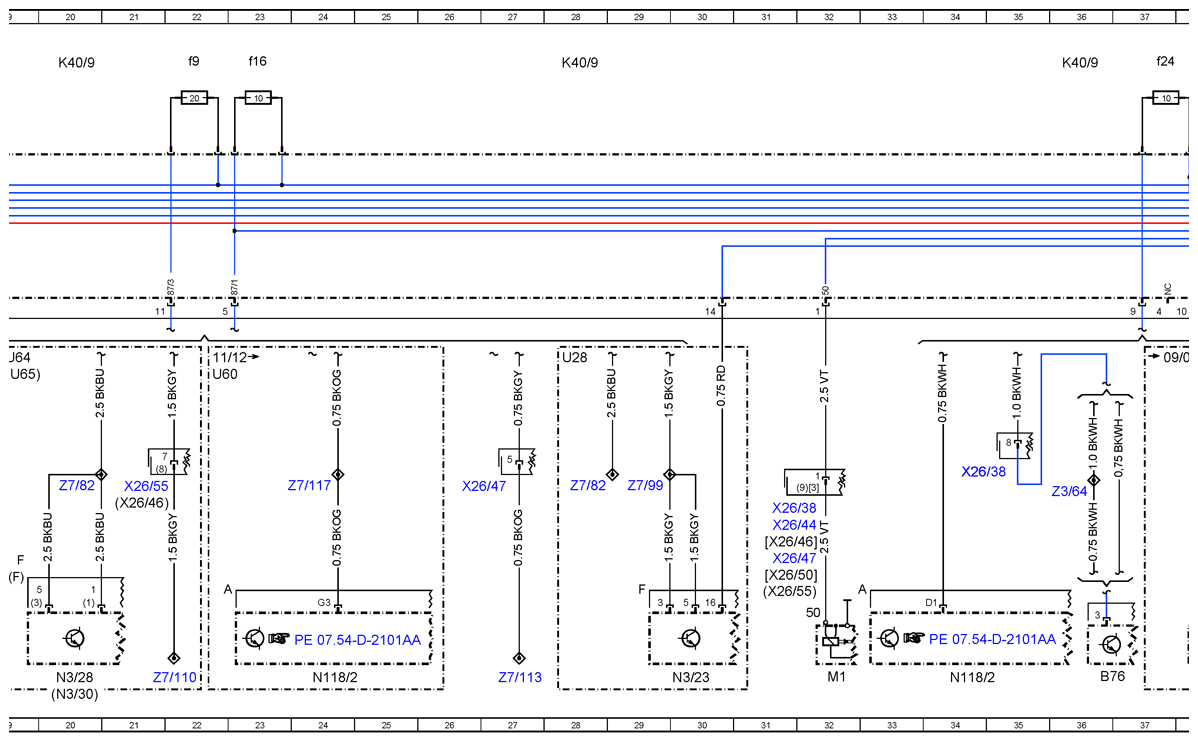

| B76 |
Fuel filter water level sensor |
36L |
| B85/2 |
Oxygen sensor |
14L |

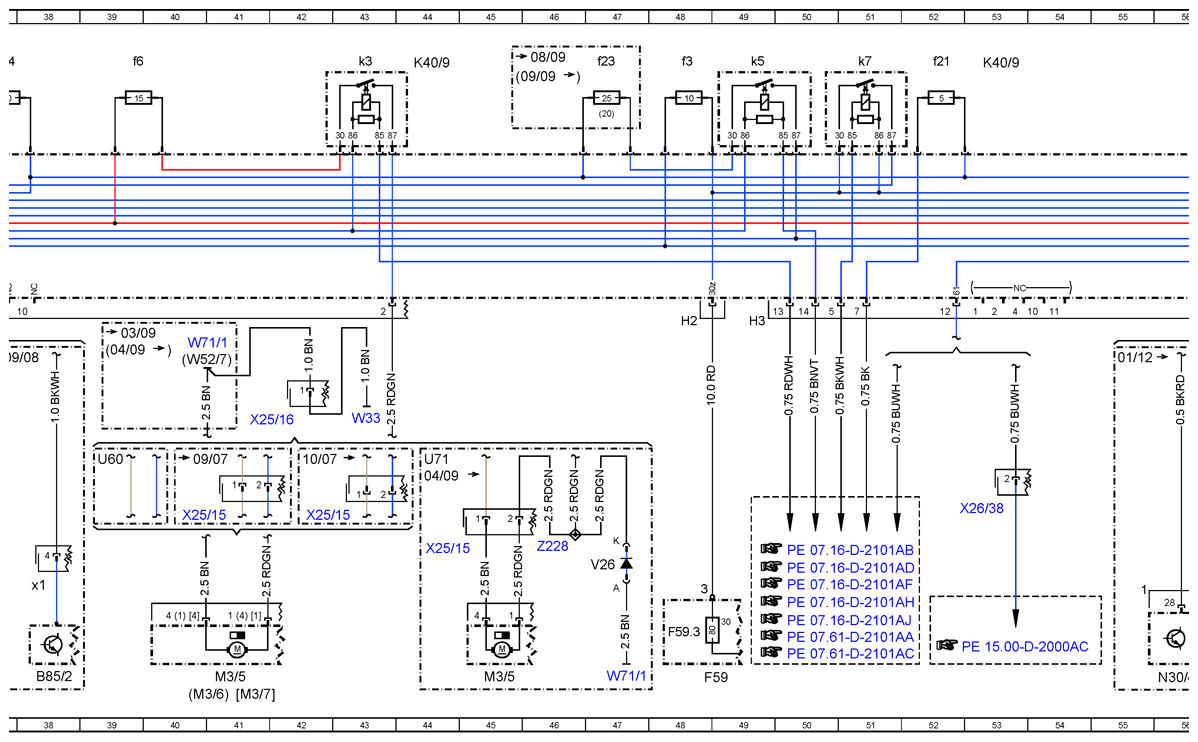

| B85/2 |
Oxygen sensor |
38L |
| B85/2x1 |
Oxygen sensor connector |
14J |
| B85/2x1 |
Oxygen sensor connector |
38J |
| B85/3 |
Oxygen sensor |
14L |
| B85/3x1 |
Oxygen sensor connector |
14J |
| E13/1 |
Glove compartment lamp |
63L |

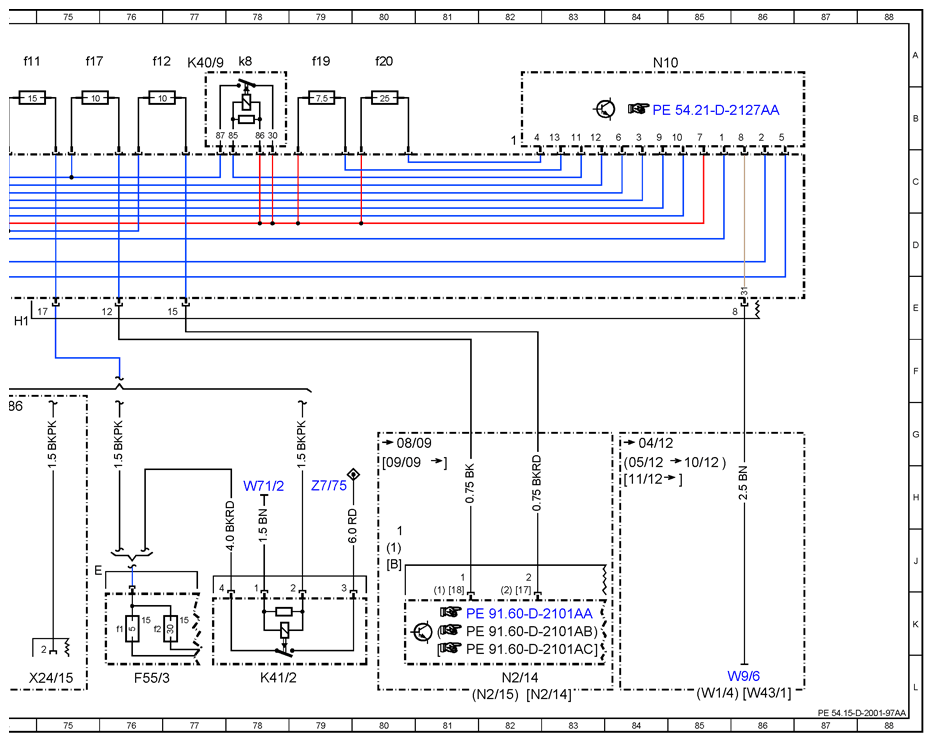

| F55/3 |
Fuse block (9 fuses) |
76L |
| F55/3f1 |
Fuse 1 (5 A), mirror adjustment, heated rear window relay |
76K |
| F55/3f2 |
Fuse 2 (30 A), rear wiper |
76K |
| F59 |
Fuse box |
48L |
| F59. 3 |
Fuse (80 A) SAM/SRB terminal 30z |
48K |

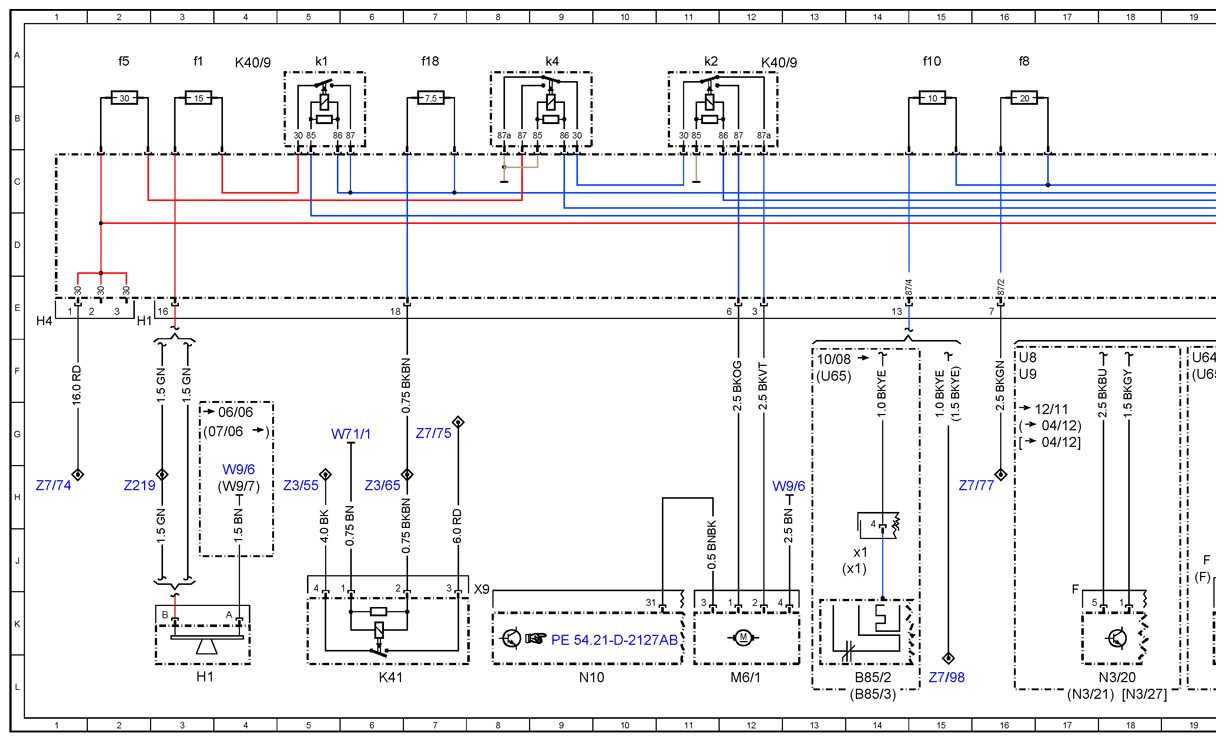

| H1 |
Signaling horn |
3L |
| K40/9 |
Fuse/relay box (SRB) |
4A |
| K40/9 |
Fuse/relay box (SRB) |
12A |
| K40/9 |
Fuse/relay box (SRB) |
20A |
| K40/9 |
Fuse/relay box (SRB) |
28A |
| K40/9 |
Fuse/relay box (SRB) |
36A |
| K40/9 |
Fuse/relay box (SRB) |
44A |
| K40/9 |
Fuse/relay box (SRB) |
53A |
| K40/9 |
Fuse/relay box (SRB) |
60A |
| K40/9 |
Fuse/relay box (SRB) |
69A |
| K40/9 |
Fuse/relay box (SRB) |
77A |
| K40/9f1 |
Signaling horn fuse (15 A) |
3A |
| K40/9f10 |
Tml. 87 engine control fuse (10 A) (4) |
15A |
| K40/9f11 |
Tml. 15R fuse (15 A) |
74A |
| K40/9f12 |
Tml. 15R airbag fuse (10 A) |
76A |
| K40/9f13 |
Cigar lighter/radio fuse (15 A) |
65A |
| K40/9f 14 |
Tml. 15 LDS/instrument cluster/diagnostic socket fuse (5 A) |
68A |
| K40/9f15 |
LWR fuse (5 A) |
71A |
| K40/9f16 |
Tml. 87 engine control fuse (10 A) (1) |
23A |
| K40/9f17 |
Airbag fuse (10 A) |
75A |
| K40/9f18 |
Tml. 15 fuse (7.5 A) |
7A |
| K40/9f19 |
Tml. 30 interior lights fuse (7.5 A) |
79A |
| K40/9f2 |
ELV/EZS fuse (25 A) |
62A |
| K40/9f20 |
Tml. 30 fuse (25 A) |
80A |
| K40/9f21 |
Tml. 15 engine control unit fuse (5 A) |
52A |
| K40/9f22 |
Tml. 15 ESP fuse (5 A) |
57A |
| K40/9f23 |
Circuit 50 starter fuse (20/25 A) |
47A |
| K40/9f24 |
Tml. 15 diesel engine components fuse (10 A) |
37A |
| K40/9f25 |
Instrument panel socket fuse (25 A) |
69A |
| K40/9f3 |
Fuse (10 A), circuit 30z on gasoline vehicles, EZS, instrument cluster |
48A |
| K40/9f4 |
Tml. 30 LDS/0BF fuse (5 A) |
67A |
| K40/9f5 |
Front windshield wiper fuse (30 A) |
2A |
| K40/9f6 |
Fuel pump fuse (15 A) |
39A |
| K40/9f7 |
MRM fuse (5 A) |
66A |
| K40/9f8 |
Tml. 87 engine control fuse (20 A) (2) |
16A |
| K40/9f9 |
Tml. 87 engine control fuse (20/25 A) (3) |
22A |
| K40/9k1 |
Horn relay |
5A |
| K40/9k2 |
Stage 2 front windshield wiper relay |
IIA |
| K40/9k3 |
Fuel pump relay |
43A |
| K40/9k4 |
Stage 1 front windshield wiper relay |
9A |
| K40/9k5 |
Tml. 50 starter relay |
49A |
| K40/9k6 |
Tml. 15R relay |
63A |
| K40/9k7 |
Tml. 87 engine control relay |
51A |
| K40/9k8 |
Tml. 15 relay |
78A |
| K41 |
Tml. 15 relief relay |
6L |
| K41/2 |
Tml. 15R relief relay |
78L |
| M1 |
Starter |
32L |
| M3/5 |
Fuel pump with fuel level sensor |
41L |
| M3/5 |
Fuel pump with fuel level sensor |
45L |
| M3/6 |
Fuel pump with fuel level sensor |
40L |
| M3/7 |
Fuel pump with fuel level sensor |
41L |
| M6/1 |
Windshield wiper motor |
12L |
| N10 |
SAM control unit |
9L |
| N10 |
SAM control unit |
84A |
| N118/2 |
CNG interface control unit |
24L |
| N118/2 |
CNG interface control unit |
34L |
| N2/14 |
Lowline airbag control unit |
82L |
| N2/14 |
Lowline airbag control unit |
82L |
| N2/15 |
Highline airbag control unit |
82L |
| N3/20 |
CDI control unit |
18L |
| N3/21 |
CDI control unit |
17L |
| N3/23 |
ME-SFI [ME] control unit |
30L |
| N3/27 |
CDI control unit |
18L |
| N3/28 |
CDI control unit |
20L |
| N3/30 |
CDI control unit |
20L |
| N30/4 |
ESP control unit |
56L |
| N73 |
EIS [EZS] control unit |
61L |
| N80 |
MRM control unit |
67L |
| R3 |
11luminated cigar lighter |
65L |
| S98 |
AAC [KLA] control and operating unit |
72L |
| U28 |
Val id for engine 272 |
28F |
| U60 |
Valid for CNG gaseous fuel engine |
22F |
| U60 |
Valid for CNG gaseous fuel engine |
39G |
| U64 |
Val id for engine 651 |
19F |
| U65 |
Val id for engine 642 (140 kW) |
13F |
| U65 |
Val id for engine 642 (140 kW) |
19F |
| U71 |
Valid for diesel engines except engine 651 with Euro 5 |
44G |
| U8 |
Val id for engine 646 |
16F |
| U86 |
Val id for snowp low |
74G |
| U9 |
Val id for engine 642 |
16F |
| V26 |
Fuel pump diode |
47J |
| W1/3 |
CLS cockpit ground point 1 |
63H |
| W1/3 |
CLS cockpit ground point 1 |
70H |
| W1/4 |
HLS cockpit ground point |
85L |
| W33 |
Tank filler neck grounding |
43G |
| W43/1 |
Left firewall ground point |
86L |
| W52/7 |
Left rear crossmember ground point |
40F |
| W71/1 |
Driver seat frame ground point 1 |
6G |
| W71/1 |
Driver seat frame ground point 1 |
40F |
| W71/1 |
Driver seat frame ground point 1 |
47L |
| W71/2 |
Driver seat frame ground point 2 |
78H |
| W9/6 |
Left front lamp unit ground point |
4H |
| W9/6 |
Left front lamp unit ground point |
12H |
| W9/6 |
Left front lamp unit ground point |
86L |
| W9/7 |
Left front ground point 2 |
4H |
| X11 |
Diagnostic socket (16-pin) |
58L |
| X24/15 |
Additional marker lamp connector |
75L |
| X25/15 |
Tank connector |
44J |
| X25/15 |
Tank connector |
40H |
| X25/15 |
Tank connector |
42H |
| X25/16 |
Tank connector |
42G |
| X26/38 |
Engine wiring harness connector |
31H |
| X26/38 |
Engine wiring harness connector |
34H |
| X26/38 |
Engine wiring harness connector |
53H |
| X26/44 |
Engine wiring harness connector |
31J |
| X26/46 |
Engine wiring harness connector 1 |
21H |
| X26/46 |
Engine wiring harness connector 1 |
31J |
| X26/47 |
Engine wiring harness connector |
27H |
| X26/47 |
Engine wiring harness connector |
31J |
| X26/50 |
Engine wiring harness connector 1 |
31J |
| X26/55 |
Engine wiring harness connector 1 |
21H |
| X26/55 |
Engine wiring harness connector 1 |
31K |
| X58/17 |
Front interior socket |
70L |
| Z219 |
Signaling horn actuation connector sleeve |
2H |
| Z228 |
Fuel pump diode connector sleeve |
46J |
| Z3/11 |
Tml. 15 (fused) connector sleeve |
67H |
| Z3/54 |
Tml. 15R connector sleeve |
64G |
| Z3/55 |
Tml. 15 connector sleeve |
5H |
| Z3/56 |
Headlamp range adjustment tml. 15 connector sleeve |
59H |
| Z3/64 |
Tml. 15 (fused) connector sleeve |
36H |
| Z3/65 |
Tml. 15 connector sleeve |
6H |
| Z3/71 |
Brake system tml. 15 connector sleeve |
57H |
| Z4/21 |
EZS tml. 30 connector sleeve |
62H |
| Z7/110 |
Tml. 87 connector sleeve |
21L |
| Z7/113 |
Injection valve tml. 87 connector sleeve |
27L |
| Z7/117 |
Tml. 87 connector sleeve |
24H |
| Z7/58 |
Tml. 30 connector sleeve |
67H |
| Z7/74 |
Tml. 30 connector sleeve |
1H |
| Z7/75 |
Tml. 30 connector sleeve |
7G |
| Z7/75 |
Tml. 30 connector sleeve |
79H |
| Z7/77 |
Tml. 87 connector sleeve |
16H |
| Z7/82 |
Tml. 87 connector sleeve |
20H |
| Z7/82 |
Tml. 87 connector sleeve |
28H |
| Z7/98 |
Tml. 87 connector sleeve |
15L |
| Z7/99 |
Tml. 87 connector sleeve |
29H |
| Z81/5 |
Tml. 58d connector sleeve |
65G |
| Z94 |
Stop lamp switch connector sleeve |
58H |
