| AO |
Color code key |
40L |
| A2/34-z1 |
Terminal connector for FBS wire antenna |
29L |
| Code MW1 |
Engine run-on control (MWS) |
5E |
| Code ZU7 |
Canada national version |
12G |
| Code ZU8 |
USA national version |
12H |
| K40/9 |
Fuse and relay module |
16L |
| K40/9f2 |
ELV/electronic ignition lock fuse |
14L |
| K40/9f3 |
Circuit 30z gasoline engine fuse, electronic ignition lock, instrument cluster |
15L |
| N10 |
SAM control unit |
3L |
| N15/5 |
Electronic selector lever module control unit |
27L |
| N26/15 |
Parameterizable special module (PSM) control unit |
7L |
| N26/5 |
Electric steering lock control unit |
10L |

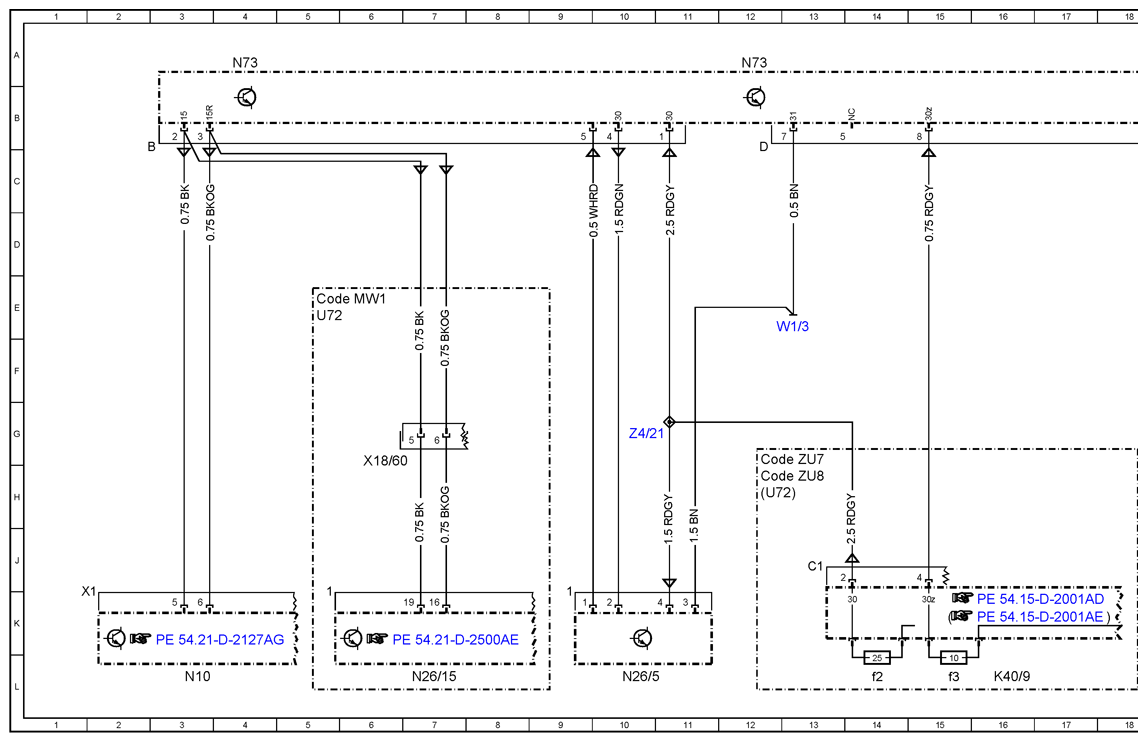

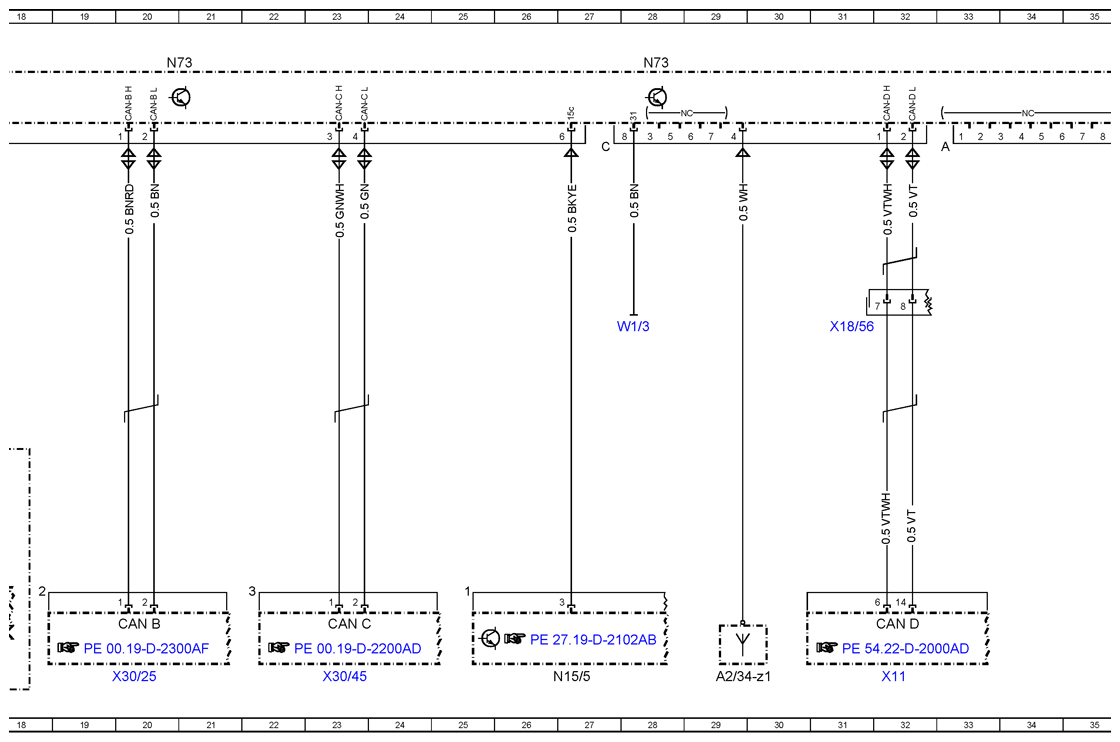

| N73 |
Electronic ignition lock (EZS) control unit |
4A |
| N73 |
Electronic ignition lock (EZS) control unit |
12A |
| N73 |
Electronic ignition lock (EZS) control unit |
28A |
| N73 |
Electronic ignition lock (EZS) control unit |
20A |
| U72 |
Valid for all except USA, Canada |
5E |
| U72 |
Valid for all except USA, Canada |
12H |
| W1/3 |
CLS cockpit ground point 1 |
13E |
| W1/3 |
CLS cockpit ground point 1 |
28E |
| X11 |
Diagnostic connector (16-pin) |
32L |
| X18/56 |
MWH [HLS]/cockpit electrical connector |
31E |
| X18/60 |
MWH [HLS]/cockpit electrical connector 4 |
6H |
| X30/25 |
Interior CAN electrical connector |
20L |
| X30/45 |
Engine CAN electrical connector 2 |
23L |
| Z4/21 |
Electronic ignition lock (EZS) circuit 30 connector sleeve |
10G |
