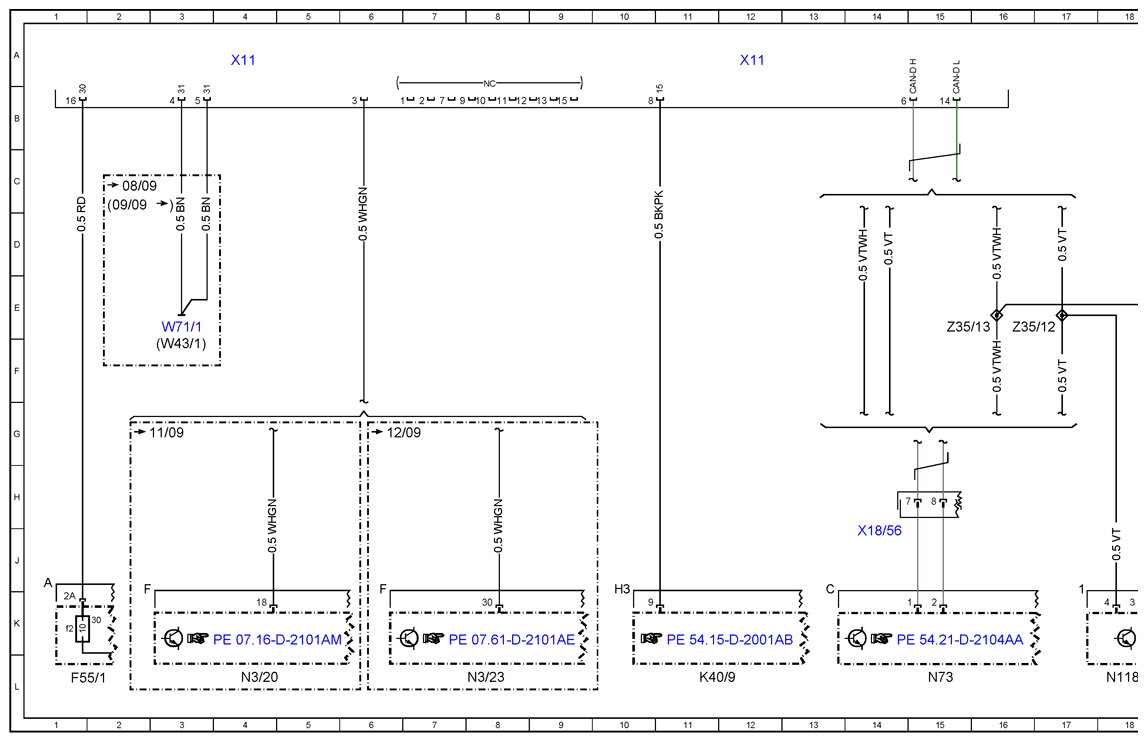

Wiring Diagram For Data Link Connector/Diagnostic Socket - Pe54.22-D-2000-97AB
| Code: | Designation: | Position: |
|---|---|---|
| F55/1 | Fuse block (9 fuses) | IL |
| F55/1f2 | Fuse 2 (10 A), diagnostic socket | IK |
| K40/9 | Fuse/relay box (SRB) | 11L |
| N118/5 | Fuel pump control unit | 18L |
| N3/20 | CDI control unit | 4L |
| N3/23 | ME-SFI [ME] control unit | 8L |
| N73 | EIS [EZS] control unit | 15L |
| W43/1 | Left firewall ground point | 3F |
| W71/1 | Driver seat frame ground point 1 | 3E |
| X11 | Diagnostic socket (16-pin) | 4A |
| X11 | Diagnostic socket (16-pin) | 12A |
| X18/56 | HLS/COC connector | 14J |
| Z35/12 | CAN D low connector sleeve | 17E |
| Z35/13 | CAN D high connector sleeve | 15E |
