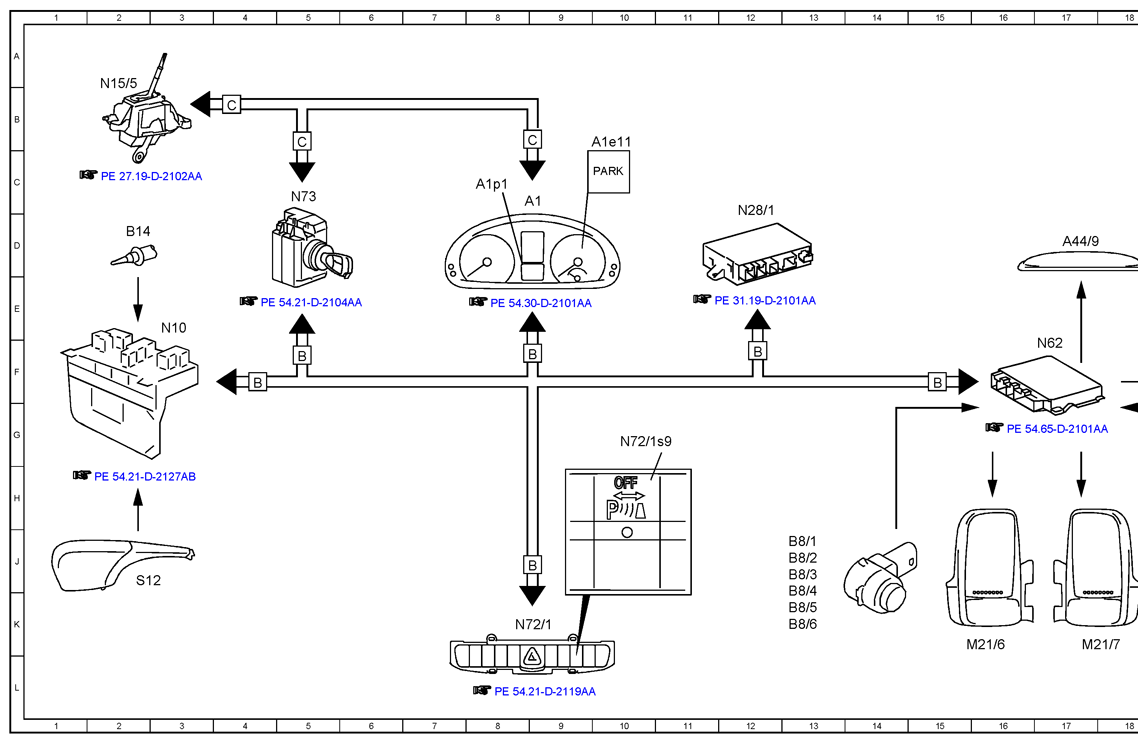

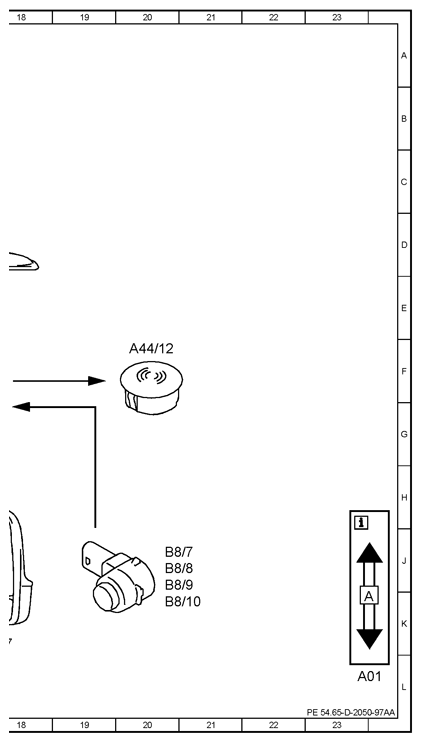

| A01 |
Explanation of CAN and LIN-Bus |
23L |
| A1 |
Instrument cluster |
8C |
| A1e11 |
Parking brake indicator lamp |
9B |
| A1p1 |
Display |
8C |
| A44/12 |
PTS buzzer |
20F |
| A44/9 |
Center front PTS warning element |
17D |
| B14 |
Outside air temperature sensor |
2D |
| B8/1 |
Parktronic sensor, outer left front |
13J |
| B8/10 |
Parktronic sensor, outer left rear |
20K |
| B8/2 |
Center left front Parktronic sensor |
13J |
| B8/3 |
Parktronic sensor, inner left front |
13J |
| B8/4 |
Parktronic sensor, inner right front |
13K |
| B8/5 |
Center right front Parktronic sensor |
13K |
| B8/6 |
Parktronic sensor, outer right front |
13K |
| B8/7 |
Parktronic sensor, outer right rear |
20J |
| B8/8 |
Parktronic sensor, inner right rear |
20J |
| B8/9 |
Parktronic sensor, inner left rear |
20J |
| M21/6 |
Driver-side outside mirror |
15K |
| M21/7 |
Passenger-side outside mirror |
17K |
| N10 |
SAM control unit |
3E |
| N15/5 |
EWM control unit |
2B |
| N28/1 |
Trailer connection unit [AAG] control unit |
12D |
| N62 |
PTS control unit |
17F |
| N72/1 |
OBF control unit |
8K |
| N72/1s9 |
PTS OFF button |
10G |
| N73 |
EIS [EZS] control unit |
5C |
| S12 |
Parking brake indicator switch |
2J |
