| AO |
Color code key |
128L |

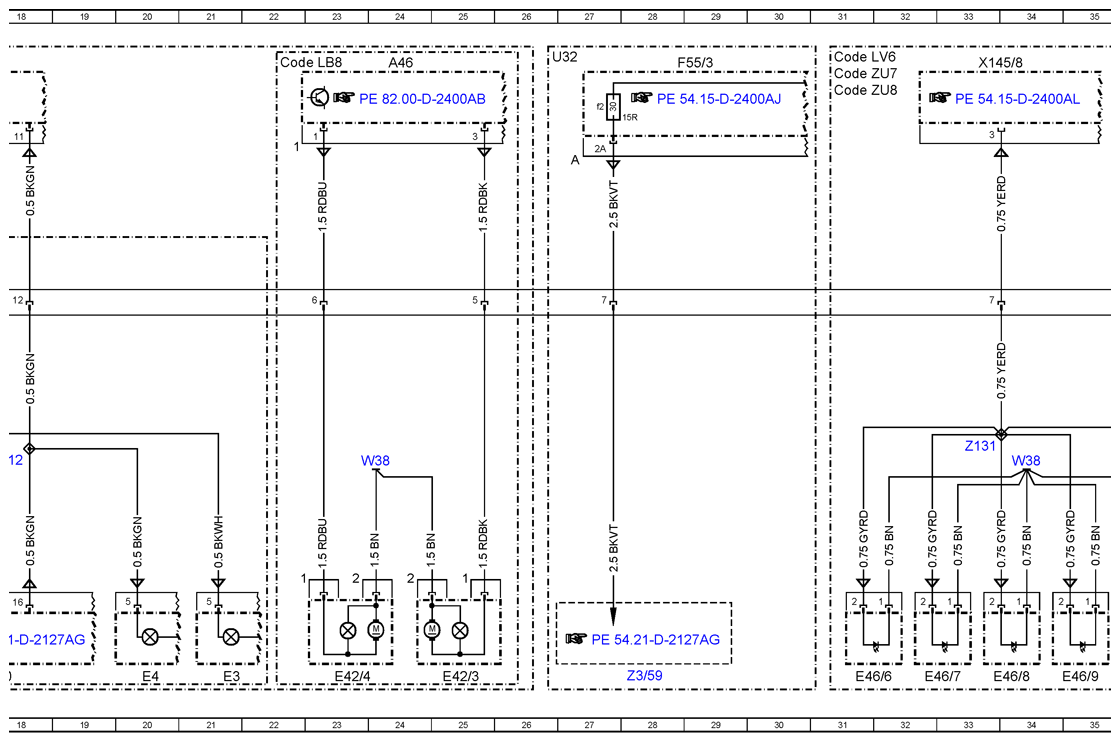

| A46 |
Tone signal generator |
24A |
| A56 |
Tachograph |
125L |
| B84/11 |
ERA-Glonass control unit |
43L |
| B84/3 |
Backup camera |
64L |
| Code ECO |
eCall Russia (ERA-GLONASS) incl. camera |
41F |
| Code ES2 |
Trunk/load compartment 12 V socket |
45F |
| Code FF8 |
1-DIN slot at front under head liner |
60F |
| Code FR7 |
Backup Assist electrical system preinstallation |
62F |
| Code FR7 |
Backup Assist electrical system preinstallation |
57F |
| Code FR8 |
Backup camera |
62F |
| Code FR8 |
Backup camera |
57G |
| Code FY1 |
Theft protection package |
37F |
| Code FY1 |
Theft protection package |
67A |
| Code FY1 |
Theft protection package |
1A |
| Code FZ4 |
Anti-theft alarm system with interior protection and tow-away protection |
74A |
| Code FZ4 |
Anti-theft alarm system with interior protection and tow-away protection |
37G |
| Code FZ4 |
Anti-theft alarm system with interior protection and tow-away protection |
1B |
| Code FZ5 |
Anti-theft alarm system |
74A |
| Code FZ5 |
Anti-theft alarm system |
37G |
| Code H11 |
Warm air auxiliary heater |
95A |
| Code H22 |
Heated rear window |
1A |
| Code H22 |
Heated rear window |
6A |
| Code JA5 |
Light/rain sensor |
37F |
| Code JD4 |
EU digital tachograph, download-capable |
119D |
| Code JW3 |
Shutoff for backup warning system |
90A |
| Code L84 |
Additional rear turn signal lamps on roof |
11D |
| Code LB3 |
Flat turn signal lamps, additional at rear on roof |
11D |
| Code LB3 |
Flat turn signal lamps, additional at rear on roof |
16D |
| Code LB8 |
|
22A |
| Code LDO |
Overhead control panel with two reading lamps |
37G |
| Code LD4 |
Load/passenger compartment comfort illumination |
50A |
| Code LV6 |
Preinstallation of electr. scope for third brake light |
31A |
| Code YM1 |
FleetBoard vehicle computer |
110A |
| Code YM1 |
FleetBoard vehicle computer |
56F |
| Code ZG1 |
All-wheel drive, engageable |
77G |
| Code ZG1 |
All-wheel drive, engageable |
80G |
| Code ZG3 |
Engageable all-wheel drive with gear reduction |
77G |
| Code ZG3 |
Engageable all-wheel drive with gear reduction |
80G |
| Code ZU7 |
Canada national version |
31A |
| Code ZU8 |
USA national version |
31B |
| E22/6 |
Left roof additional turn signal lamp |
13L |
| E22/7 |
Right roof additional turn signal lamp |
14L |
| E3 |
Left tail lamp |
21L |
| E4 |
Right tail lamp |
20L |
| E42/3 |
Blue left front rotating beacon |
25L |
| E42/4 |
Blue right front rotating beacon |
23L |
| E45/1 |
Left rear fog lamp |
79L |
| E45/2 |
Right rear fog lamp |
82L |
| E46/10 |
Outer right front identification lamp |
36L |
| E46/6 |
Right front identification lamp |
31L |
| E46/7 |
Center front identification lamp |
32L |
| E46/8 |
Left front identification lamp |
34L |
| E46/9 |
Outer left front identification lamp |
35L |

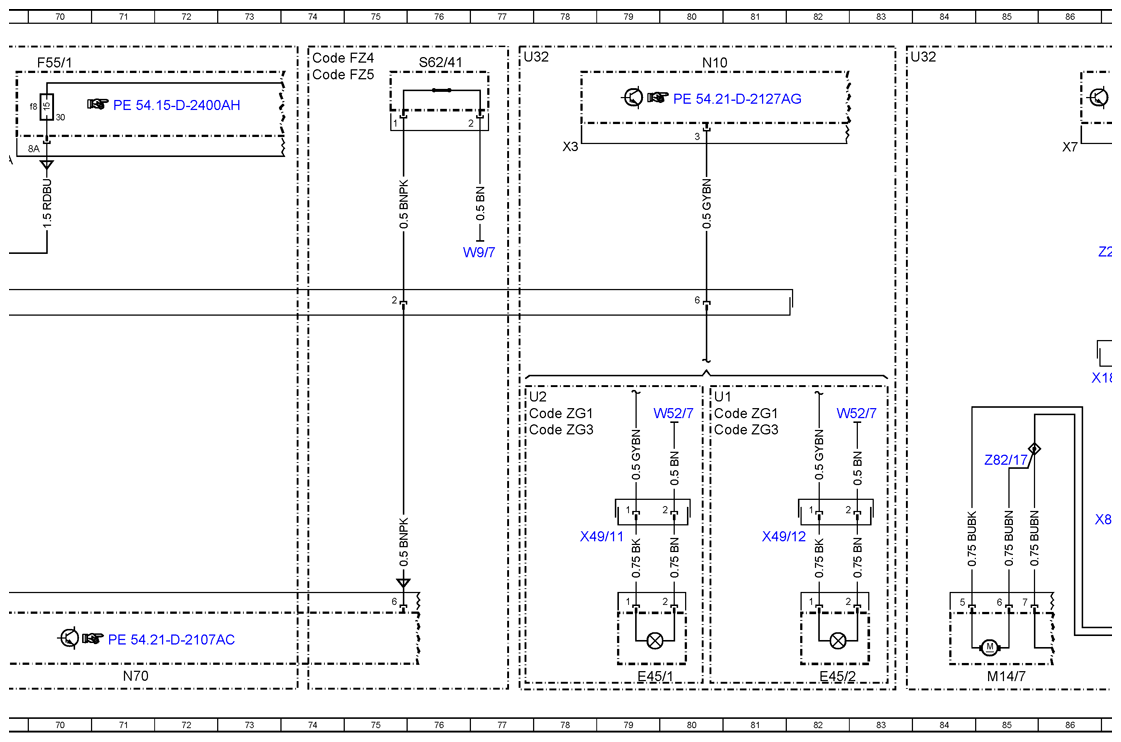

| F55/1 |
Fuse block (1, 9-pin) |
70A |
| F55/1f8 |
ATA rotating beacon/tone sequence fuse 8 |
70B |
| F55/1f8 |
ATA rotating beacon/tone sequence fuse 8 |
57B |
| F55/3 |
Fuse block 3 (9-pin) |
29A |
| F55/3 |
Fuse block 3 (9-pin) |
59A |
| F55/3 |
Fuse block 3 (9-pin) |
108A |
| F55/3f2 |
Rear window wiper fuse 2 |
27B |
| F55/3f3 |
Start-off assist, heater timer, reversing camera, telephone fuse 3 |
107B |

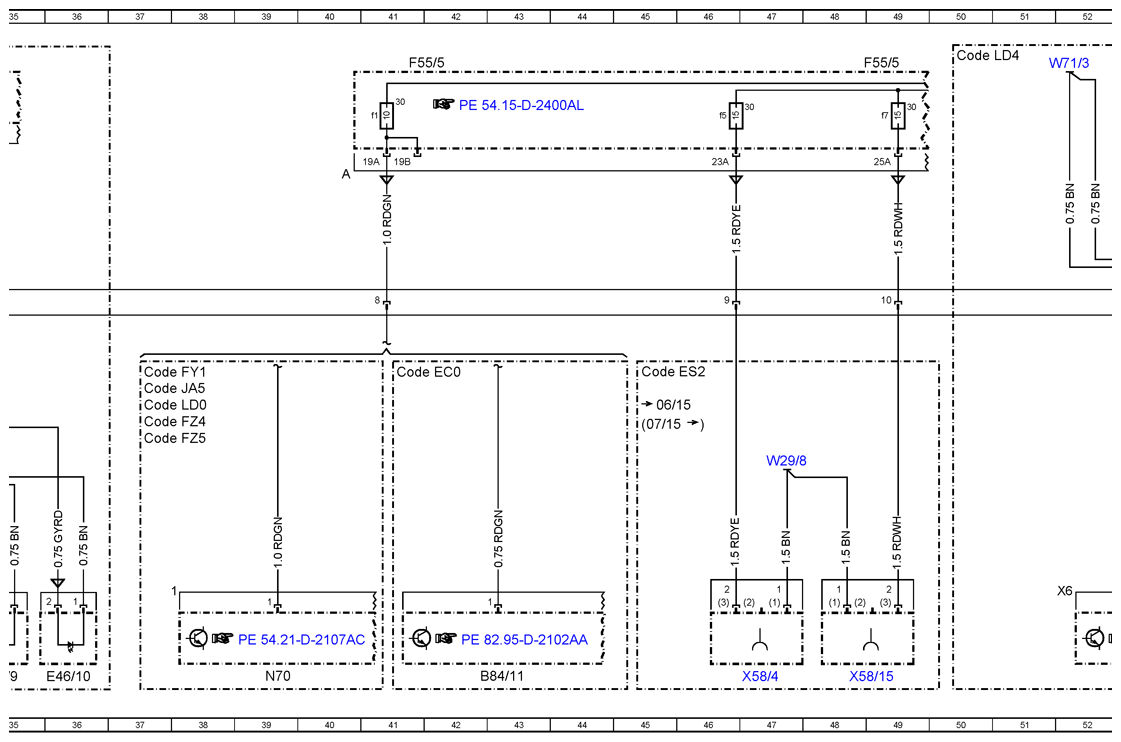

| F55/5 |
Fuse block 5 (9-pin) |
41A |
| F55/5 |
Fuse block 5 (9-pin) |
49A |
| F55/5f1 |
Overhead control panel (OCP [DBE]) fuse 19 |
41B |
| F55/5f5 |
Other make body electrical system/left rear socket fuse 23 |
46B |
| F55/5f7 |
Right rear socket fuse 25 |
49B |
| H3/1 |
Battery-operated horn |
68A |
| H3/4 |
Backup warning system horn |
92A |

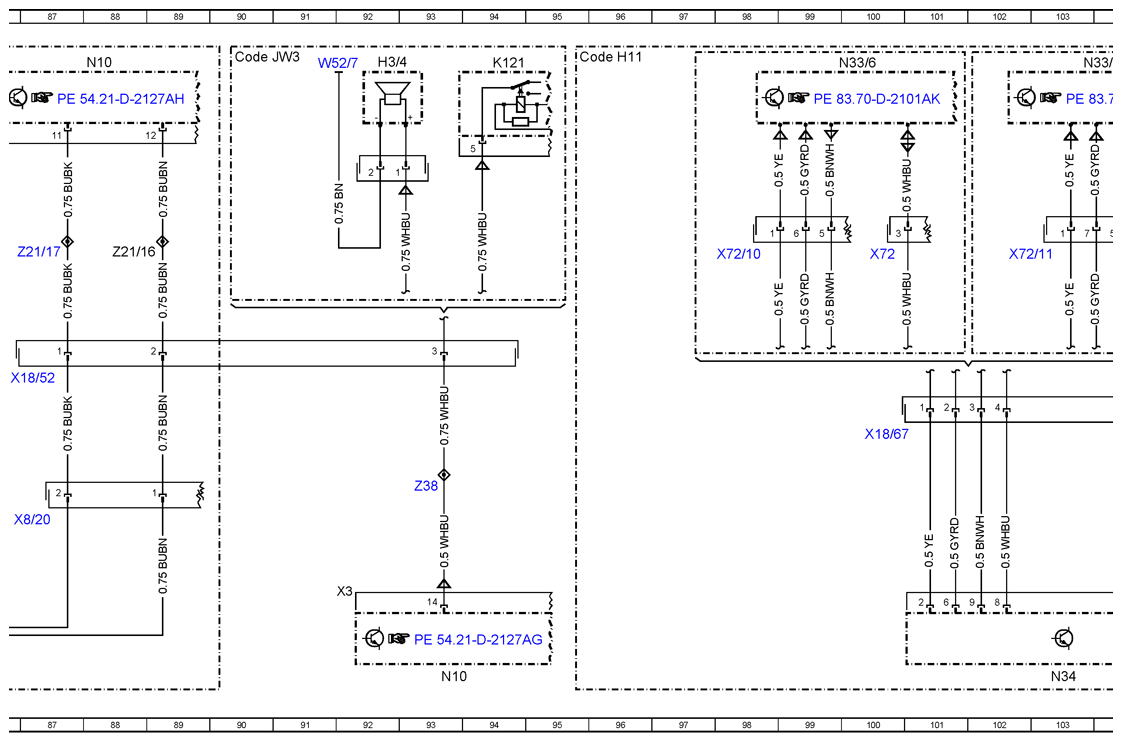

| K121 |
Backup warning system OFF relay |
94A |

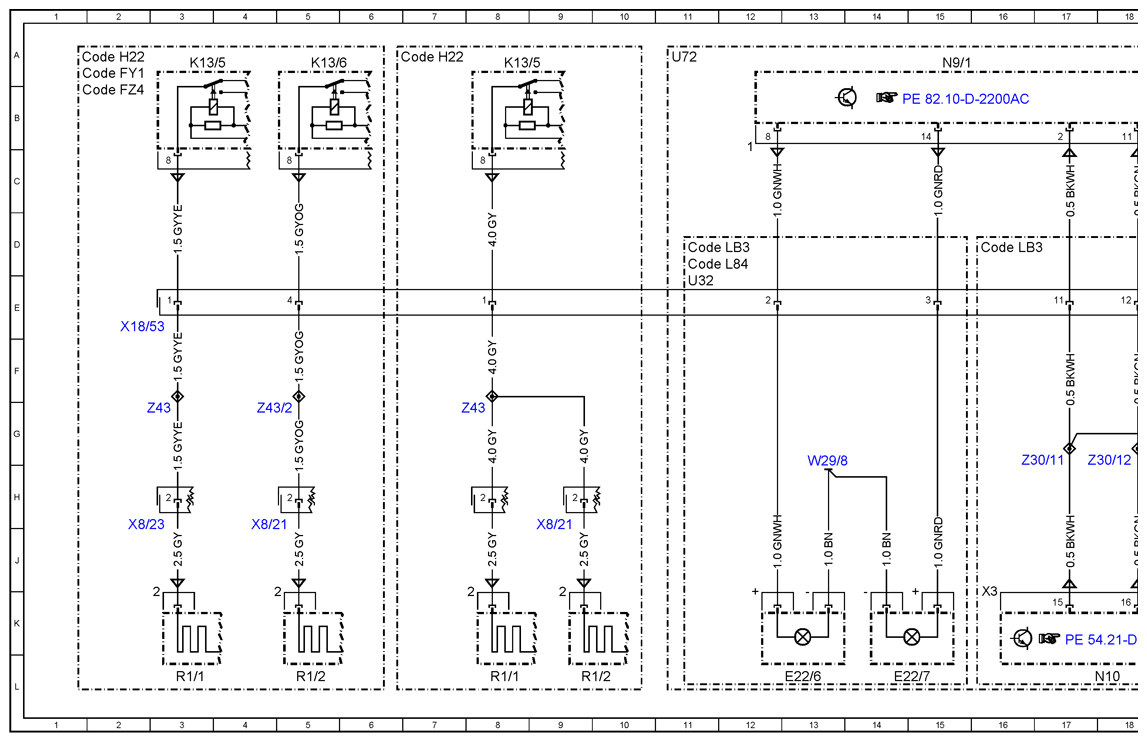

| K13/5 |
Heated rear window relay 1 |
3A |
| K13/5 |
Heated rear window relay 1 |
8A |
| K13/6 |
Heated rear window with anti-theft alarm system relay 2 |
5A |

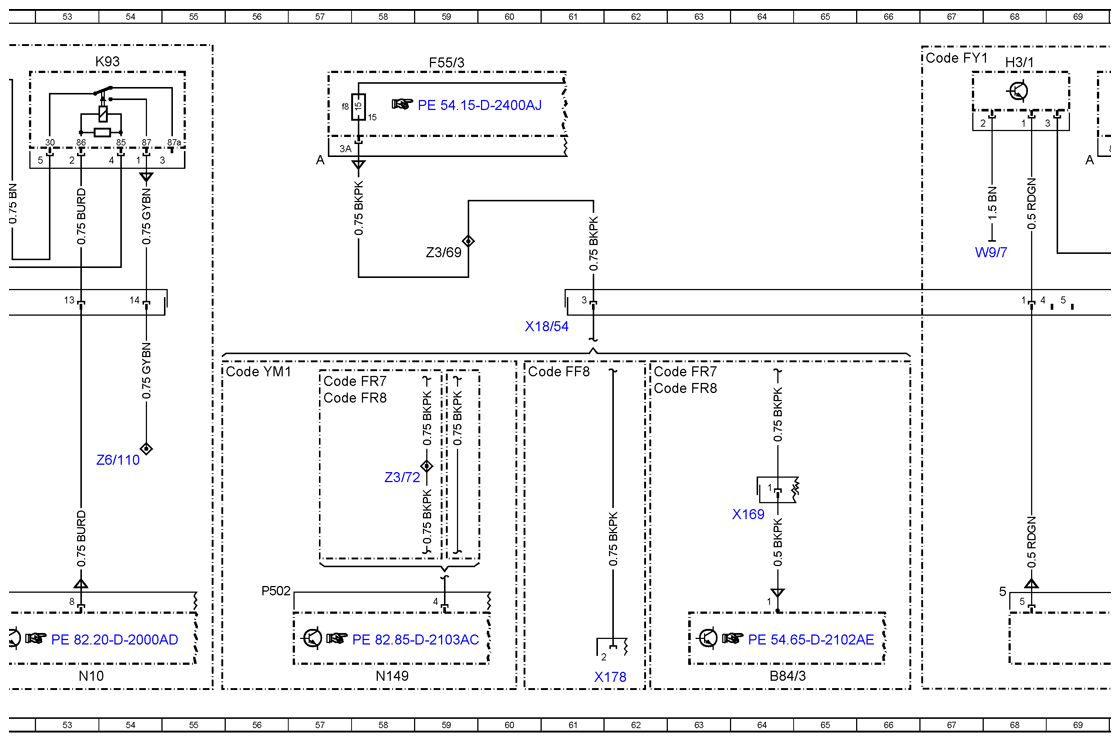

| K93 |
Illumination relay |
54A |
| M14/7 |
Rear-end door central locking actuator |
85L |
| N10 |
SAM control unit |
18L |
| N10 |
SAM control unit |
53L |
| N10 |
SAM control unit |
80A |
| N10 |
SAM control unit |
88A |
| N10 |
SAM control unit |
93L |
| N149 |
FleetBoard control unit |
58L |
| N149 |
FleetBoard control unit |
117L |
| N149 |
FleetBoard control unit |
121L |

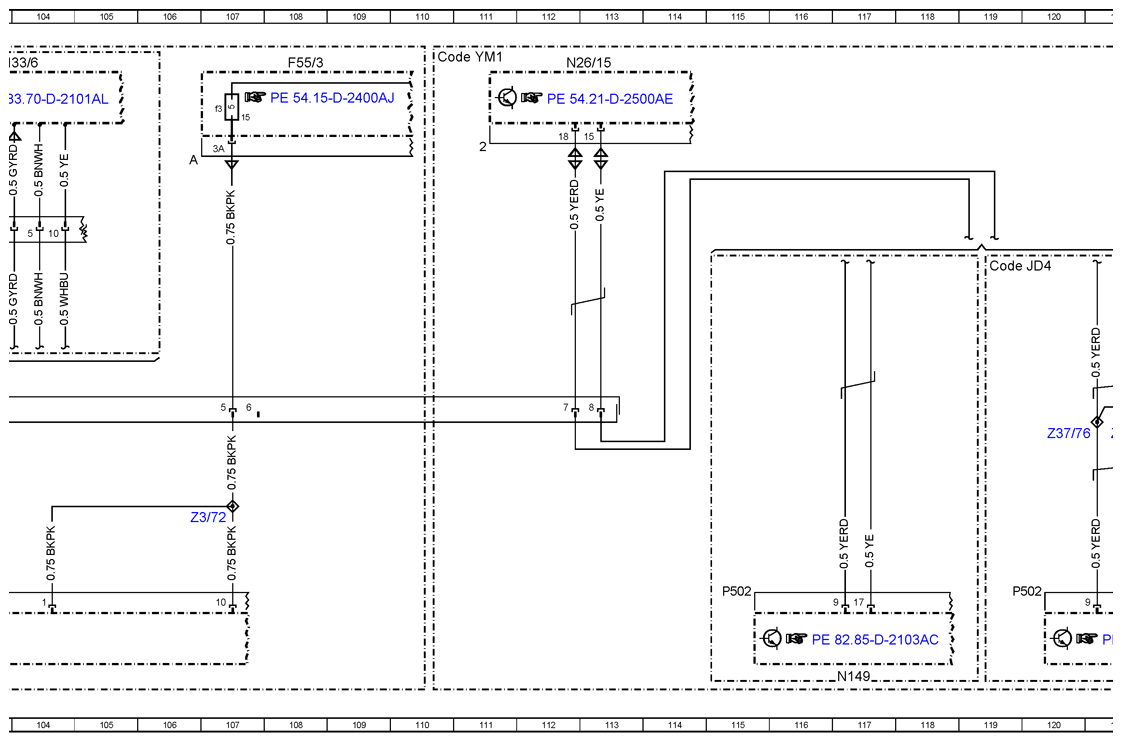

| N26/15 |
Parameterizable special module (PSM) control unit |
112A |
| N33/6 |
Auxiliary air heater control unit |
100A |
| N33/6 |
Auxiliary air heater control unit |
103A |
| N34 |
Heater timer |
103L |
| N70 |
Overhead control panel (OCP [DBE]) control unit |
39L |
| N70 |
Overhead control panel (OCP [DBE]) control unit |
71L |
| N9/1 |
Additional turn signal module |
15A |
| R1/1 |
Left heated rear window |
3L |
| R1/1 |
Left heated rear window |
8L |
| R1/2 |
Right heated rear window |
5L |
| R1/2 |
Right heated rear window |
9L |
| S62/41 |
Engine hood switch |
76A |
| U1 |
Valid for left-hand drive vehicles |
80F |
| U2 |
Valid for right-hand drive vehicles |
77F |
| U32 |
Valid for MPV version |
26A |
| U32 |
Valid for MPV version |
77A |
| U32 |
Valid for MPV version |
11E |
| U32 |
Valid for MPV version |
83A |
| U72 |
Valid for all except USA, Canada |
11A |
| W29/8 |
Left D-pillar ground point |
13H |
| W29/8 |
Left D-pillar ground point |
47H |
| W38 |
Roof ground point |
24H |
| W38 |
Roof ground point |
34H |
| W52/7 |
Left rear crossmember ground point |
80G |
| W52/7 |
Left rear crossmember ground point |
82G |
| W52/7 |
Left rear crossmember ground point |
91A |
| W71/3 |
Driver seat frame ground point 3 |
52A |
| W9/7 |
Left front ground point 2 |
68D |
| W9/7 |
Left front ground point 2 |
77D |
| X145/8 |
Body manufacturer Illumination electrical connector |
33A |
| X169 |
Backup camera electrical connector |
64H |
| X178 |
Front roof electrical connector |
62L |
| X18/52 |
MWH [HLS]/roof electrical connector |
87F |
| X18/53 |
MWH [HLS]/roof electrical connector 2 |
2E |
| X18/54 |
MWH [HLS]/roof electrical connector 3 |
61E |
| X18/67 |
MWH [HLS]/roof electrical connector 4 |
100G |
| X18/80 |
Cockpit and roof electrical connector 8 |
124G |
| X49/11 |
Left rear fog lamp electrical connector |
79J |
| X49/12 |
Right rear fog lamp electrical connector |
81J |
| X58/15 |
Load compartment socket |
48L |
| X58/4 |
Load compartment socket |
47L |
| X72 |
Stationary heater electrical connector |
100D |
| X72/10 |
Stationary heater electrical connector |
98D |
| X72/11 |
Stationary heater electrical connector |
102D |
| X8/20 |
Right roof/rear-end door electrical connector |
87H |
| X8/21 |
Right roof/rear-end door electrical connector |
4J |
| X8/21 |
Right roof/rear-end door electrical connector |
9J |
| X8/23 |
Left roof/rear-end door electrical connector |
2J |
| Z131 |
Identification lamp connector sleeve |
33G |
| Z21/16 |
Control circuit 1 central locking connector sleeve |
88D |
| Z21/17 |
Control circuit 1 central locking connector sleeve |
87D |
| Z3/59 |
Circuit 15 connector sleeve, rear-end door wiper motor |
28L |
| Z3/69 |
Tml. 15 connector sleeve |
59D |
| Z3/72 |
Tml. 15 connector sleeve |
58H |
| Z3/72 |
Tml. 15 connector sleeve |
107H |
| Z30/11 |
Left turn signal lamp connector sleeve |
17G |
| Z30/12 |
Right turn signal lamp connector sleeve |
18G |

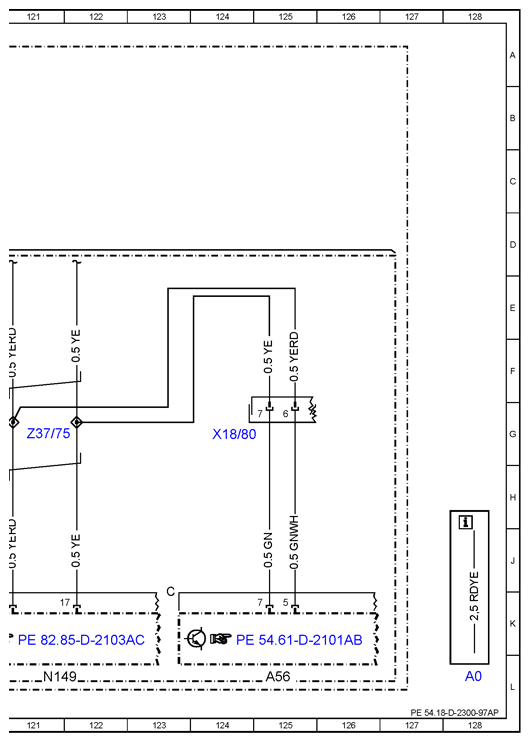

| Z37/75 |
Fleet management system CAN bus (LOW) connector sleeve |
121G |
| Z37/76 |
Fleet management system CAN bus (HIGH) connector sleeve |
120G |
| Z38 |
Backup lamp connector sleeve |
93H |
| Z43 |
Heated rear window connector sleeve |
3G |
| Z43 |
Heated rear window connector sleeve |
8G |
| Z43/2 |
Heated rear window connector sleeve |
4G |
| Z6/110 |
Interior lights ground connection connector sleeve |
54G |
| Z82/17 |
Rear-end door central locking connector sleeve |
85G |
