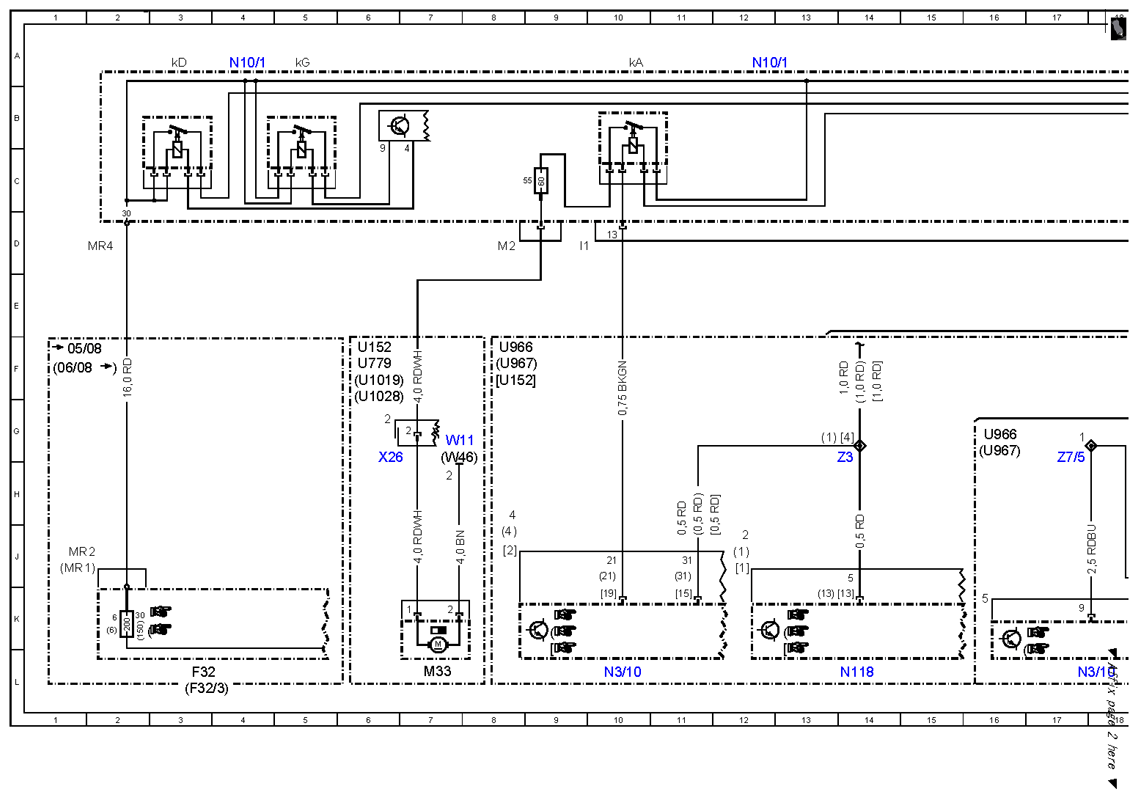

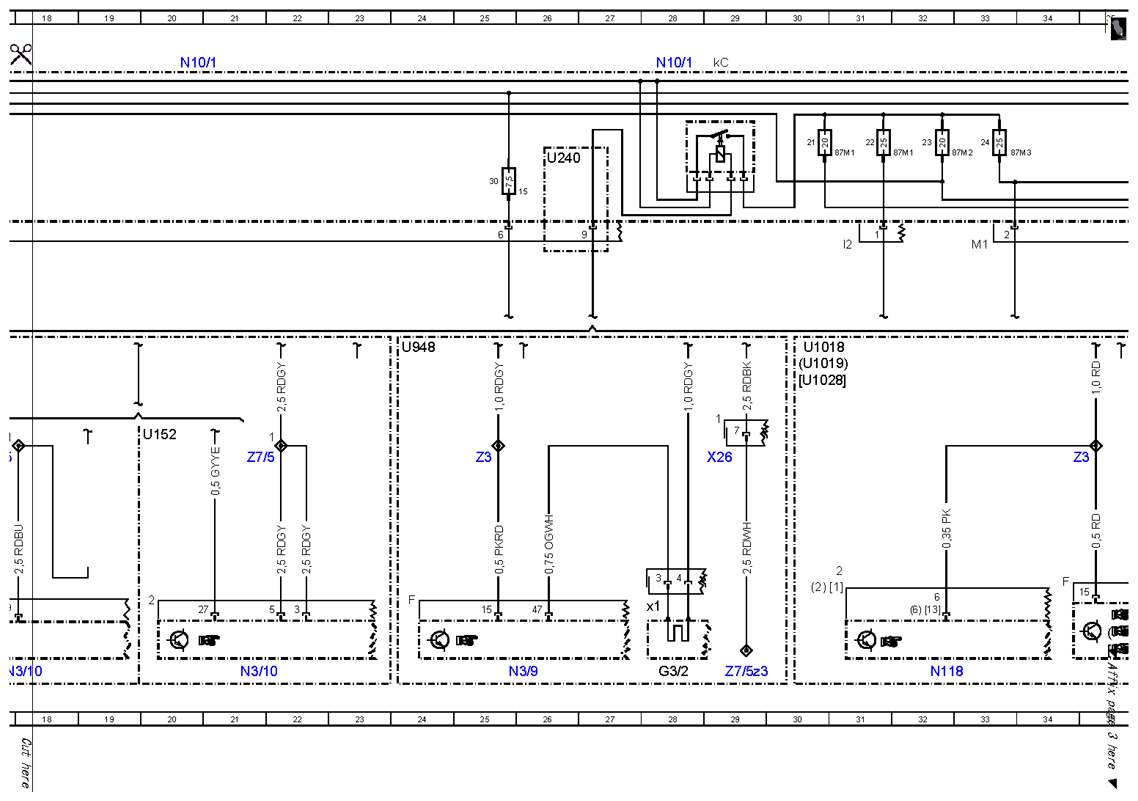

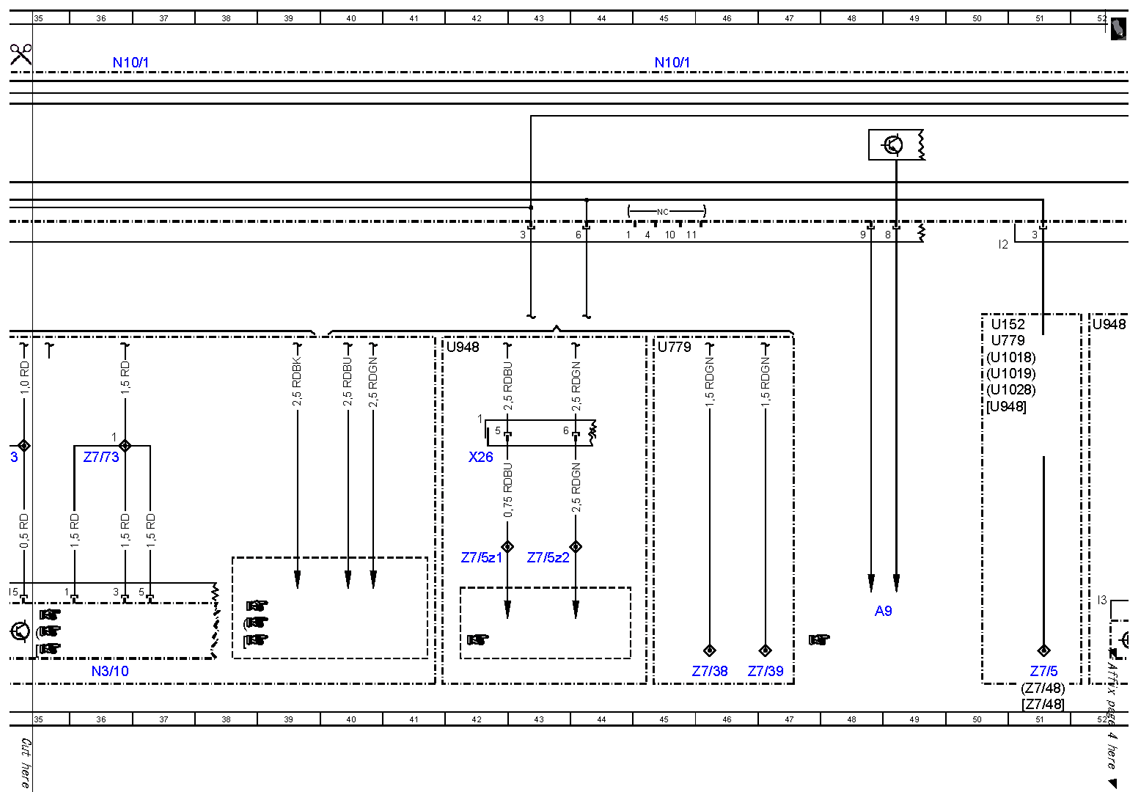

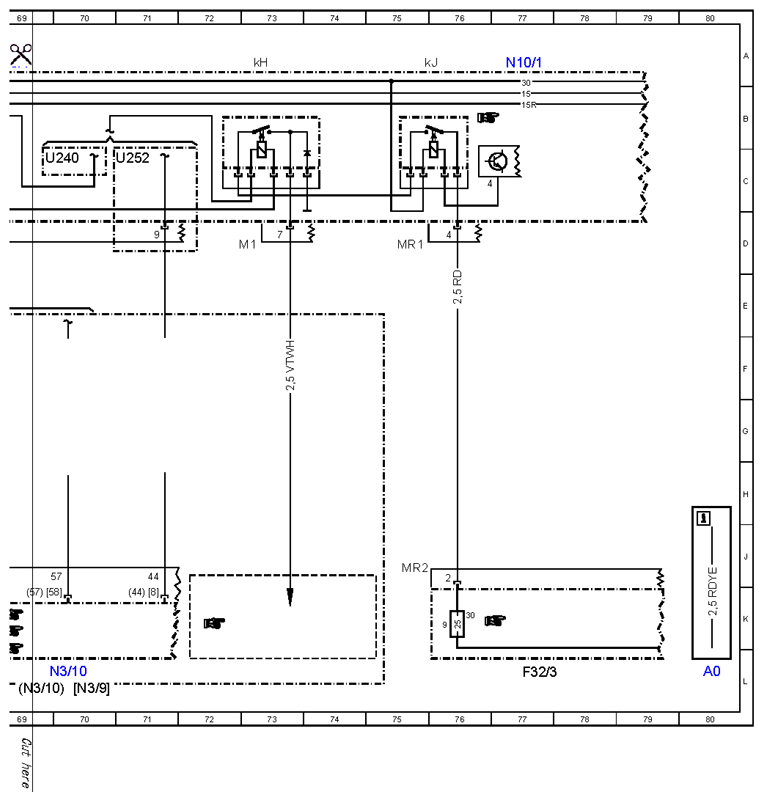

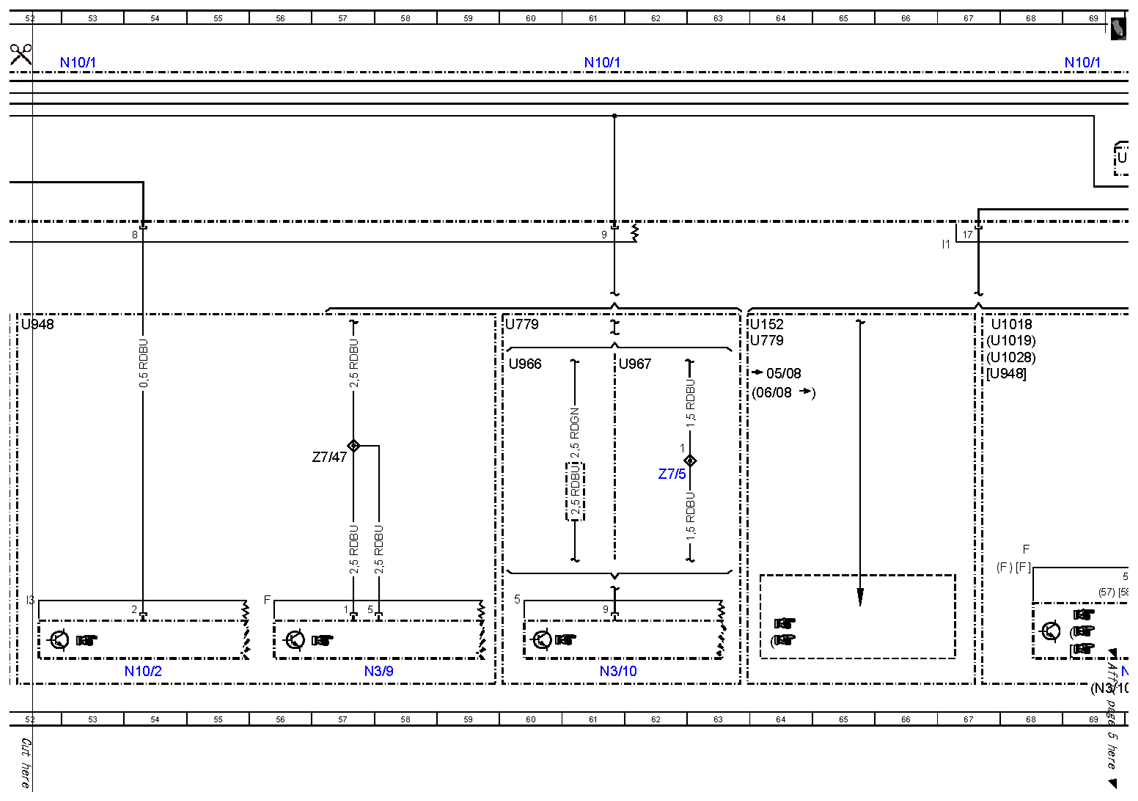

| A0 |
Color code key |
80L |
| A9 |
Refrigerant compressor |
48K |
| F32 |
Front prefuse |
3L |
| F32/3 |
Engine compartment prefuse box |
3L |
| F32/3 |
Engine compartment prefuse box |
77L |
| F32/3f6 |
Fuse 6 |
2K |
| F32/3f9 |
Fuse 9 |
76K |
| F32f6 |
Fuse 6 |
2K |
| G3/2 |
O2 sensor upstream of TWC [KAT] |
28L |
| G3/2x1 |
O2 sensor upstream of TWC [KAT] connector |
28K |
| M33 |
Electric air pump |
7L |
| N10/1 |
Front SAM control unit with fuse and relay module |
4A |
| N10/1 |
Front SAM control unit with fuse and relay module |
12A |
| N10/1 |
Front SAM control unit with fuse and relay module |
28A |
| N10/1 |
Front SAM control unit with fuse and relay module |
20A |
| N10/1 |
Front SAM control unit with fuse and relay module |
36A |
| N10/1 |
Front SAM control unit with fuse and relay module |
45A |
| N10/1 |
Front SAM control unit with fuse and relay module |
53A |
| N10/1 |
Front SAM control unit with fuse and relay module |
61A |
| N10/1 |
Front SAM control unit with fuse and relay module |
69A |
| N10/1 |
Front SAM control unit with fuse and relay module |
77A |
| N10/1f21 |
Fuse 21 |
30B |
| N10/1f22 |
Fuse 22 |
31B |
| N10/1f23 |
Fuse 23 |
32B |
| N10/1f24 |
Fuse 24 |
33B |
| N10/1f30 |
Fuse 30 |
25C |
| N10/1f55 |
Fuse 55 |
8C |
| N10/1kA |
Air pump relay |
10A |
| N10/1kC |
Circuit 87 relay, engine |
29A |
| N10/1kD |
Circuit 15 (2)/spare 1 relay (changeover contact) |
3A |
| N10/1kG |
Circuit 15R relay |
5A |
| N10/1kH |
Circuit 50 relay, starter |
73A |
| N10/1kJ |
Circuit 15 relay, starter |
75A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
54L |
| N118 |
Fuel pump control unit |
14L |
| N118 |
Fuel pump control unit |
32L |
| N3/10 |
ME-SFI [ME] control unit |
10L |
| N3/10 |
ME-SFI [ME] control unit |
17L |
| N3/10 |
ME-SFI [ME] control unit |
21L |
| N3/10 |
ME-SFI [ME] control unit |
36L |
| N3/10 |
ME-SFI [ME] control unit |
61L |
| N3/10 |
ME-SFI [ME] control unit |
69L |
| N3/10 |
ME-SFI [ME] control unit |
70L |
| N3/9 |
CDI control unit |
26L |
| N3/9 |
CDI control unit |
57L |
| N3/9 |
CDI control unit |
70L |
| U1018 |
Valid for gasoline engine 276 |
30F |
| U1018 |
Valid for gasoline engine 276 |
50F |
| U1018 |
Valid for gasoline engine 276 |
67E |
| U1019 |
Valid for engine 278 |
30F |
| U1019 |
Valid for engine 278 |
50F |
| U1019 |
Valid for engine 278 |
67F |
| U1019 |
Valid for engine 278 |
6F |
| U1028 |
Valid for engine 157 |
30F |
| U1028 |
Valid for engine 157 |
50F |
| U1028 |
Valid for engine 157 |
67F |
| U1028 |
Valid for engine 157 |
6G |
| U152 |
Valid for engine 156 |
8F |
| U152 |
Valid for engine 156 |
20G |
| U152 |
Valid for engine 156 |
50E |
| U152 |
Valid for engine 156 |
64E |
| U152 |
Valid for engine 156 |
6F |
| U240 |
Valid for all except ECO start/stop function |
69C |
| U240 |
Valid for all except ECO start/stop function |
26C |
| U252 |
Valid for ECO start/stop function |
70C |
| U779 |
Valid for engine 275 |
45F |
| U779 |
Valid for engine 275 |
50F |
| U779 |
Valid for engine 275 |
60E |
| U779 |
Valid for engine 275 |
64F |
| U779 |
Valid for engine 275 |
6F |
| U948 |
Valid for diesel engine 651 |
24F |
| U948 |
Valid for diesel engine 651 |
42F |
| U948 |
Valid for diesel engine 651 |
50G |
| U948 |
Valid for diesel engine 651 |
52E |
| U948 |
Valid for diesel engine 651 |
67F |
| U966 |
Valid for engine 275.953 |
8F |
| U966 |
Valid for engine 275.953 |
16G |
| U966 |
Valid for engine 275.953 |
60F |
| U967 |
Valid for engine 275.982 |
8F |
| U967 |
Valid for engine 275.982 |
16G |
| U967 |
Valid for engine 275.982 |
61F |
| W11 |
Ground (engine - electrical line connected) |
7G |
| W46 |
Ground (air pump) |
7G |
| X26 |
Interior and engine wiring harness connector |
6H |
| X26 |
Interior and engine wiring harness connector |
29H |
| X26 |
Interior and engine wiring harness connector |
42H |
| Z3 |
Tml. 15 connector sleeve |
14G |
| Z3 |
Tml. 15 connector sleeve |
35G |
| Z3 |
Tml. 15 connector sleeve |
25G |
| Z7/38 |
Circuit 87 M1i connector sleeve |
46L |
| Z7/39 |
Circuit 87 M2i connector sleeve |
46L |
| Z7/47 |
Circuit 87 D1 connector sleeve |
57G |
| Z7/48 |
Circuit 87 D2 connector sleeve |
51L |
| Z7/48 |
Circuit 87 D2 connector sleeve |
51L |
| Z7/5 |
Circuit 87 connector sleeve |
17G |
| Z7/5 |
Circuit 87 connector sleeve |
21G |
| Z7/5 |
Circuit 87 connector sleeve |
51L |
| Z7/5 |
Circuit 87 connector sleeve |
62H |
| Z7/5z1 |
Circuit 87 connector sleeve |
42J |
| Z7/5z2 |
Circuit 87 connector sleeve |
43J |
| Z7/5z3 |
Circuit 87 connector sleeve |
29L |
| Z7/73 |
Circuit 87 D4 connector sleeve |
36G |
