Wiring diagram for connector separation points - PE54.18-U-2300-97SAA

Code: Designation: Position:
A13 Electric parking brake control unit 48A
A13 Electric parking brake control unit 56A
A2/69 Digital sound processor 38L
A2/82 SDAR antenna 4L
A40/10 SPLITVIEW display 27A
A40/10 SPLITVIEW display 21A
A40/3 COMAND control unit 17L
A40/3 COMAND control unit 17L
A40/3 COMAND control unit 27L
A40/8 COMAND display 22A
A40/8 COMAND display 22A
A40/9 Front central operating unit 42L
A40/9x1 Front central operating unit connector 41
A85 Left front door lock unit 14L
B24/8 Attention assist sensor 62A
B58 Driver door infrared sensor 12L
B67/1 Left front KEYLESS-GO sensor unit 10L
CAN A Telematics CAN 22K
CAN F Central CAN 17B
CAN G Front end CAN 50K
CAN G Front end CAN 58K
H4/27 Center cockpit speaker (centerfill) 31A
H4/27 Center cockpit speaker (centerfill) 38A
H4/27 Center cockpit speaker (centerfill) 69L
N10/1 Front SAM control unit with fuse and relay module 34A
N10/1 Front SAM control unit with fuse and relay module 71L
N123/4 Emergency call system control unit 31L
N123/4 Emergency call system control unit 67A
N123/4 Emergency call system control unit 76A
N47-5 ESP control unit 62L
N69/1 Left front door control unit 13A
N69/5 KEYLESS-GO control unit 10A
N72/1 Upper control panel control unit 42A
N87/5 SDAR control unit 4A
N87/8 High-definition tuner control unit 4A
N93 Central gateway control unit 50L
N93 Central gateway control unit 58L
N93 Central gateway control unit 66L
N93 Central gateway control unit 75L
N93/1 Audio tuner control unit 38L
S76/15 Electric parking brake switch 47L
S76/15 Electric parking brake switch 54L
U1030 Valid for B & O sound system 36G
U172 Valid for high-definition tuner control unit 1B
U172 Valid for high-definition tuner control unit 5D
U399 Valid for attention assist 60A
U631 Valid for version with COMAND 19A
U816 Valid for satellite radio (SDAR) 1A
U816 Valid for satellite radio (SDAR) 1D
U816 Valid for satellite radio (SDAR) 3D
U90 Valid for Sound System 36G
U982 Valid for SPLITVIEW display 19B
U982 Valid for SPLITVIEW display 24A
U983 Valid for Audio/COMAND display 19B
X1/56 DAB/SDARS antenna separation point 3F
X1/56 DAB/SDARS antenna separation point 5F
X18 Cockpit wiring harness and FFS [RBA] connector 16G
X18 Cockpit wiring harness and FFS [RBA] connector 45E
X18 Cockpit wiring harness and FFS [RBA] connector 53E
X18 Cockpit wiring harness and FFS [RBA] connector 66E
X18 Cockpit wiring harness and FFS [RBA] connector 75E
X30/20 Central CAN voltage distributor connector 17A
X30/35 Telematics CAN voltage distributor connector 22L
X35/1 Left front door and FFS [RBA] connector 9E
X8/34 Left front door handle connector 9H
Z20/62z5 Screening end connector sleeve 25D
Z5z1 Connector sleeve (solder connector in harness) 14E
Z81/5 Circuit 58d COC connector sleeve 33E
Z81/5 Circuit 58d COC connector sleeve 71G
Z81z2 Circuit 58d connector sleeve 33L
Z81z2 Circuit 58d connector sleeve 71A

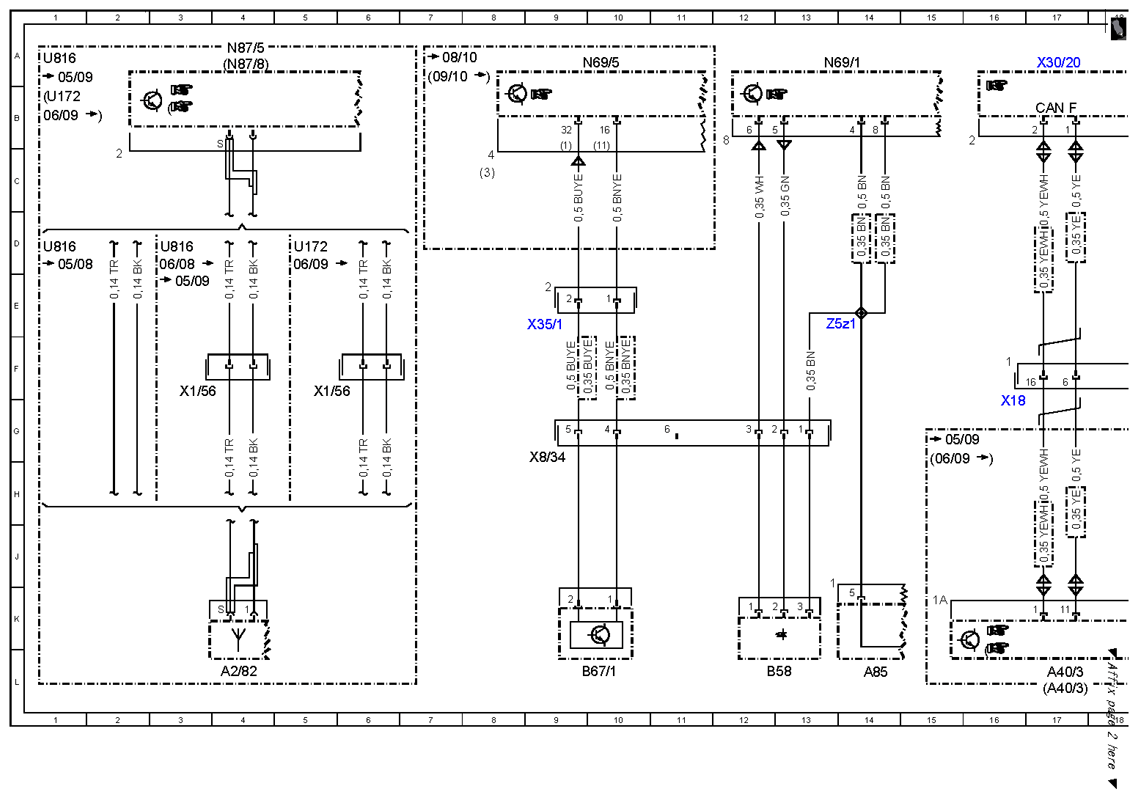

Fig 1: Connector Separation Points - Wiring Diagram (1 Of 5)
G10127824Courtesy of MERCEDES-BENZ USA

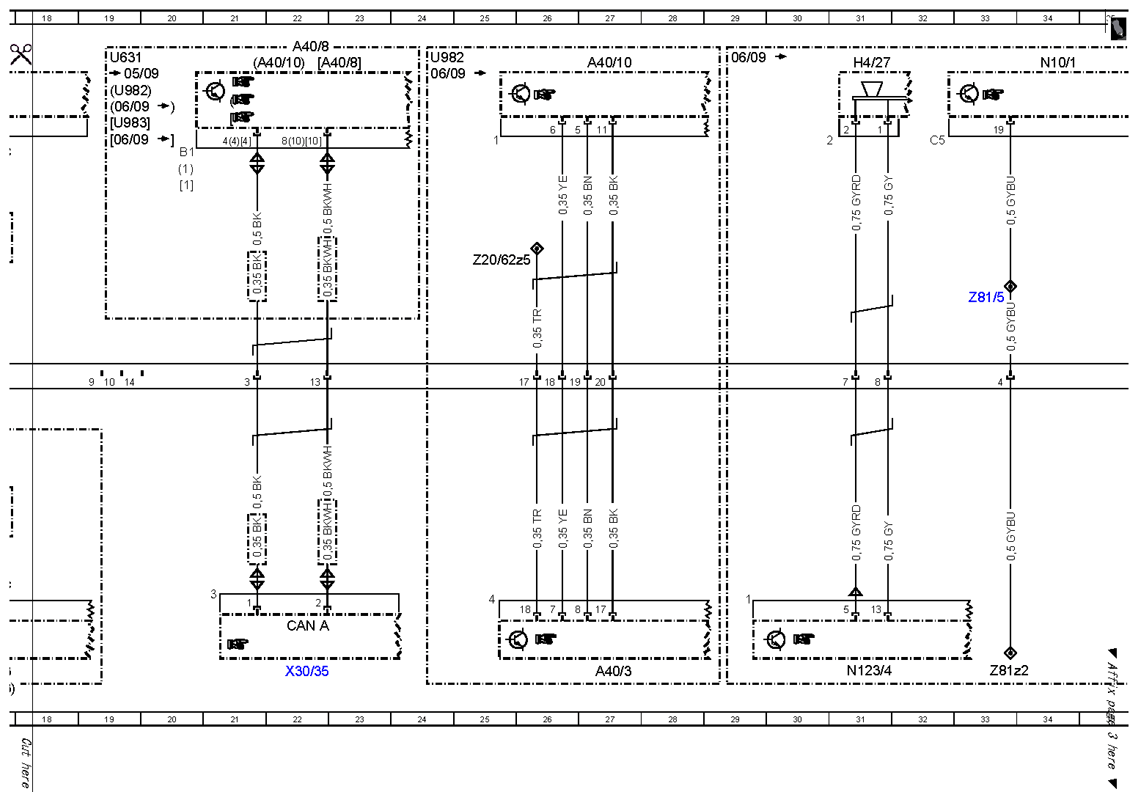

Fig 2: Connector Separation Points - Wiring Diagram (2 Of 5)
G10127825Courtesy of MERCEDES-BENZ USA

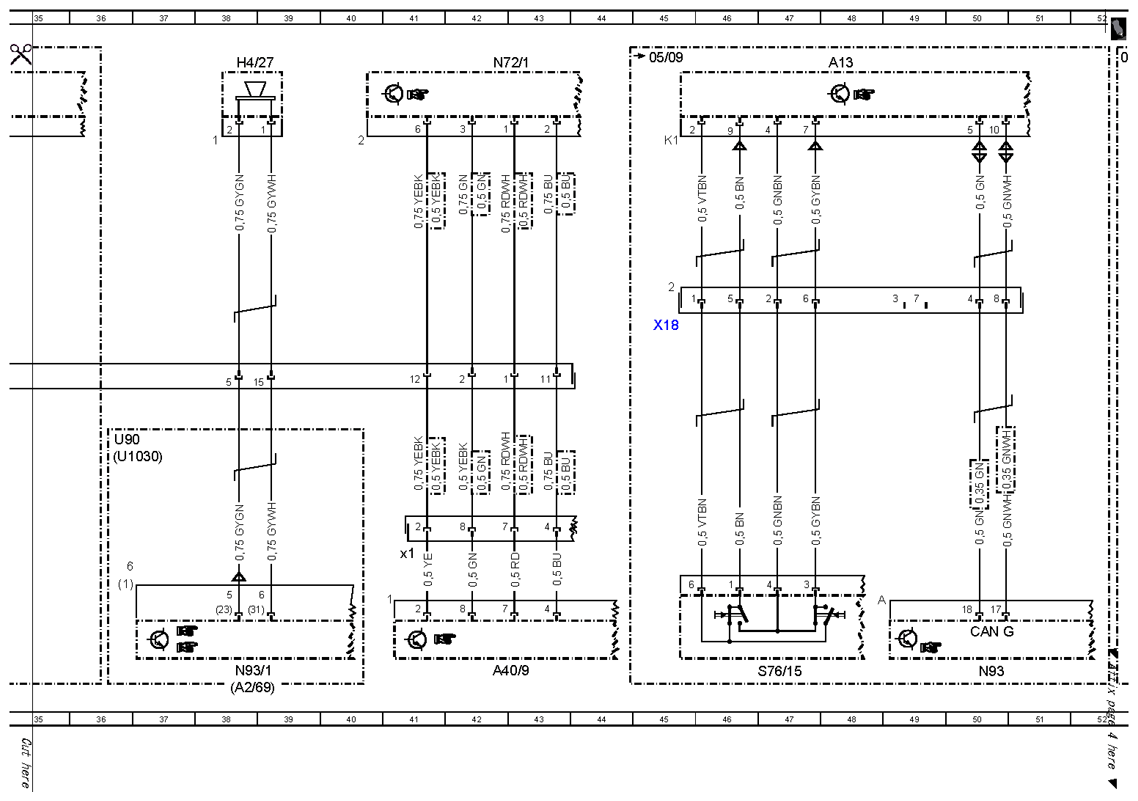

Fig 3: Connector Separation Points - Wiring Diagram (3 Of 5)
G10127826Courtesy of MERCEDES-BENZ USA

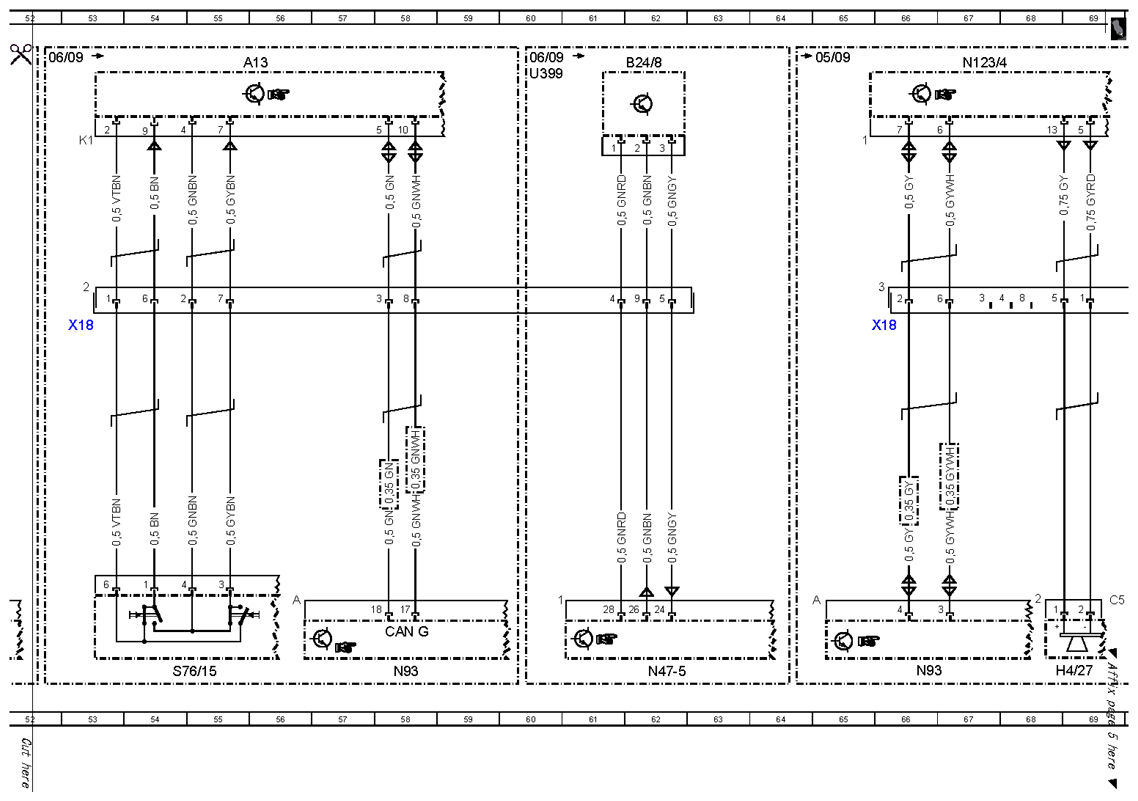

Fig 4: Connector Separation Points - Wiring Diagram (4 Of 5)
G10127827Courtesy of MERCEDES-BENZ USA

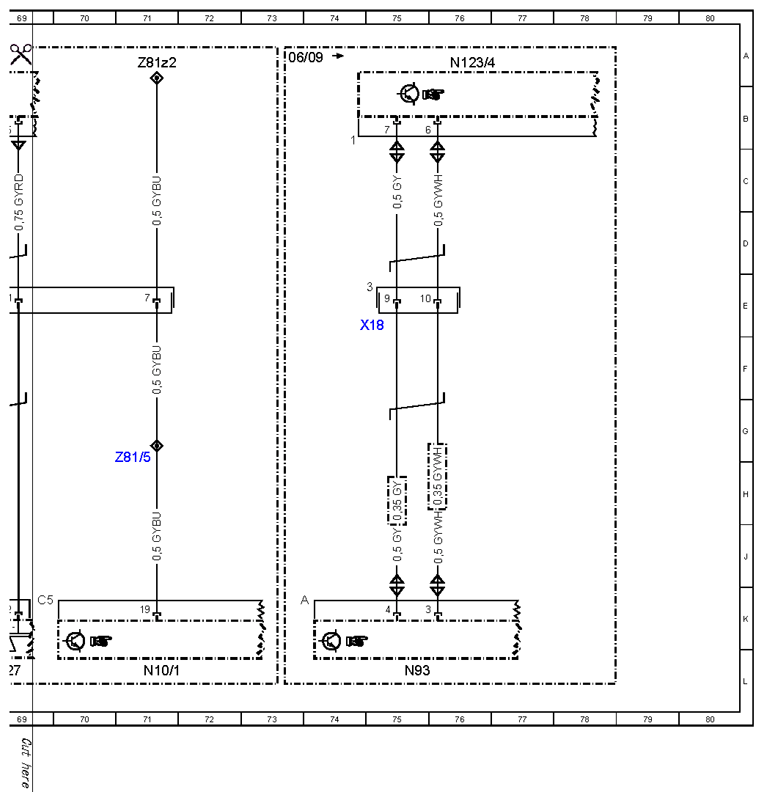

Fig 5: Connector Separation Points - Wiring Diagram (5 Of 5)
G10127828Courtesy of MERCEDES-BENZ USA
