Remove/install side window roller blind - AR72.12-P-2000SXS
MODEL 221.1 with CODE (Z07) Top protection
Shown on vehicle with hydraulic power windows
| Remove/install | |||
| 1 | Remove door lining (2) from left or right rear door | AR72.12-P-1010SXS | |

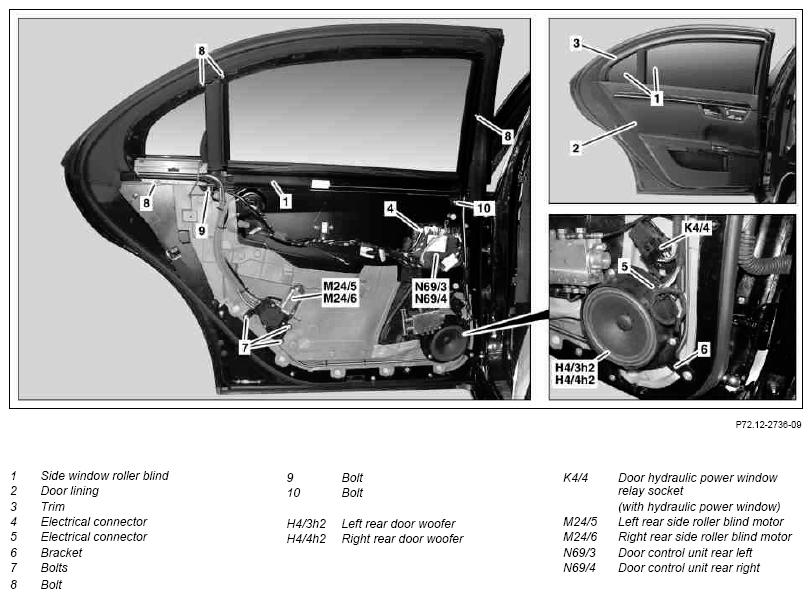

| 2 | Remove paneling (3) from window frame | Figure | |
| 3 | Expose electrical wiring harness and disconnect electrical connector (4) from left rear door control unit (N69/3) or right rear door control unit (N69/4) | ||
| 4 | Disconnect electrical connector (5) on left rear door woofer (H4/3h2) or right rear door woofer (H4/4h2) | ||
| 5.1 | Remove door hydraulic power window relay socket (K4/4) from bracket (6) | On vehicles with hydraulic power windows. | |
| 6 | Remove bracket (6) together with left rear door woofer (H4/3h2) or right rear door woofer (H4/4h2) | ||
| 7 | Remove bolts (7) on bracket of left rear side roller blind motor (M24/5) or right rear side roller blind motor (M24/6) | *BA72.12-P-1024-01N | |
| 8 | Remove bolts (8) | *BA72.12-P-1024-01N | |
| 9 | Remove bolts (9, 10) and remove side window roller blind (1) | ||
| 10 | Install in the reverse order | ||
| 11 | Normalize left rear side roller blind motor (M24/5) or right rear side roller blind motor (M24/6) by moving side window roller blind (1) all the way up and down |
REAR DOOR
| Number | Designation | Model 221 with code Z07/Z07+Z19 | ||
|---|---|---|---|---|
| BA72.12-P-1024-01N | Bolt, rear side roller blind to rear door | M5 | Nm | 4 |
| M6 | Nm | 4 | ||
