Remove/install side window roller blind - AR72.12-P-2000SX
MODEL 221.0 with CODE (297) Roller sun blinds in rear doors
MODEL 221.1 with CODE (297) Roller sun blinds in rear doors except CODE (Z07) Top protection

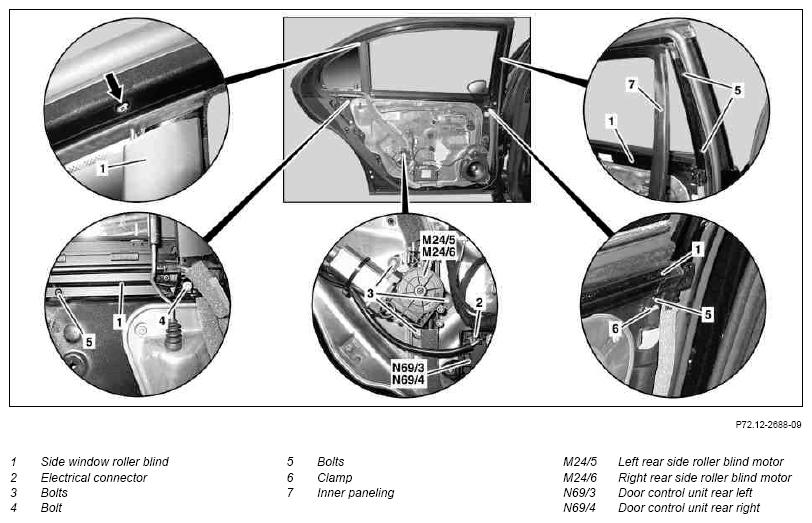

Shown on model 221.1
| Removal | |||
| 1 | Remove door lining from left or right rear door | AR72.12-P-1010SX | |
| 2 | Disconnect electrical connector (2) from left rear door control unit (N69/3) or right rear door control unit (N69/4) | ||
| 3 | Loosen inner paneling (7) from window frame until front bolts (5) are accessible | ||
| 4 | Unscrew screws (3, 4, 5) | ||
| 5 | Remove clamp (6) | ||

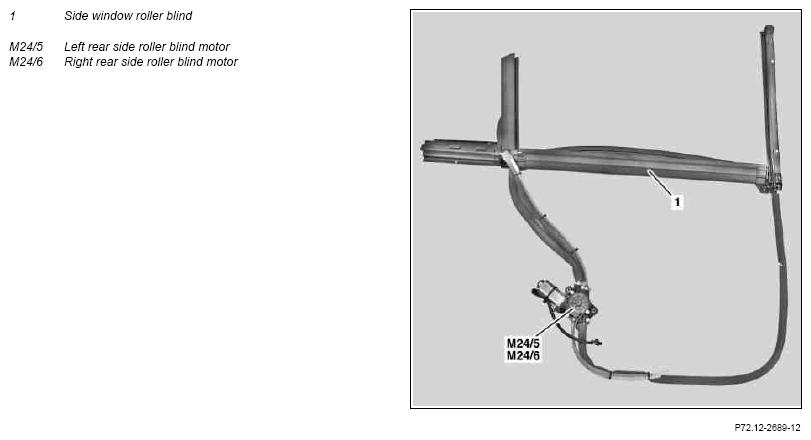

| 6 | Press side window roller blind (1) off of inner door panel and window frame and remove together with inner paneling (7). | Figure | |
| Install | |||
| 7 | Position side window roller blind (1) with inner paneling (7) on door module and on window frame (arrow) and tighten bolts (3, 4) | *BA72.12-P-1014-01M | |
| *BA72.12-P-1015-01M | |||
| 8 | Pull inner paneling (7) on front window frame to side and tighten bolts (5). | *BA72.12-P-1014-01M | |
| 9 | Position door frame seal above inner paneling (7). | ||
| 10 | Install clip (6). | ||
| 11 | Connect electrical connector (2) to left rear door control unit (N69/3) or right rear door control unit (N69/4) | ||
| 12 | Install rear door lining | AR72.12-P-1010SX |
REAR DOOR
| Number | Designation | Model 221 | ||
|---|---|---|---|---|
| BA72.12-P-1014-01M | Bolt, rear side roller blind to rear door | M5 | Nm | 5 |
| M6 | Nm | 8 | ||
| BA72.12-P-1015-01M | Bolt, gearbox to door module | Nm | 8 | |
