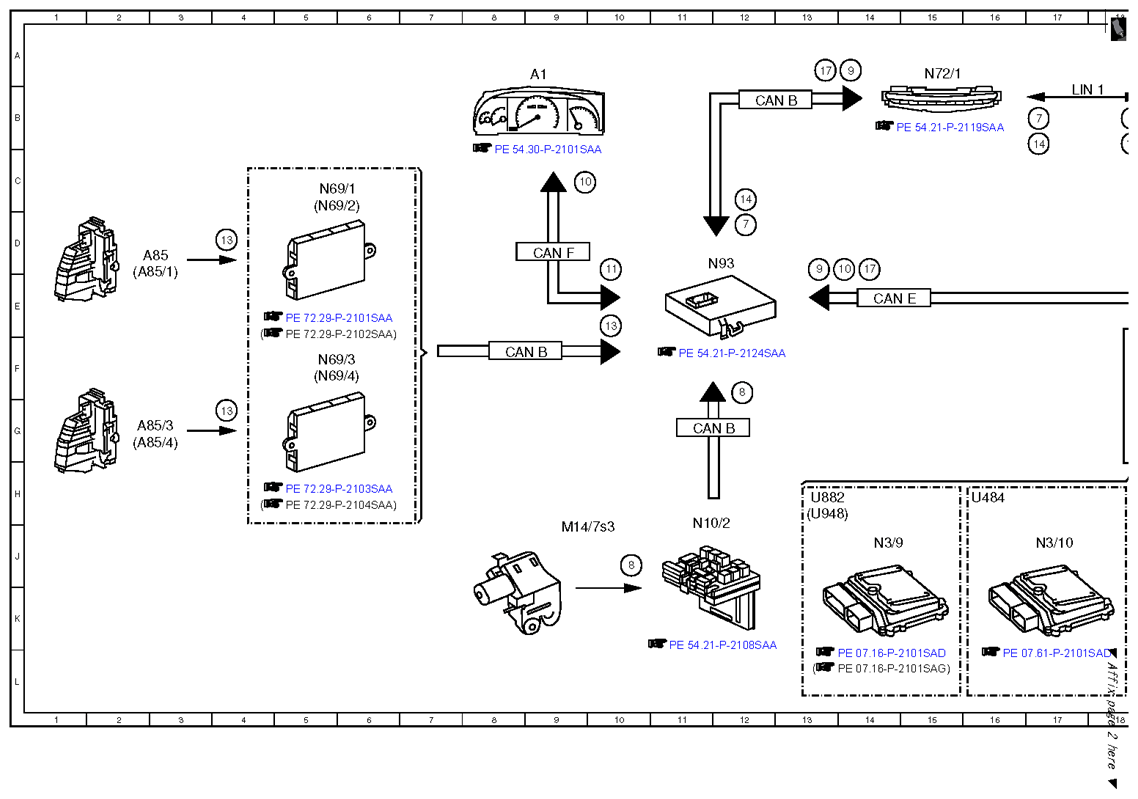

Electrical function schematic for Active Body Control (ABC) - PE32.50-P-2050-97SAC
MODEL 221.0 /1 with CODE (487) Active Body Control (ABC) as of Model Year 2010 /modification year 09 model refinement package
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 25F |
| 10 | Warning message issue, request | 14D |
| 10 | Warning message issue, request | 10C |
| 11 | Vehicle speed, signal | 10D |
| 11 | Vehicle speed, signal | 23E |
| 12 | Steering angle sensor, signal | 30K |
| 12 | Steering angle sensor, signal | 26G |
| 13 | Rotary tumbler switch, status | 4G |
| 13 | Rotary tumbler switch, status | 4D |
| 13 | Rotary tumbler switch, status | 10E |
| 13 | Rotary tumbler switch, status | 22E |
| 14 | Suspension settings switch, signal | 17B |
| 14 | Suspension settings switch, signal | 22E |
| 14 | Suspension settings switch, signal | 12C |
| 15 | ABC valve unit, actuation | 30E |
| 16 | Suction restrictor valve, actuation | 28D |
| 17 | Suspension settings switch (LED), actuation | 13A |
| 17 | Suspension settings switch (LED), actuation | 18B |
| 17 | Suspension settings switch (LED), actuation | 14D |
| 2 | Circuit 61, status | 23F |
| 3 | Pressure sensor, signal | 27E |
| 4 | Level sensor, signal | 27F |
| 5 | Lateral acceleration, signal | 25D |
| 6 | Body acceleration sensor, signal | 24D |
| 7 | Level control switch, signal | 17B |
| 7 | Level control switch, signal | 12D |
| 7 | Level control switch, signal | 23E |
| 8 | Trunk lid rotary tumbler microswitch, status | 10J |
| 8 | Trunk lid rotary tumbler microswitch, status | 23E |
| 8 | Trunk lid rotary tumbler microswitch, status | 12K |
| 9 | Level control switch (LED), actuation | 14A |
| 9 | Level control switch (LED), actuation | 18B |
| 9 | Level control switch (LED), actuation | 13D |
| A1 | Instrument cluster | 9A |
| A8/1 | Transmitter key | 26K |
| A85 | Left front door lock unit | 3D |
| A85/1 | Right front door lock switch | 3D |
| A85/3 | Left rear door lock unit | 2G |
| A85/4 | Right rear door lock unit | 3G |
| B22/10 | Right rear level sensor | 30H |
| B22/8 | Left front level sensor | 30H |
| B22/9 | Right front level sensor | 30H |
| B24/12 | ABC lateral acceleration sensor | 25B |
| B24/3 | Left front body lateral acceleration sensor | 23B |
| B24/4 | Right front body lateral acceleration sensor | 23C |
| B24/6 | Right rear body lateral acceleration sensor | 23C |
| B4/10 | Left rear ABC pressure sensor | 31E |
| B4/11 | Right rear ABC pressure sensor | 31F |
| B4/5 | ABC pressure sensor | 31E |
| B4/8 | Left front ABC pressure sensor | 31E |
| B4/9 | Right front ABC pressure sensor | 31E |
| CAN B | Interior CAN | 11G |
| CAN B | Interior CAN | 8F |
| CAN B | Interior CAN | 12B |
| CAN E | Chassis CAN | 14E |
| CAN E | Chassis CAN | 27G |
| CAN E | Chassis CAN | 25H |
| CAN E | Chassis CAN | 20F |
| CAN E | Chassis CAN | 20E |
| CAN F | Central CAN | 9D |
| LIN 1 | Instrument panel LIN | 17B |
| M14/7s3 | Trunk lid rotary tumbler microswitch | 9J |
| N10/2 | Rear SAM control unit with fuse and relay module | 11J |
| N3/10 | ME-SFI [ME] control unit | 17J |
| N3/10 | ME-SFI [ME] control unit | 19J |
| N3/10 | ME-SFI [ME] control unit | 22J |
| N3/9 | CDI control unit | 14J |
| N49 | Steering angle sensor | 31K |
| N51/2 | ABC control unit | 25D |
| N69/1 | Left front door control unit | 5C |
| N69/2 | Right front door control unit | 5D |
| N69/3 | Rear left door control unit | 5F |
| N69/4 | Right rear door control unit | 5F |
| N72/1 | Upper control panel control unit | 15A |
| N73 | EIS [EZS] control unit | 25J |
| N80 | Steering column module | 28J |
| N93 | Central gateway control unit | 12D |
| S6/2 | Cockpit switch group | 19A |
| S6/2s10 | Level adjustment switch | 19B |
| S6/2s15 | Chassis settings switch | 19B |
| U1018 | Valid for gasoline engine 276 | 18H |
| U1019 | Valid for engine 278 | 28C |
| U1019 | Valid for engine 278 | 27A |
| U1019 | Valid for engine 278 | 19J |
| U1028 | Valid for engine 157 | 28C |
| U1028 | Valid for engine 157 | 27A |
| U1028 | Valid for engine 157 | 19J |
| U484 | Valid for M273 ME | 16H |
| U484 | Valid for M273 ME | 28C |
| U779 | Valid for engine 275 | 21H |
| U882 | Valid for engine 629 | 13H |
| U948 | Valid for diesel engine 651 | 13H |
| Y36/1 | ABC front axle valve unit | 31F |
| Y36/2 | ABC rear axle valve unit | 31F |
| Y5 | ABC switchover valve | 27C |
| Y86/1 | ABC suction restrictor valve | 29D |
