| 1 |
Circuit 15, status |
25F |
| 10 |
Warning message issue, request |
11C |
| 10 |
Warning message issue, request |
16D |
| 11 |
Vehicle speed, signal |
12D |
| 11 |
Vehicle speed, signal |
23E |
| 12 |
Steering angle sensor, signal |
27G |
| 12 |
Steering angle sensor, signal |
30K |
| 13 |
Rotary tumbler switch, status |
22E |
| 13 |
Rotary tumbler switch, status |
12F |
| 13 |
Rotary tumbler switch, status |
7J |
| 13 |
Rotary tumbler switch, status |
7G |
| 14 |
Transmission mode switch, status |
8D |
| 14 |
Transmission mode switch, status |
5A |
| 14 |
Transmission mode switch, status |
3E |
| 14 |
Transmission mode switch, status |
13D |
| 14 |
Transmission mode switch, status |
22E |
| 15 |
ABC valve unit, actuation |
31E |
| 16 |
Suction restrictor valve, actuation |
27D |
| 17 |
Visual feedback, actuation |
21B |
| 2 |
Circuit 61, status |
24F |
| 3 |
Pressure sensor, signal |
27E |
| 4 |
Level sensor, signal |
27F |
| 5 |
Lateral acceleration, signal |
24D |
| 6 |
Body acceleration sensor, signal |
25D |
| 7 |
Level control switch, signal |
23E |
| 7 |
Level control switch, signal |
20B |
| 7 |
Level control switch, signal |
15D |
| 8 |
Trunk lid rotary tumbler microswitch, status |
14F |
| 8 |
Trunk lid rotary tumbler microswitch, status |
15H |
| 8 |
Trunk lid rotary tumbler microswitch, status |
23D |
| 9 |
Visual feedback, request |
16A |
| 9 |
Visual feedback, request |
15D |
| A1 |
Instrument cluster |
9C |
| A40/3 |
COMAND control unit |
7A |
| A40/9 |
Front central operating unit |
2C |
| A40/9s8 |
Transmission modes button |
2G |
| A8/1 |
Transmitter key |
26K |
| A85 |
Left front door lock unit |
6G |
| A85/1 |
Right front door lock switch |
6G |
| A85/3 |
Left rear door lock unit |
6K |
| A85/4 |
Right rear door lock unit |
6K |
| B22/10 |
Right rear level sensor |
30H |
| B22/8 |
Left front level sensor |
30H |
| B22/9 |
Right front level sensor |
30H |
| B24/12 |
ABC lateral acceleration sensor |
31A |
| B24/3 |
Left front body lateral acceleration sensor |
31B |
| B24/4 |
Right front body lateral acceleration sensor |
31B |
| B24/6 |
Right rear body lateral acceleration sensor |
31C |
| B4/10 |
Left rear ABC pressure sensor |
31E |
| B4/11 |
Right rear ABC pressure sensor |
31E |
| B4/5 |
ABC pressure sensor |
31D |
| B4/8 |
Left front ABC pressure sensor |
31E |
| B4/9 |
Right front ABC pressure sensor |
31E |
| CAN A |
Telematics CAN |
4B |
| CAN B |
Interior CAN |
15B |
| CAN B |
Interior CAN |
11G |
| CAN B |
Interior CAN |
14G |
| CAN E |
Chassis CAN |
22E |
| CAN E |
Chassis CAN |
22F |
| CAN E |
Chassis CAN |
25H |
| CAN E |
Chassis CAN |
27G |
| CAN F |
Central CAN |
12B |
| CAN F |
Central CAN |
11D |
| CAN F |
Central CAN |
7C |
| LIN 1 |
Instrument panel LIN |
21B |
| M14/7s3 |
Trunk lid rotary tumbler microswitch |
17G |
| N10/2 |
Rear SAM control unit with fuse and relay module |
14J |
| N3/10 |
ME-SFI [ME] control unit |
20J |
| N3/10 |
ME-SFI [ME] control unit |
22J |
| N3/9 |
CDI control unit |
17J |
| N49 |
Steering angle sensor |
31K |
| N51/2 |

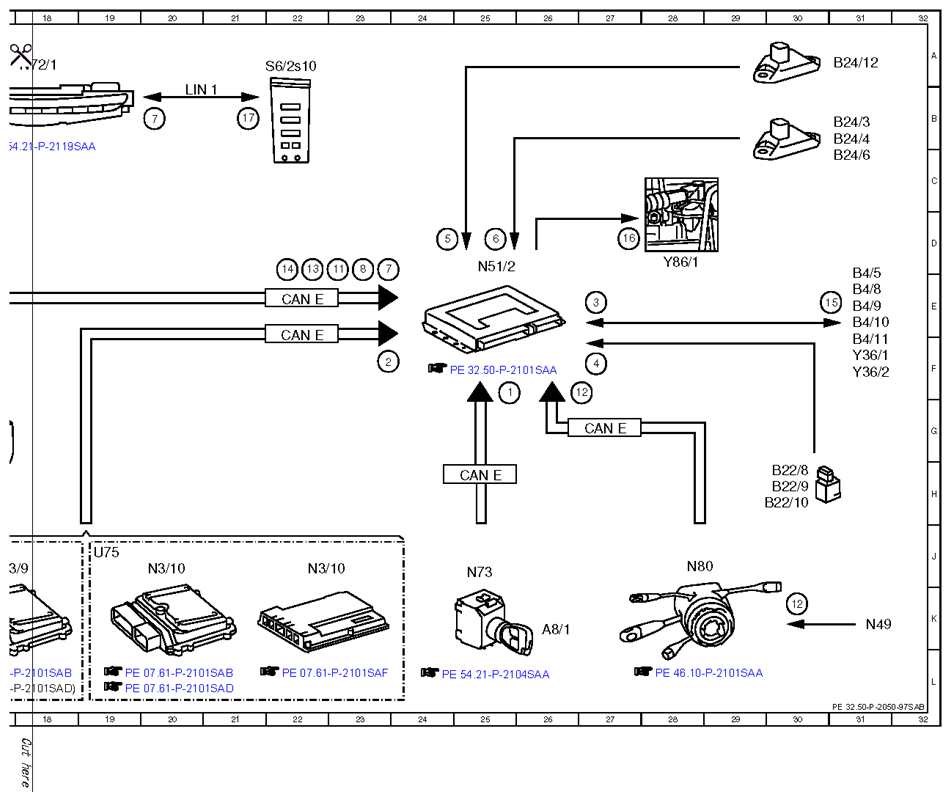

ABC control unit |
25D |
| N69/1 |
Left front door control unit |
9F |
| N69/2 |
Right front door control unit |
9F |
| N69/3 |
Rear left door control unit |
9H |
| N69/4 |
Right rear door control unit |
9J |
| N72/1 |
Upper control panel control unit |
18A |
| N73 |
EIS [EZS] control unit |
25J |
| N80 |
Steering column module |
28J |
| N93 |

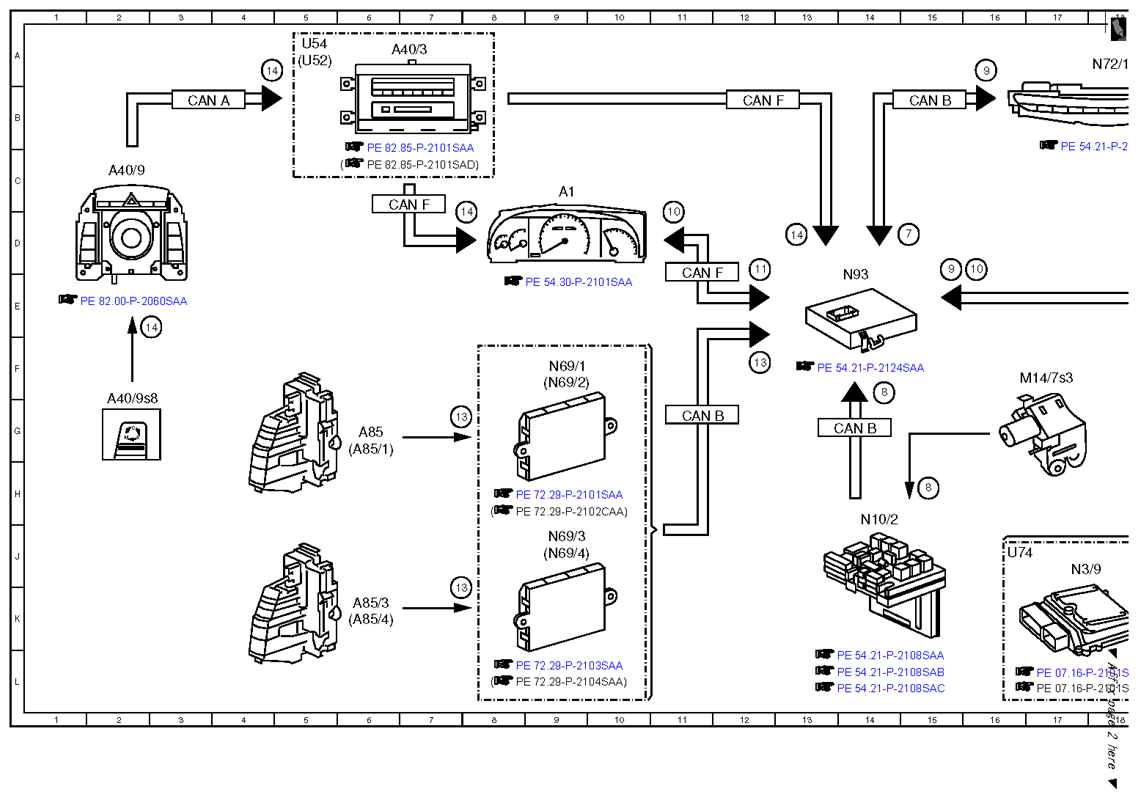

Central gateway control unit |
17J |
| S6/2s10 |
Level adjustment switch |
22A |
| U52 |
Valid for Japan |
5A |
| U54 |
Valid for all except Japan |
5A |
| U74 |
Valid for diesel engines |
16J |
| U75 |
Valid for gasoline engines |
19J |
| Y36/1 |
ABC front axle valve unit |
31F |
| Y36/2 |
ABC rear axle valve unit |
31F |
| Y86/1 |
ABC suction restrictor valve |
28D |
