Remove/install engine mount or engine crossmember at the rear - AR22.10-P-1180SW
ENGINES 272, 273, 276, 642 in MODEL 221.08/18
ENGINES 273 in MODEL 216.38
ENGINES 278 in MODEL 221.094/194, 216.39
MODIFICATION NOTES
| 29.5.08 | Value changed: Bolt for rear engine crossmember to body | *BA22.10-P-1007-03D |
| Remove/install | |||
| Notes on bolted connections with self tapping screws | AH00.00-P-0007-01SF | ||

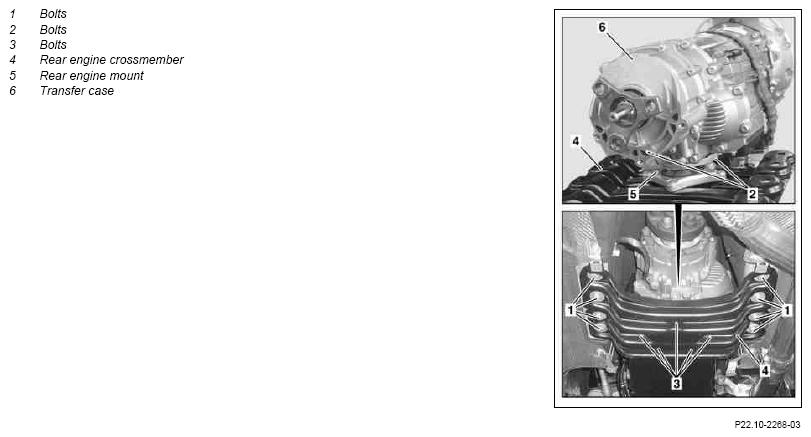

| 1 | Secure vehicle on vehicle lift | AR00.60-P-0100SX | |
| 2 | Remove rear section of lower engine compartment paneling | AR61.20-P-1105SX | |
| 3 | Support transfer case (6) and lift a little | ||
| 4 | Remove bolt (3) | *BA22.10-P-1005-03D | |
| *BA22.10-P-1005-03C | |||
| 5 | Remove screws/bolts (1) and remove rear engine crossmember (4) | *BA22.10-P-1007-03D | |
| *BA22.10-P-1007-03C | |||
| 6 | Remove bolts (2) and rear engine mount (5) from transfer case (6) | *BA22.10-P-1004-03D | |
| *BA22.10-P-1004-03C | |||
| 7 | Install in the reverse order |
ENGINE SUSPENSION, ENGINE MOUNTS, ENGINE SUPPORTS
| Number | Designation | Model 216.386/394 | |
|---|---|---|---|
| BA22.10-P-1004-03C | Bolt connecting rear engine mount to transmission bracket | Nm | 28 |
| BA22.10-P-1005-03C | Bolt, rear engine mount to rear engine crossmember | Nm | 28 |
| BA22.10-P-1007-03C | Bolt, rear engine crossmember to body | Nm | 45 |
ENGINE SUSPENSION, ENGINE MOUNTS, ENGINE SUPPORTS
| Number | Designation | Model 221.08/094/18/194 | |
|---|---|---|---|
| BA22.10-P-1004-03D | Bolt connecting rear engine mount to transmission bracket | Nm | 28 |
| BA22.10-P-1005-03D | Bolt, rear engine mount to rear engine crossmember | Nm | 28 |
| BA22.10-P-1007-03D | Bolt, rear engine crossmember to body | Nm | 45 |
