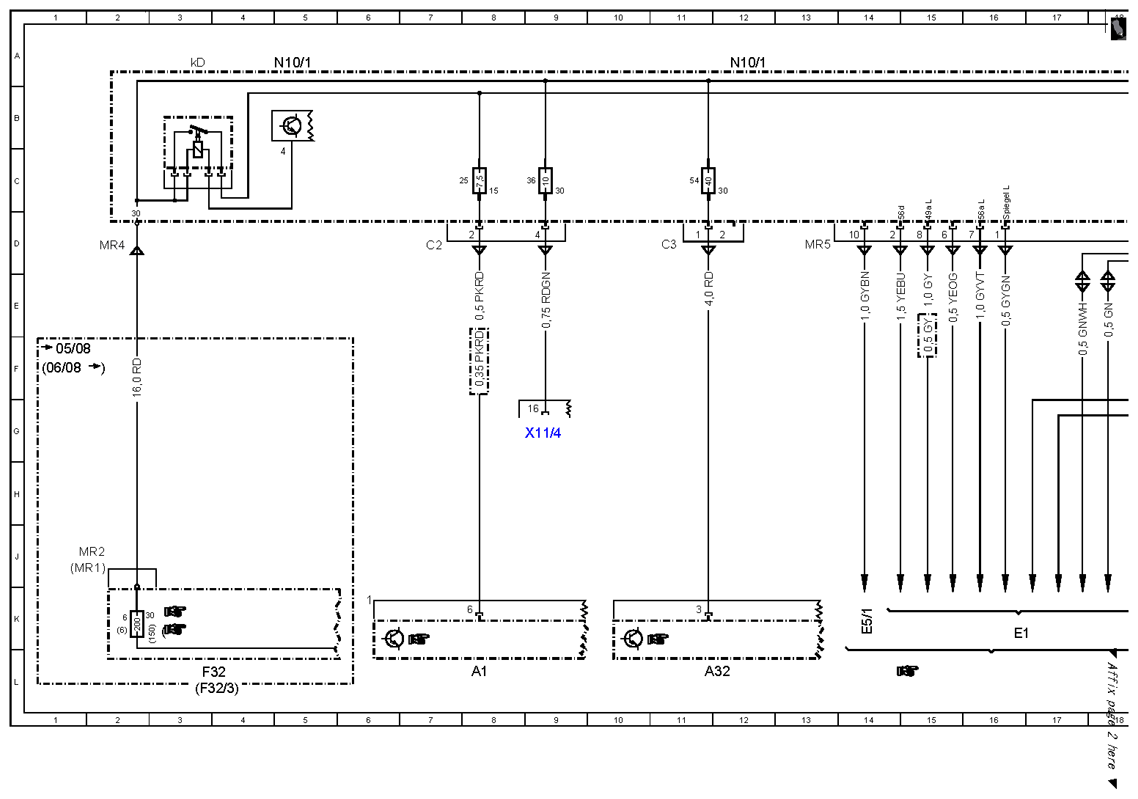

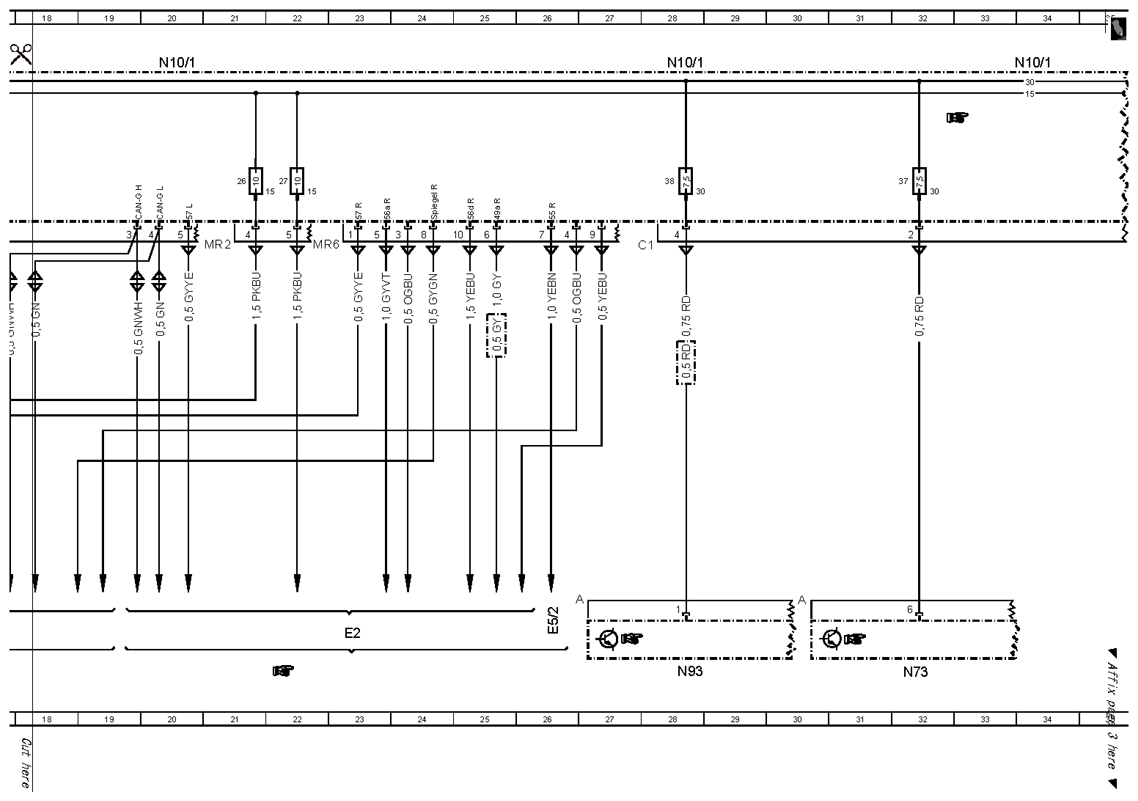

| A1 |
Instrument cluster |
8L |
| A32 |
AC air recirculation unit |
11L |
| E1 |
Left front lamp unit |
16K |
| E2 |
Right front lamp unit |
23K |
| E5/1 |
Left front fog lamp |
14K |
| E5/2 |
Right fog lamp |
26K |
| F32 |
Front prefuse |
4L |
| F32/3 |
Engine compartment prefuse box |
4L |
| F32/3f6 |
Fuse 6 |
2K |
| F32f6 |
Fuse 6 |
2K |
| N10/1 |
Front SAM control unit with fuse and relay module |
5A |
| N10/1 |
Front SAM control unit with fuse and relay module |
12A |
| N10/1 |
Front SAM control unit with fuse and relay module |
20A |
| N10/1 |
Front SAM control unit with fuse and relay module |
28A |
| N10/1 |
Front SAM control unit with fuse and relay module |
34A |
| N10/1f25 |
Fuse 25 |
7C |
| N10/1f26 |
Fuse 26 |
21C |
| N10/1f27 |
Fuse 27 |
22C |
| N10/1f36 |
Fuse 36 |
9C |
| N10/1f37 |
Fuse 37 |
32C |
| N10/1f38 |
Fuse 38 |
28C |
| N10/1f54 |
Fuse 54 |
11C |
| N10/1kD |
Circuit 15 (2)/spare 1 relay (changeover contact) |
3A |
| N73 |
EIS [EZS] control unit |
32L |
| N93 |
Central gateway control unit |
28L |
| X11/4 |
Data link connector |
9G |
