Electrical function schematic for dynamic idle speed increase - PE54.10-P-2063-97SAA

Code: Designation: Position:
1 Circuit 61, status 8E
1 Circuit 61, status 13E
2 Battery sensor, signal 15G
3 Alternator, signal 5G
4 Alternator, status 7E
4 Alternator, status 12E
5 Idle speed increase, request 5E
5 Idle speed increase, request 11E
6 Alternator, actuation 7H
B95 Battery sensor 14K
CAN B Interior CAN 12F
CAN E Chassis CAN 6F
G2 Alternator 7J
LIN B7 On-board electrical system LIN 14H
LIN C1 Drive train LIN 6G
N10/1 Front SAM control unit with fuse and relay module 14E
N3/10 ME-SFI [ME] control unit 2F
N3/10 ME-SFI [ME] control unit 2J
N3/9 CDI control unit 2B
N93 Central gateway control unit 9E
U152 Valid for engine 156 1H
U484 Valid for M273 ME 1E
U819 Valid for engine 272 1E
U819 Valid for engine 272 1H
U880 Valid for engine 642 1B
U882 Valid for engine 629 1C
U968 Valid for mild hybrid drive 2J
U977 Not valid for mild hybrid drive 2E

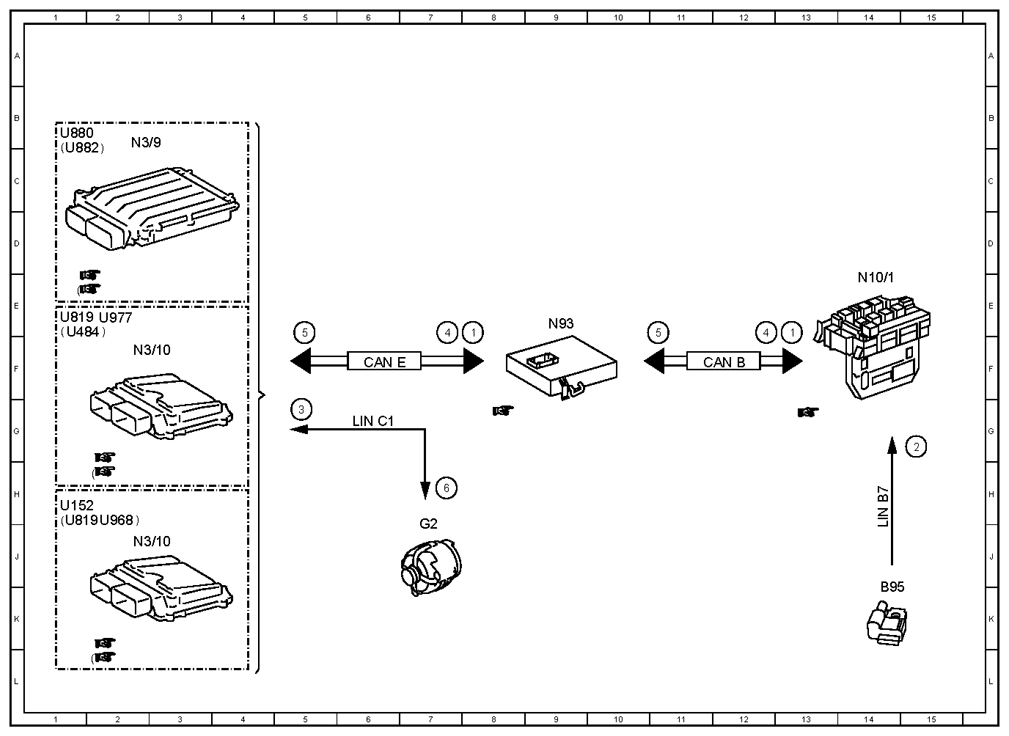

Fig 1: Dynamic Idle Speed Increase - Electrical Function Schematic
G10127746Courtesy of MERCEDES-BENZ USA
