Remove/install vacuum pump - AR43.05-P-1320SXH
MODEL 221.095/195 with ENGINE 272.974
| Remove/install | |||
| 1 | Open engine hood | ||
| 2 | Remove front engine cover and left engine air intake duct upstream of air filter | AR09.10-P-1150SX | |

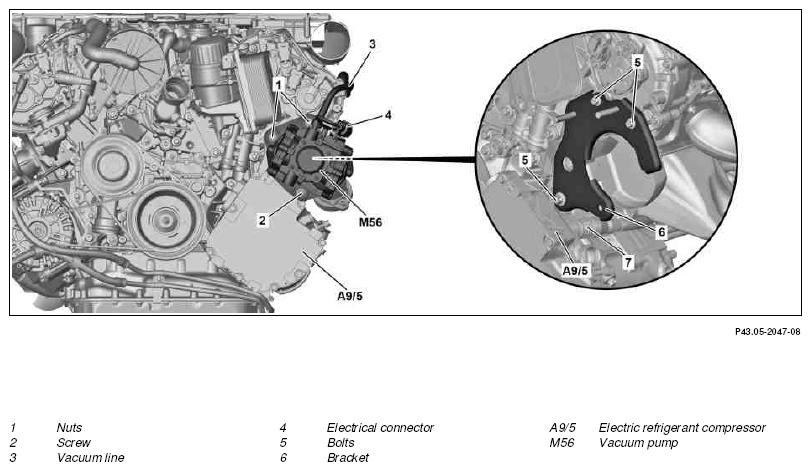

| 3 | Remove vacuum line (3) from vacuum pump (M56) and set aside | ||
| 4 | Detach electrical connector (4) from vacuum pump (M56) | ||
| 5 | Remove bolt (2), unscrew nuts (1) and lift out vacuum pump (M56) | Nut/bolt, electric vacuum pump bracket to bracket | *BA43.05-P-1002-01I |
| 6 | Remove holder from vacuum pump (M56) | When replacing vacuum pump (M56). | |
| *BA43.05-P-1005-01I | |||
| 7 | Detach electric refrigerant compressor (A9/5) and place to one side with lines still connected | When removing bracket (6) of vacuum pump (M56). | AR83.55-P-5300SXH |
| 8 | Unscrew bolts (5) and remove bracket (6) | When replacing bracket (6). | |
| *BA43.05-P-1003-01I | |||
| 9 | Check rubber suspension of vacuum pump (M56) and replace if necessary | ||
| 10 | Install in the reverse order | ||
| 11 | Read out fault memory with STAR DIAGNOSIS and erase if necessary | ||
| AD00.00-P-2000-04A | |||
| 12 | Erase running time of vacuum pump (M56) in ESP control unit using STAR DIAGNOSIS | When replacing vacuum pump (M56). |
VACUUM PUMP
| Number | Designation | MODEL 221 with ENGINE 272 | |
|---|---|---|---|
| BA43.05-P-1003-01I | Bolt, electric vacuum pump bracket to front of cylinder head cover | Nm | 9 |
VACUUM PUMP
| Number | Designation | MODEL 221 with ENGINE 272 | |
|---|---|---|---|
| BA43.05-P-1002-01I | Nut/bolt, electric vacuum pump bracket to bracket | Nm | 23 |
VACUUM PUMP
| Number | Designation | MODEL 221 with ENGINE 272 | |
|---|---|---|---|
| BA43.05-P-1005-01I | Bolt, bracket to electric vacuum pump | Nm | 9 |
