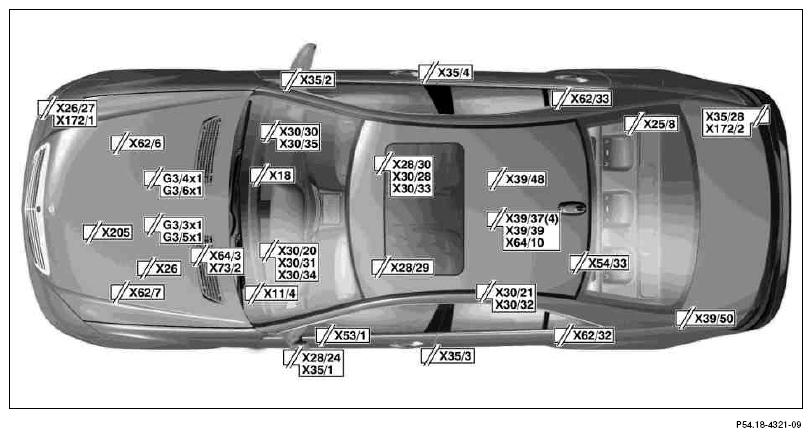

Arrangement and assignment of the wiring and plug connectors - GF00.19-U-1000SAA
MODEL 221
| G3/3x1 | Left O2 sensor upstream TWC [KAT] connector | GF00.19-U-1000-01SAA | |
| G3/5x1 | Left O2 sensor downstream TWC [KAT] connector | GF00.19-U-1000-01SAA | |
| G3/4x1 | Right O2 sensor upstream TWC [KAT] connector | GF00.19-U-1000-02SAA | |
| G3/6x1 | Right O2 sensor downstream TWC [KAT] connector | GF00.19-U-1000-02SAA | |
| X11/4 | Data link connector | GF00.19-U-1000-03SAA | |
| X18 | Cockpit wiring harness and FFS [RBA] connector | GF00.19-U-1000-03SAA | |
| X25/8 | Overhead control panel and FFS [RBA] connector | GF00.19-U-1000-05SAA | |
| X26 | Interior and engine wiring harness connector | GF00.19-U-1000-01SAA | |
| X26/27 | PTS, front bumper connector | GF00.19-U-1000-02SAA | |
| X28/24 | Interior/telematics connector | GF00.19-U-1000-04SAA | |
| X28/29 | Driver-side FFS [RBA]/seat airbag separation point | GF00.19-U-1000-04SAA | |
| X28/30 | Passenger-side FFS [RBA]/seat airbag separation point | GF00.19-U-1000-05SAA | |
| X30/20 | Central CAN voltage distributor connector | GF00.19-U-1000-03SAA | |
| X30/21 | Drive train CAN voltage distributor connector | GF00.19-U-1000-04SAA | |
| X30/28 | Vehicle dynamics CAN voltage distributor connector | GF00.19-U-1000-05SAA | |
| X30/30 | Chassis CAN/FFS [RBA] voltage distributor connector | GF00.19-U-1000-03SAA | |
| X30/31 | Chassis CAN/cockpit voltage distributor connector | GF00.19-U-1000-03SAA | |
| X30/32 | Left interior CAN/FFS [RBA] voltage distributor connector | GF00.19-U-1000-04SAA | |
| X30/33 | Right interior CAN/FFS [RBA] voltage distributor connector | GF00.19-U-1000-05SAA | |
| X30/34 | Interior CAN/cockpit voltage distributor connector | GF00.19-U-1000-03SAA | |
| X30/35 | Telematics CAN voltage distributor connector | GF00.19-U-1000-03SAA | |
| X35/1 | Left front door and FFS [RBA] connector | GF00.19-U-1000-04SAA | |
| X35/2 | Right front door and FFS [RBA] connector | GF00.19-U-1000-05SAA | |
| X35/3 | Left rear door separation point | GF00.19-U-1000-04SAA | |
| X35/4 | Right rear door separation point | GF00.19-U-1000-05SAA | |
| X35/28 | PTS, rear bumper connector | GF00.19-U-1000-07SAA | |
| X39/37 (4) | Portable CTEL separation point | GF00.19-U-1000-04SAA | |
| X39/39 | Handy connector | GF00.19-U-1000-04SAA | |
| X39/48 | Breakdown assistance/info button connector | GF00.19-U-1000-05SAA | |
| X39/50 | Fiber optical cable connector (MOST) | GF00.19-U-1000-06SAA | |
| X53/1 | Air conditioning connector | GF00.19-U-1000-04SAA | |
| X54/33 | Left rear multicontour backrest connector | GF00.19-U-1000-04SAA | |
| X62/6 | Right front axle multiple circuit junction connector, major assembly compartment | GF00.19-U-1000-02SAA | |
| X62/7 | Left front axle multiple circuit junction connector, major assembly compartment | GF00.19-U-1000-01SAA | |
| X62/32 | Left rear axle multiple circuit junction connector | GF00.19-U-1000-04SAA | |
| X62/33 | Right rear axle multiple circuit junction connector | GF00.19-U-1000-05SAA | |
| X64/3 | Wiper park heater connector | GF00.19-U-1000-01SAA | |
| X64/10 | Rear blower intermediate connector | GF00.19-U-1000-04SAA | |
| X73/2 | Coolant circulation pump connector | GF00.19-U-1000-01SAA | |
| X172/1 | Radar sensors/FFS [RBA] connector, front bumper | GF00.19-U-1000-02SAA | |
| X172/2 | Radar sensors/FFS [RBA] connector, rear bumper | GF00.19-U-1000-07SAA | |
| X205 | Tumble flap/variable intake manifold switchover valves connector | GF00.19-U-1000-01SAA | |
| GF00.19-U-1000-01SAA | Arrangement and assignment of the wiring and plug connectors, engine compartment (left) | GF00.19-U-1000-01SAA | |
| GF00.19-U-1000-02SAA | Arrangement and assignment of the wiring and plug connectors, engine compartment (right) | GF00.19-U-1000-02SAA | |
| GF00.19-U-1000-03SAA | Arrangement and assignment of the wiring and plug connectors, interior compartment (cockpit) | GF00.19-U-1000-03SAA | |
| GF00.19-U-1000-04SAA | Arrangement and assignment of the wiring and plug connectors, interior compartment (left) | GF00.19-U-1000-04SAA | |
| GF00.19-U-1000-05SAA | Arrangement and assignment of the wiring and plug connectors, interior compartment (right) | GF00.19-U-1000-05SAA | |
| GF00.19-U-1000-06SAA | Arrangement and assignment of the wiring and plug connectors, trunk (left) | GF00.19-U-1000-06SAA | |
| GF00.19-U-1000-07SAA | Arrangement and assignment of the wiring and plug connections, trunk (right) | GF00.19-U-1000-07SAA |
