Wiring diagram of fire extinguishing system control module - PE86.10-U-2101-97SFA

Code: Designation: Position:
B65 Engine fire extinguishing system temperature sensor 11L
B65 Engine fire extinguishing system temperature sensor 13L
B65 Engine fire extinguishing system temperature sensor 17L
B65 Engine fire extinguishing system temperature sensor 18L
B65/1 Rear fire extinguishing system temperature sensor 15L
B65/1 Rear fire extinguishing system temperature sensor 20L
F7 Fuse box I, rear 3L
F7f6 Fuse 6 1K
H13 Fire extinguishing system warning buzzer 5L
N100 Fire extinguishing system control unit 5A
N100 Fire extinguishing system control unit 11A
N100 Fire extinguishing system control unit 28A
N100 Fire extinguishing system control unit 18A
N100 Fire extinguishing system control unit 37A
R10 Fresh air system/fire extinguishing system emergency activate button balance resistor 34L
R42 Extinguishing agent reservoir squib 1 6L
R42/1 Extinguishing agent reservoir squib 2 7L
S62/27 Extinguishing agent reservoir 1 pressure monitoring switch 10L
S62/27x1 Fire extinguishing tank 1 pressure monitor connector 10J
S62/28 Extinguishing agent reservoir 2 pressure monitoring switch 8L
S62/28x1 Fire extinguishing tank 2 pressure monitor connector 8J
S62/29 Fire extinguishing system switch 30L
S62/41 Fresh air system/fire extinguishing system emergency activate button 38L
W7/1 Ground (right taillamp in trunk) 6E
X11/42 Fire extinguishing system diagnostic interface 22H
X15/11 Fire extinguishing system separation point 25G
X203 Fire extinguishing system switch separation point 29H
X203/1 Fresh air system emergency switch separation point 35H
X203/2 Fresh air system/fire extinguishing system emergency activate button separation point 36H
Z50/5 Tml. 15 connector sleeve 26E
Z6/16z1 AAC [KLA] temperature sensors ground connector sleeve 13G
Z6/16z1 AAC [KLA] temperature sensors ground connector sleeve 21G
Z6/1z7 Ground connector sleeve 7G
Z6/1z7 Ground connector sleeve 29E
Z6/1z7 Ground connector sleeve 35E
Z7/40z8 Tml. 30 connector sleeve 1E
Z7/40z8 Tml. 30 connector sleeve 20D
Z78 Solder connector in fresh air system emergency sensors wiring harness 27E
Z78z2 Solder connector in fresh air system emergency sensors wiring harness 32E
Z78z3 Solder connector in fresh air system emergency sensors wiring harness 37E
Z81/4z3 FFS [RBA] circuit 58d connector sleeve 28E

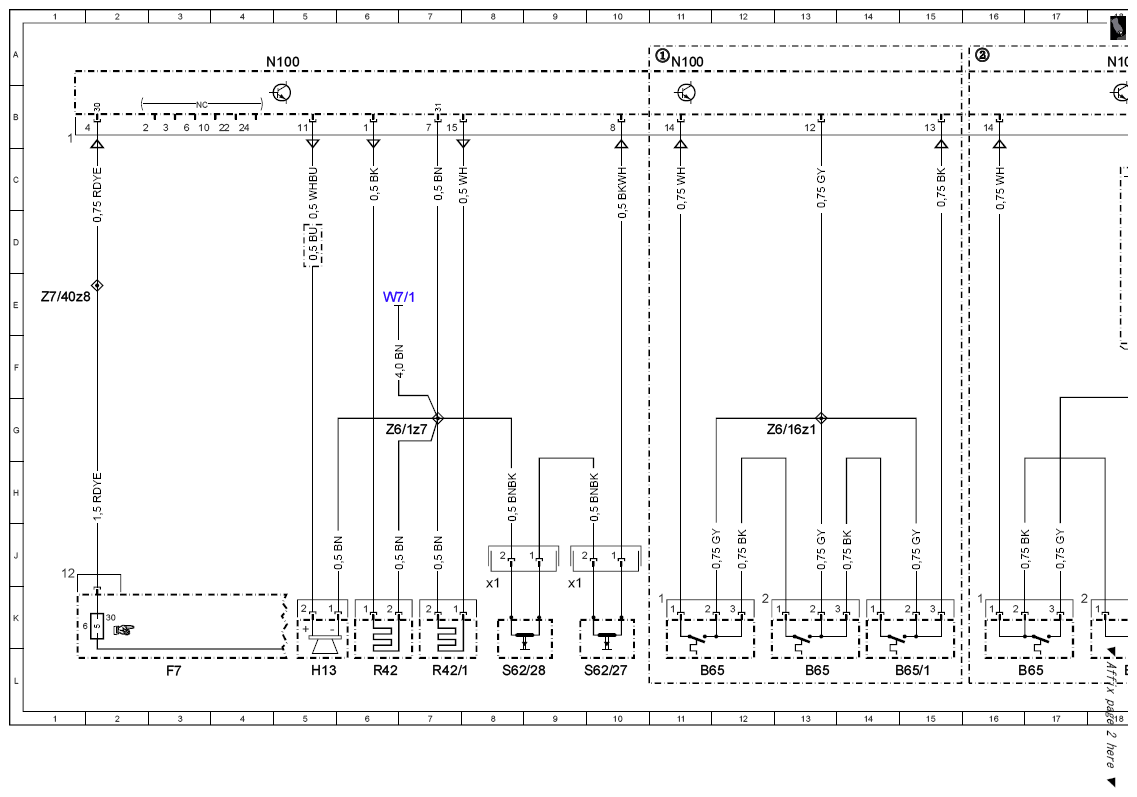

Fig 1: Fire Extinguishing System Control Module - Wiring Diagram (1 Of 3)
G10129557Courtesy of MERCEDES-BENZ USA

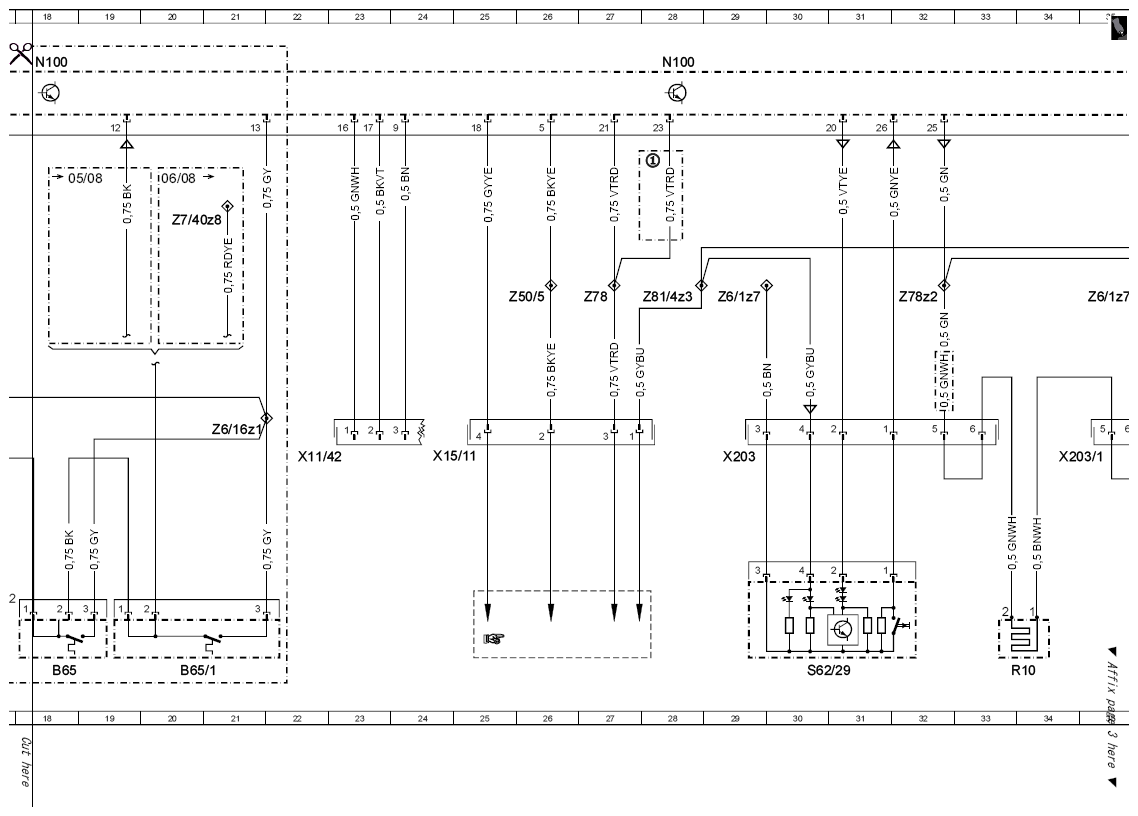

Fig 2: Fire Extinguishing System Control Module - Wiring Diagram (2 Of 3)
G10129558Courtesy of MERCEDES-BENZ USA
Fig 3: Fire Extinguishing System Control Module - Wiring Diagram (3 Of 3)
G10129559Courtesy of MERCEDES-BENZ USA
