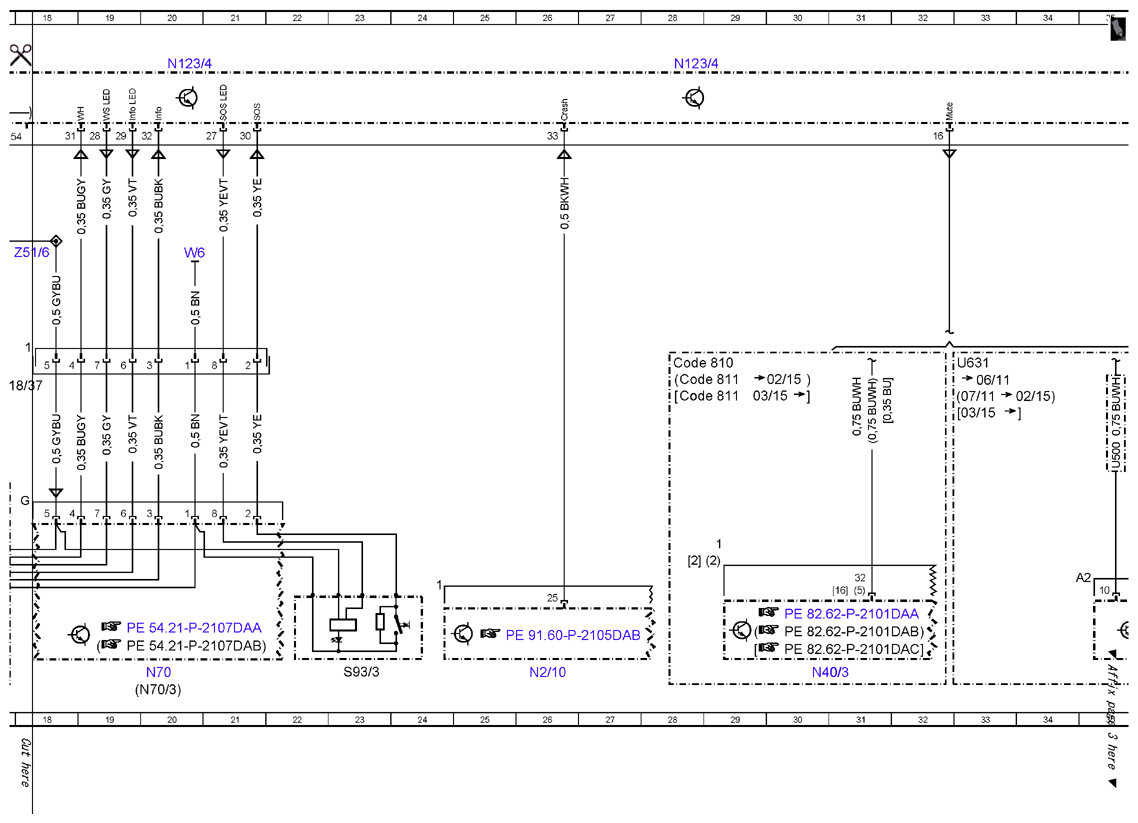

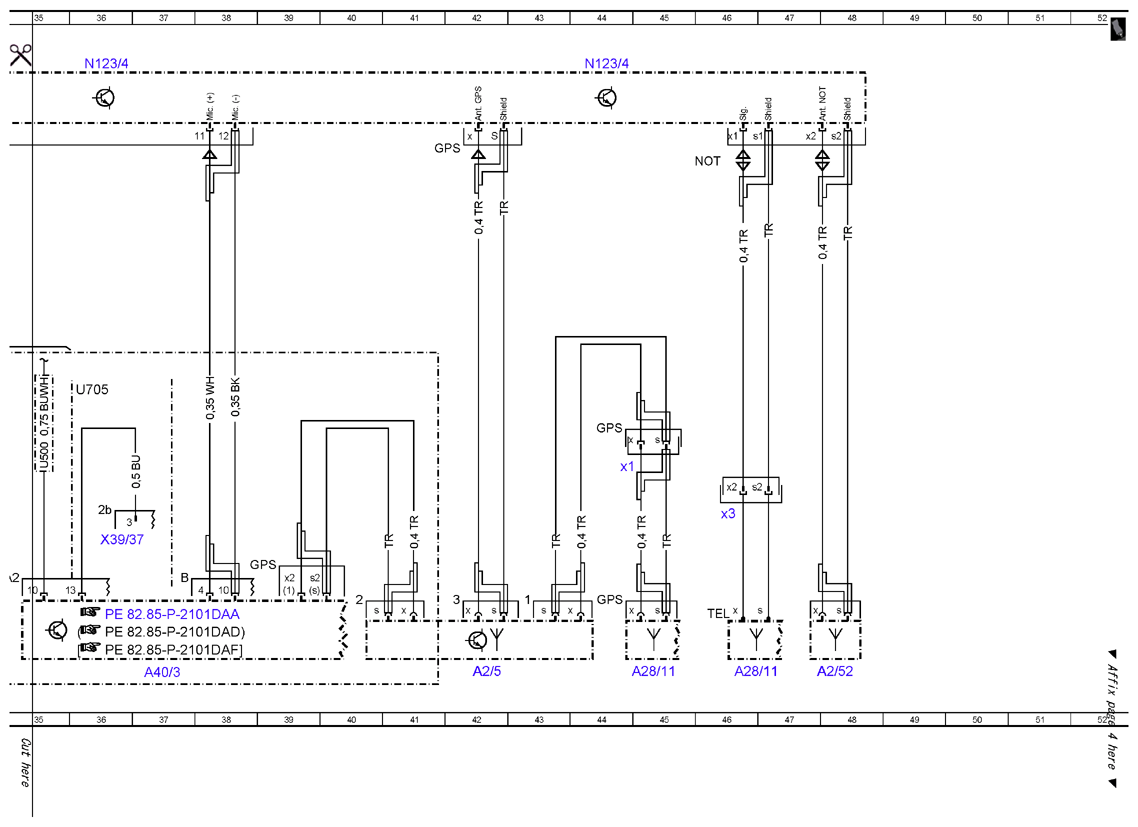

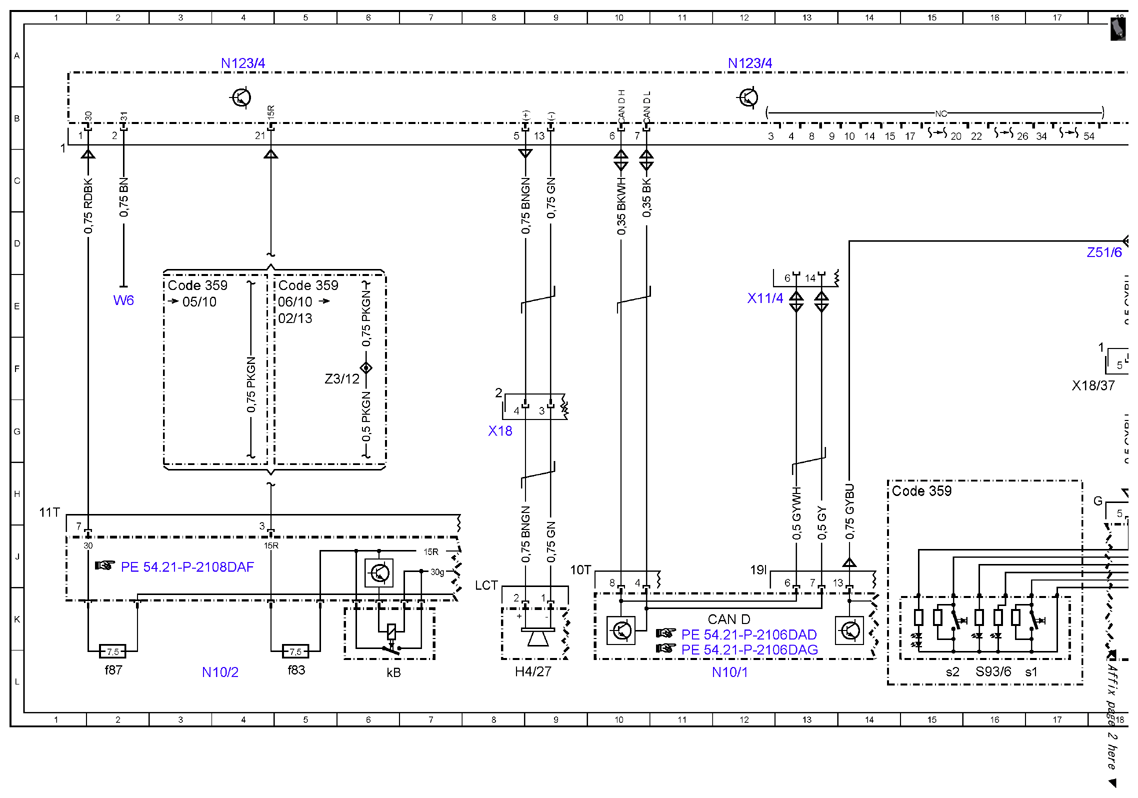

Wiring diagram for emergency call system control unit - PE82.95-P-2101-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 with CODE 348 (Emergency call/assistant system) Control unit N123/4
MODEL 212 with CODE 359 (TELE AID emergency call system) Control unit N123/4
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 56L |
| A2/5 | Global positioning system antenna splitter | 42L |
| A2/52 | Emergency call system antenna | 48L |
| A28/11 | Multifunction antenna | 45L |
| A28/11 | Multifunction antenna | 46L |
| A28/11x1 | Multifunction antenna electrical connector | 44H |
| A28/11x3 | Multifunction antenna electrical connector | 46H |
| A40/3 | COMAND control unit | 37L |
| CAN D | Diagnostic CAN | 12K |
| Code 359 | TELEAID emergency call system | 14H |
| Code 359 | TELEAID emergency call system | 3E |
| Code 359 | TELEAID emergency call system | 5E |
| Code 810 | Sound system | 28F |
| Code 811 | Extended sound system | 28F |
| Code 811 | Extended sound system | 28G |
| H4/27 | Center instrument panel speaker | 8L |
| N10/1 | Front SAM control unit with fuse and relay module | 12L |
| N10/2 | Rear SAM control unit with fuse and relay module | 4L |
| N10/2f83 | Fuse 83 | 5L |
| N10/2f87 | Fuse 87 | 2L |
| N10/2kB | Circuit 15R relay (1) | 6L |
| N123/4 | Emergency call system control unit | 4A |
| N123/4 | Emergency call system control unit | 12A |
| N123/4 | Emergency call system control unit | 20A |
| N123/4 | Emergency call system control unit | 28A |
| N123/4 | Emergency call system control unit | 36A |
| N123/4 | Emergency call system control unit | 44A |
| N2/10 | Supplemental restraint system control unit | 26L |
| N40/3 | Sound system amplifier control unit | 30L |
| N70 | Overhead control panel control unit | 20L |
| N70/3 | Overhead control panel electronics | 19L |
| S93/3 | Emergency call system button | 23L |
| S93/6 | MB-Info and TELEDIAGNOSIS button | 16L |
| S93/6s1 | MB-Info button | 17L |
| S93/6s2 | Breakdown assistance button | 15L |
| U500 | Not valid for sound system | 35H |
| U631 | Valid for COMAND | 33F |
| U705 | Valid for mobile phone | 36F |
| W6 | Left rear wheel well ground point | 2E |
| W6 | Left rear wheel well ground point | 20D |
| X11/4 | Diagnostic connector | 12E |
| X18 | Vehicle interior and harness for taillamp electrical connector | 8G |
| X18/37 | Emergency call system button electrical connector | 18F |
| X39/37 | Mobile phone electrical connector | 36J |
| Z3/12 | Circuit 15R connector sleeve | 6F |
| Z51/6 | Circuit 58d vehicle interior connector sleeve | 18D |
