Wiring diagram for gasoline direct injection system control unit - PE07.08-U-2101-97SAC

Code: Designation: Position:
A9 Refrigerant compressor 16L
B37 Accelerator pedal sensor 31L
B4/3 Fuel tank pressure sensor 50L
CAN C Drive train CAN 35K
CAN E Chassis CAN 39K
F32/3 Engine compartment prefuse box 24L
F32f3 Fuse 3 23K
M1 Starter 14L
M4/7 Engine and AC electric suction fan with integrated control 27L
N10/1 Front SAM control unit with fuse and relay module 3L
N10/1 Front SAM control unit with fuse and relay module 8L
N10/1 Front SAM control unit with fuse and relay module 20L
N10/1f20 Fuse 20 4L
N10/2 Rear SAM control unit with fuse and relay module 52L
N118 Fuel pump control unit 42L
N118 Fuel pump control unit 42L
N2/7 Restraint systems control unit 46L
N3/10 ME-SFI [ME] control unit 4A
N3/10 ME-SFI [ME] control unit 12A
N3/10 ME-SFI [ME] control unit 20A
N3/10 ME-SFI [ME] control unit 28A
N3/10 ME-SFI [ME] control unit 36A
N3/10 ME-SFI [ME] control unit 44A
N3/10 ME-SFI [ME] control unit 52A
U1019 Valid for engine 278 28D
U1019 Valid for engine 278 41C
U1028 Valid for engine 157 26D
U1028 Valid for engine 157 41D
U252 Valid for ECO start/stop function 4E
W34/1 Ground (electronics - left footwell) 18G
W34/1 Ground (electronics - left footwell) 33E
W9 Ground (left front, at lamp unit) 27G
X26 Interior and engine wiring harness connector 10E
X30/21 Drive train CAN voltage distributor connector 34L
X30/30 Chassis CAN/FFS [RBA] voltage distributor connector 39L
Y58/1 Purge control valve 29L
Y58/4 Activated charcoal filter shutoff valve 36L
Z3 Tml. 15 connector sleeve 2G
Z6z1 Ground connector sleeve 17G
Z7/48 Circuit 87 D2 connector sleeve 21G
Z7/48 Circuit 87 D2 connector sleeve 36G
Z7/73z1 Circuit 87 D4 connector sleeve 5G

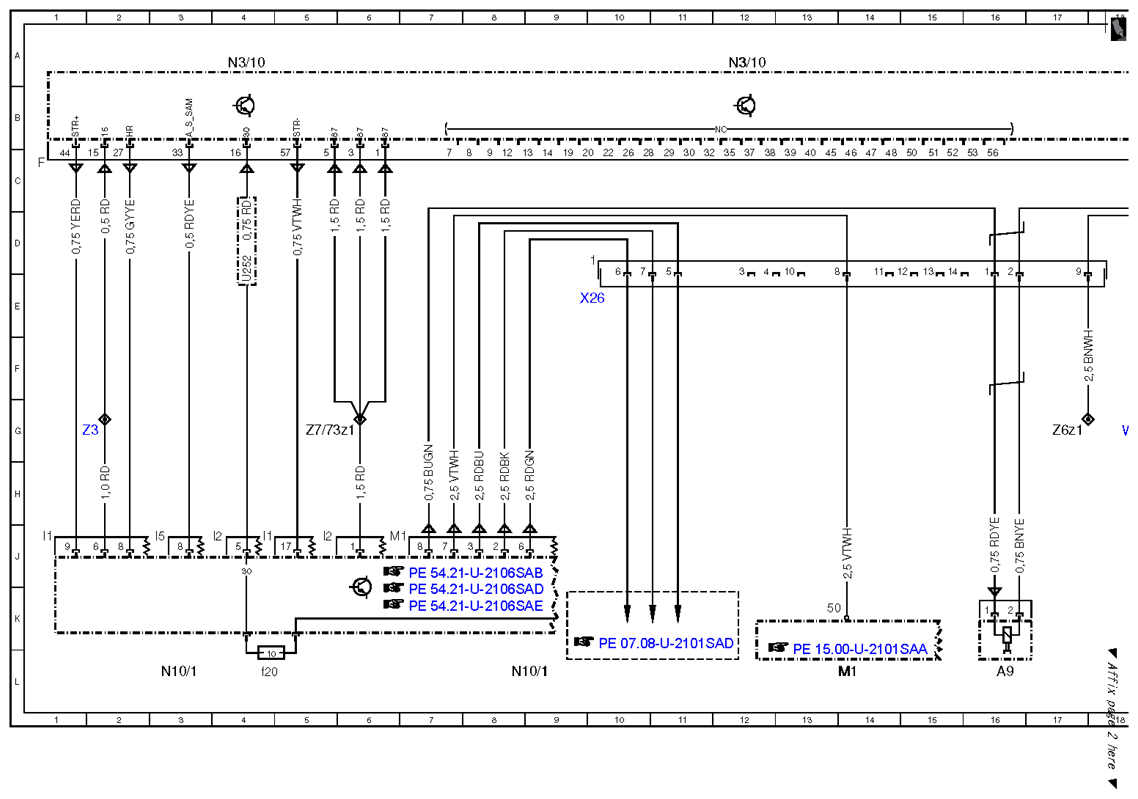

Fig 1: Gasoline Direct Injection System Control Unit Wiring Diagram (1 Of 4)
G10126462Courtesy of MERCEDES-BENZ USA

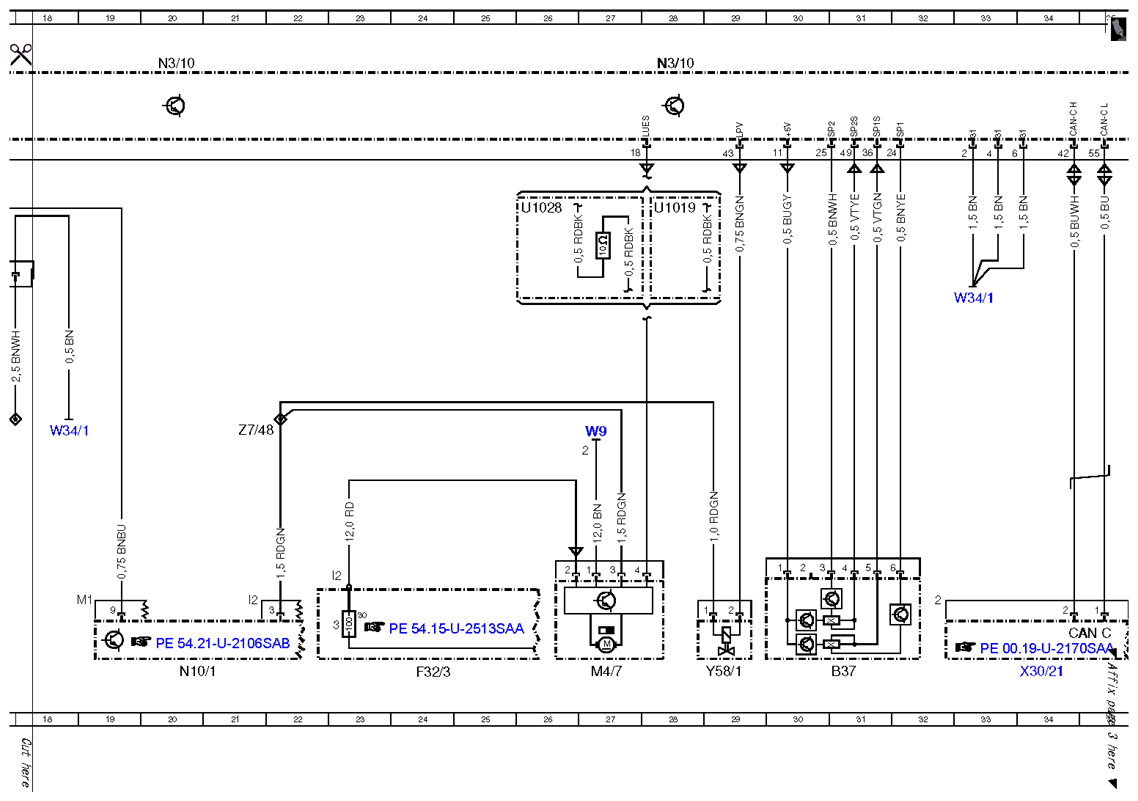

Fig 2: Gasoline Direct Injection System Control Unit Wiring Diagram (2 Of 4)
G10126463Courtesy of MERCEDES-BENZ USA

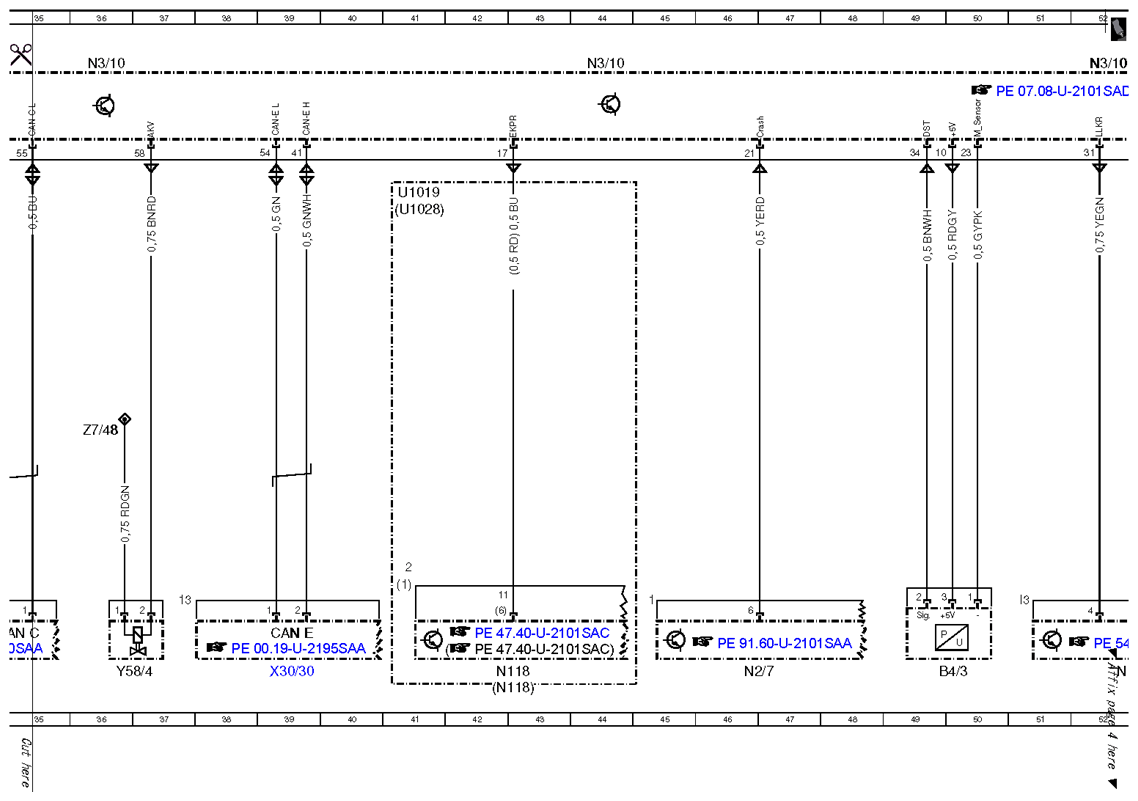

Fig 3: Gasoline Direct Injection System Control Unit Wiring Diagram (3 Of 4)
G10126464Courtesy of MERCEDES-BENZ USA

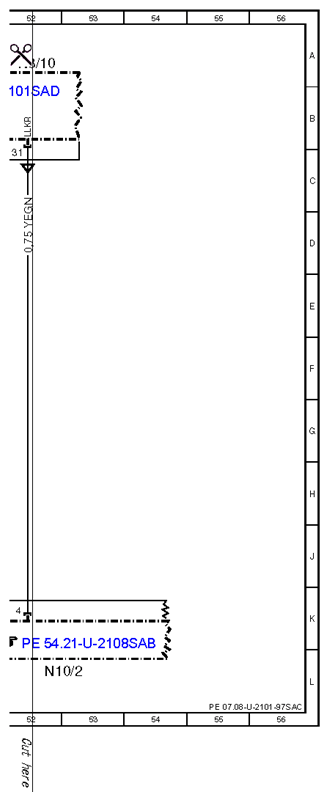

Fig 4: Gasoline Direct Injection System Control Unit Wiring Diagram (4 Of 4)
G10126465Courtesy of MERCEDES-BENZ USA
