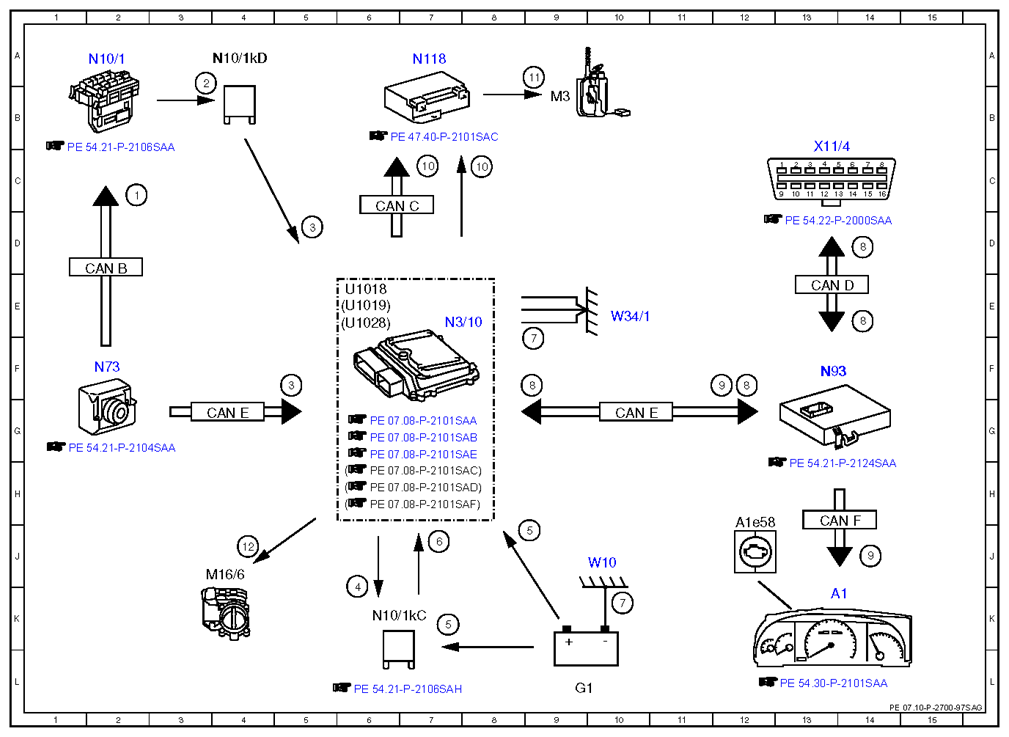

| 1 |
Circuit 15, request ON |
2C |
| 10 |
Fuel pump, request ON |
8C |
| 10 |
Fuel pump, request ON |
7C |
| 11 |
Fuel pump, actuation |
9A |
| 12 |
Throttle valve actuator, actuation |
4J |
| 2 |
Circuit 15 relay, actuation |
3B |
| 3 |
Circuit 15, status ON |
5F |
| 3 |
Circuit 15, status ON |
5D |
| 4 |
Engine circuit 87 relay, actuation |
6K |
| 5 |
Circuit 30, status |
7K |
| 5 |
Circuit 30, status |
9J |
| 6 |
Circuit 87, status |
7J |
| 7 |
Circuit 31, status |
9F |
| 7 |
Circuit 31, status |
10K |
| 8 |
Correction programming, communication |
9F |
| 8 |
Correction programming, communication |
12F |
| 8 |
Correction programming, communication |
14E |
| 8 |
Correction programming, communication |
14D |
| 9 |
Engine diagnosis indicator lamp, actuation |
14J |
| 9 |
Engine diagnosis indicator lamp, actuation |
12F |
| A1 |
Instrument cluster |
13K |
| A1e58 |
Engine diagnosis indicator lamp |
12J |
| CAN B |
Interior CAN |
2D |
| CAN C |
Drive train CAN |
6C |
| CAN D |
Diagnostic CAN |
13E |
| CAN E |
Chassis CAN |
4G |
| CAN E |
Chassis CAN |
10G |
| CAN F |
Central CAN |
13J |
| G1 |
On-board electrical system battery |
9L |
| M16/6 |
Throttle valve actuator |
4J |
| M3 |
Fuel pump (FP) |
9B |
| N10/1 |
Front SAM control unit with fuse and relay module |
2A |
| N10/1kC |
Circuit 87 relay, engine |
6K |
| N10/1kD |
Circuit 15 (2)/spare 1 relay (changeover contact) |
4A |
| N118 |
Fuel pump control unit |
7A |
| N3/10 |
ME-SFI [ME] control unit |
7E |
| N73 |
EIS [EZS] control unit |
2F |
| N93 |
Central gateway control unit |
13F |
| U1018 |
Valid for gasoline engine 276 |
6E |
| U1019 |
Valid for engine 278 |
6E |
| U1028 |
Valid for engine 157 |
6E |
| W10 |
Ground (battery) |
10J |
| W34/1 |
Ground (electronics - left footwell) |
10E |
| X11/4 |
Data link connector |
13C |
