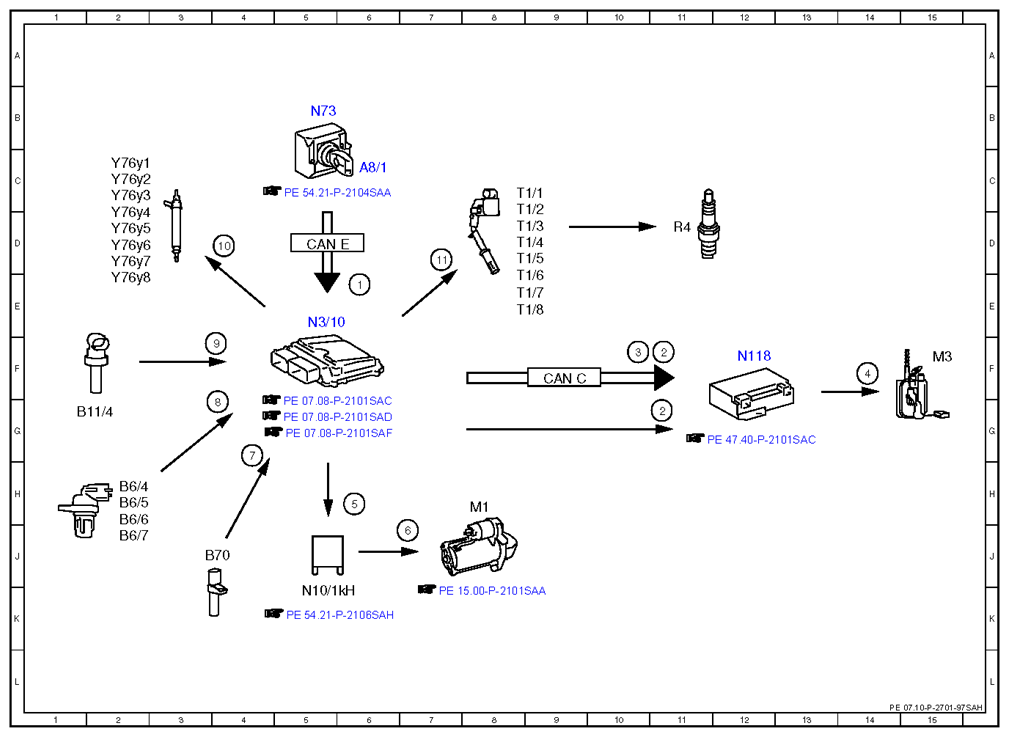

| 1 |
Circuit 50, status |
6E |
| 10 |
Fuel injectors, actuation |
4D |
| 11 |
Ignition coils, actuation |
7D |
| 2 |
Fuel pump, request ON |
11G |
| 2 |
Fuel pump, request ON |
11F |
| 3 |
Fuel pump, specified pressure request |
10F |
| 4 |
Fuel pump, actuation |
14F |
| 5 |
Starter circuit 50 relay, actuation |
6H |
| 6 |
Starter, actuation |
7J |
| 7 |
Engine speed, signal |
4G |
| 8 |
Camshaft Hall sensor, signal |
4G |
| 9 |
Coolant temperature sensor, signal |
4F |
| A8/1 |
Transmitter key |
6C |
| B11/4 |
Coolant temperature sensor |
1G |
| B6/4 |
Left intake camshaft Hall sensor |
2H |
| B6/5 |
Right intake camshaft Hall sensor |
2H |
| B6/6 |
Left exhaust camshaft Hall sensor |
2H |
| B6/7 |
Right exhaust camshaft Hall sensor |
2J |
| B70 |
Crankshaft Hall sensor |
3J |
| CAN C |
Drive train CAN |
9F |
| CAN E |
Chassis CAN |
5D |
| M1 |
Starter |
8H |
| M3 |
Fuel pump (FP) |
15F |
| N10/1kH |
Circuit 50 relay, starter |
5K |
| N118 |
Fuel pump control unit |
12F |
| N3/10 |
ME-SFI [ME] control unit |
5E |
| N73 |
EIS [EZS] control unit |
5B |
| R4 |
Spark plugs |
11D |
| T1/1 |
Cylinder 1 ignition coil |
8C |
| T1/2 |
Cylinder 2 ignition coil |
8D |
| T1/3 |
Cylinder 3 ignition coil |
8D |
| T1/4 |
Cylinder 4 ignition coil |
8D |
| T1/5 |
Cylinder 5 ignition coil |
8D |
| T1/6 |
Cylinder 6 ignition coil |
8E |
| T1/7 |
Cylinder 7 ignition coil |
8E |
| T1/8 |
Cylinder 8 ignition coil |
8E |
| Y76y1 |
Cylinder 1 fuel injector |
2C |
| Y76y2 |
Cylinder 2 fuel injector |
2C |
| Y76y3 |
Cylinder 3 fuel injector |
2C |
| Y76y4 |
Cylinder 4 fuel injector |
2D |
| Y76y5 |
Cylinder 5 fuel injector |
2D |
| Y76y6 |
Fuel injector cylinder 6 |
2D |
| Y76y7 |
Cylinder 7 fuel injector |
2D |
| Y76y8 |
Cylinder 8 fuel injector |
2E |
