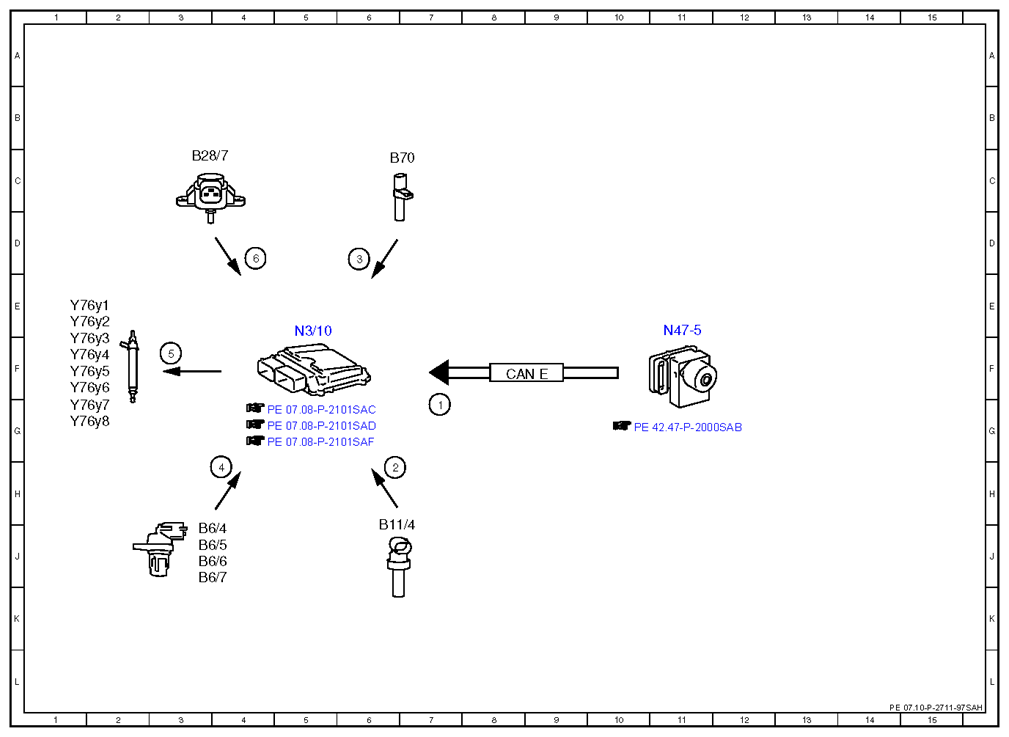

| 1 |
Wheel speed, signal |
7G |
| 2 |
Coolant temperature sensor, signal |
6H |
| 3 |
Engine speed, signal |
6D |
| 4 |
Camshaft Hall sensor, signal |
4H |
| 5 |
Fuel injectors, actuation |
3F |
| 6 |
Engine load, signal |
4D |
| B11/4 |
Coolant temperature sensor |
6J |
| B28/7 |
Pressure sensor downstream of throttle valve actuator |
3C |
| B6/4 |
Left intake camshaft Hall sensor |
3J |
| B6/5 |
Right intake camshaft Hall sensor |
3J |
| B6/6 |
Left exhaust camshaft Hall sensor |
3J |
| B6/7 |
Right exhaust camshaft Hall sensor |
3J |
| B70 |
Crankshaft Hall sensor |
6C |
| CAN E |
Chassis CAN |
8F |
| N3/10 |
ME-SFI [ME] control unit |
5E |
| N47-5 |
ESP control unit |
11E |
| Y76y1 |
Cylinder 1 fuel injector |
1E |
| Y76y2 |
Cylinder 2 fuel injector |
1E |
| Y76y3 |
Cylinder 3 fuel injector |
1F |
| Y76y4 |
Cylinder 4 fuel injector |
1F |
| Y76y5 |
Cylinder 5 fuel injector |
1F |
| Y76y6 |
Fuel injector cylinder 6 |
1F |
| Y76y7 |
Cylinder 7 fuel injector |
1G |
| Y76y8 |
Cylinder 8 fuel injector |
1G |
