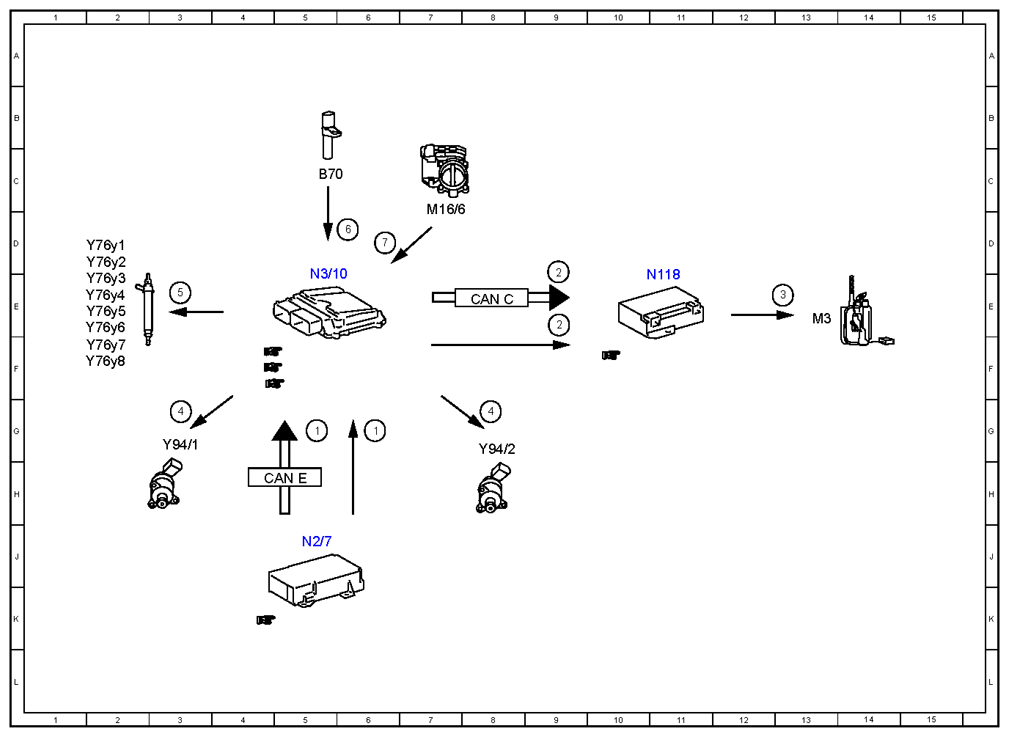

| 1 |
Crash, signal |
5G |
| 1 |
Crash, signal |
6G |
| 2 |
Fuel pump, request OFF |
9E |
| 3 |
Fuel pump, actuation OFF |
13E |
| 4 |
Quantity control valve, actuation |
8G |
| 4 |
Quantity control valve, actuation |
3G |
| 5 |
Fuel injectors, actuation |
3E |
| 6 |
Engine speed, signal |
6D |
| 7 |
Throttle valve actuator, signal |
6D |
| B70 |
Crankshaft Hall sensor |
5C |
| CAN C |
Drive train CAN |
8E |
| CAN E |
Chassis CAN |
5H |
| M16/6 |
Throttle valve actuator |
7D |
| M3 |
Fuel pump (FP) |
13E |
| N118 |
Fuel pump control unit |
11E |
| N2/7 |
Restraint systems control unit |
5J |
| N3/10 |
ME-SFI [ME] control unit |
5E |
| Y76y1 |
Cylinder 1 fuel injector |
1D |
| Y76y2 |
Cylinder 2 fuel injector |
1D |
| Y76y3 |
Cylinder 3 fuel injector |
1E |
| Y76y4 |
Cylinder 4 fuel injector |
1E |
| Y76y5 |
Cylinder 5 fuel injector |
1E |
| Y76y6 |
Fuel injector cylinder 6 |
1E |
| Y76y7 |
Cylinder 7 fuel injector |
1F |
| Y76y8 |
Cylinder 8 fuel injector |
1F |
| Y94/1 |
Left quantity control valve |
3G |
| Y94/2 |
Right quantity control valve |
8G |
