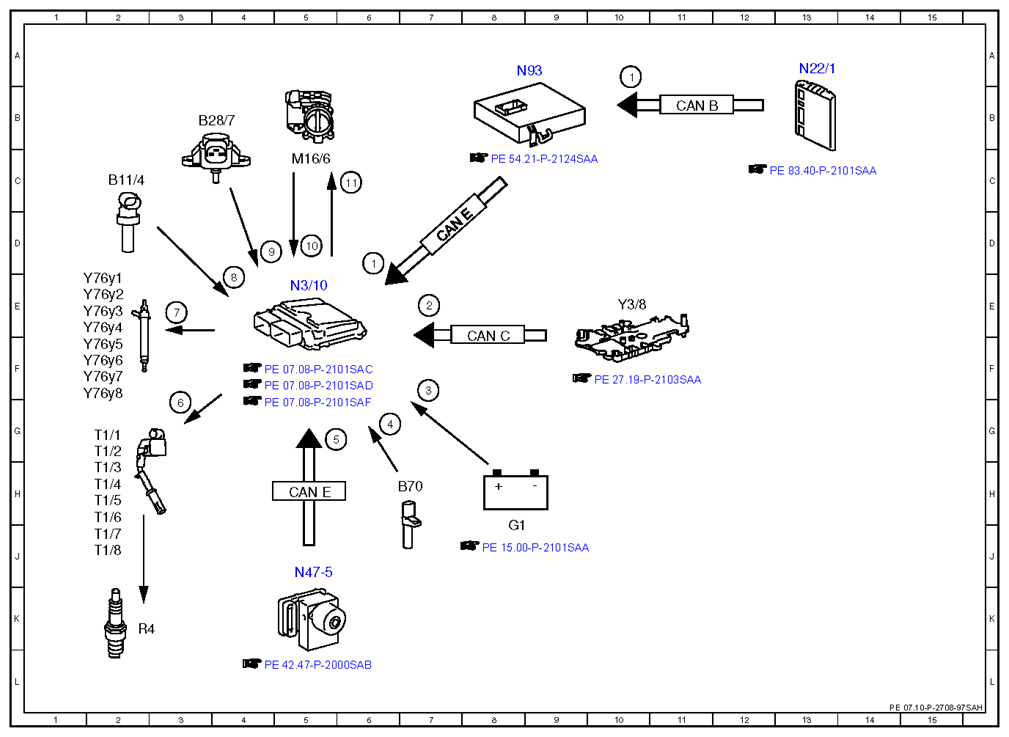

| 1 |
Air conditioning, status |
6D |
| 1 |
Air conditioning, status |
10A |
| 10 |
Throttle valve actuator, signal |
5D |
| 11 |
Throttle valve actuator, actuation |
6C |
| 2 |
Gear range, status |
7E |
| 3 |
Circuit 30, status |
7F |
| 4 |
Engine speed, signal |
6G |
| 5 |
Vehicle speed, signal |
5G |
| 6 |
Ignition coils, actuation |
3G |
| 7 |
Fuel injectors, actuation |
3E |
| 8 |
Coolant temperature sensor, signal |
4E |
| 9 |
Engine load, signal |
4D |
| B11/4 |
Coolant temperature sensor |
2C |
| B28/7 |
Pressure sensor downstream of throttle valve actuator |
3B |
| B70 |
Crankshaft Hall sensor |
6H |
| CAN B |
Interior CAN |
11B |
| CAN C |
Drive train CAN |
8F |
| CAN E |
Chassis CAN |
7D |
| CAN E |
Chassis CAN |
5H |
| G1 |
On-board electrical system battery |
8J |
| M16/6 |
Throttle valve actuator |
5C |
| N22/1 |
AAC [KLA] control unit |
13A |
| N3/10 |
ME-SFI [ME] control unit |
5E |
| N47-5 |
ESP control unit |
5J |
| N93 |
Central gateway control unit |
8A |
| R4 |
Spark plugs |
2K |
| T1/1 |
Cylinder 1 ignition coil |
2G |
| T1/2 |
Cylinder 2 ignition coil |
2G |
| T1/3 |
Cylinder 3 ignition coil |
2H |
| T1/4 |
Cylinder 4 ignition coil |
2H |
| T1/5 |
Cylinder 5 ignition coil |
2H |
| T1/6 |
Cylinder 6 ignition coil |
2H |
| T1/7 |
Cylinder 7 ignition coil |
2J |
| T1/8 |
Cylinder 8 ignition coil |
2J |
| Y3/8 |
Electric control unit (VGS) |
10E |
| Y76y1 |
Cylinder 1 fuel injector |
1E |
| Y76y2 |
Cylinder 2 fuel injector |
1E |
| Y76y3 |
Cylinder 3 fuel injector |
1E |
| Y76y4 |
Cylinder 4 fuel injector |
1E |
| Y76y5 |
Cylinder 5 fuel injector |
1F |
| Y76y6 |
Fuel injector cylinder 6 |
1F |
| Y76y7 |
Cylinder 7 fuel injector |
1F |
| Y76y8 |
Cylinder 8 fuel injector |
1F |
