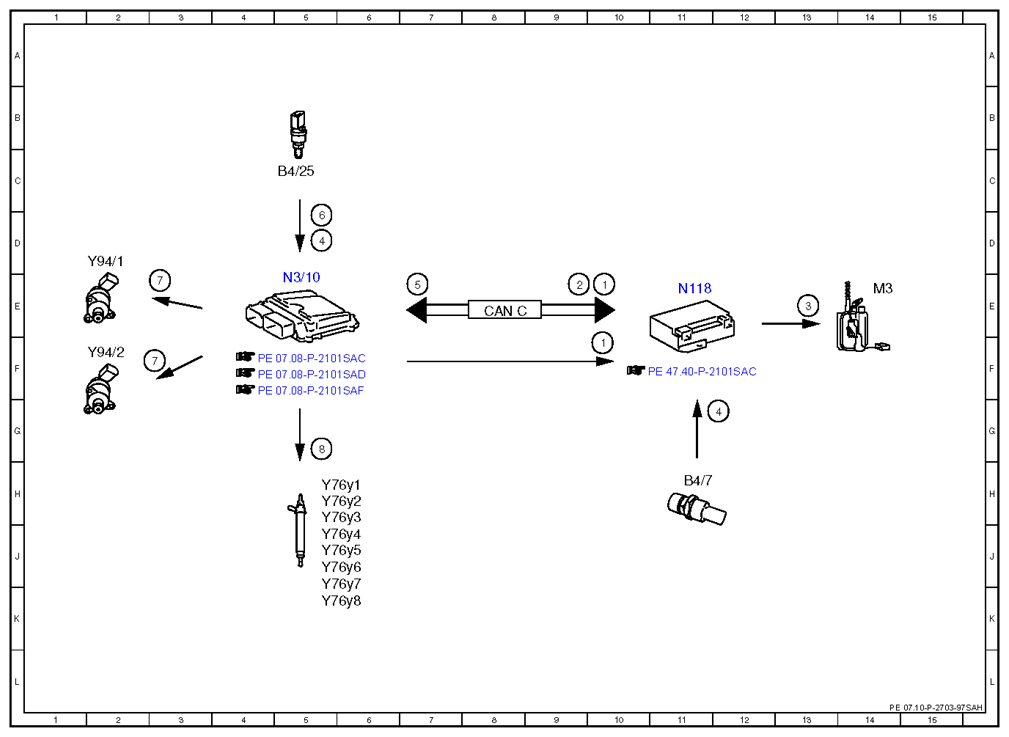

| 1 |
Fuel pump, request ON |
10F |
| 1 |
Fuel pump, request ON |
10E |
| 2 |
Fuel pump, specified pressure request |
9E |
| 3 |
Fuel pump, actuation |
13E |
| 4 |
Fuel pressure, signal |
5D |
| 4 |
Fuel pressure, signal |
12G |
| 5 |
Fuel pressure, status |
7E |
| 6 |
Fuel temperature, signal |
5D |
| 7 |
Quantity control valve, actuation |
3E |
| 7 |
Quantity control valve, actuation |
3F |
| 8 |
Fuel injectors, actuation |
5G |
| B4/25 |
Fuel tank pressure and temperature sensor |
5C |
| B4/7 |
Fuel pressure sensor |
11H |
| CAN C |
Drive train CAN |
8E |
| M3 |
Fuel pump (FP) |
14E |
| N118 |
Fuel pump control unit |
11E |
| N3/10 |
ME-SFI [ME] control unit |
5E |
| Y76y1 |
Cylinder 1 fuel injector |
5H |
| Y76y2 |
Cylinder 2 fuel injector |
5H |
| Y76y3 |
Cylinder 3 fuel injector |
5H |
| Y76y4 |
Cylinder 4 fuel injector |
5J |
| Y76y5 |
Cylinder 5 fuel injector |
5J |
| Y76y6 |
Fuel injector cylinder 6 |
5J |
| Y76y7 |
Cylinder 7 fuel injector |
5K |
| Y76y8 |
Cylinder 8 fuel injector |
5K |
| Y94/1 |
Left quantity control valve |
2D |
| Y94/2 |
Right quantity control valve |
2F |
