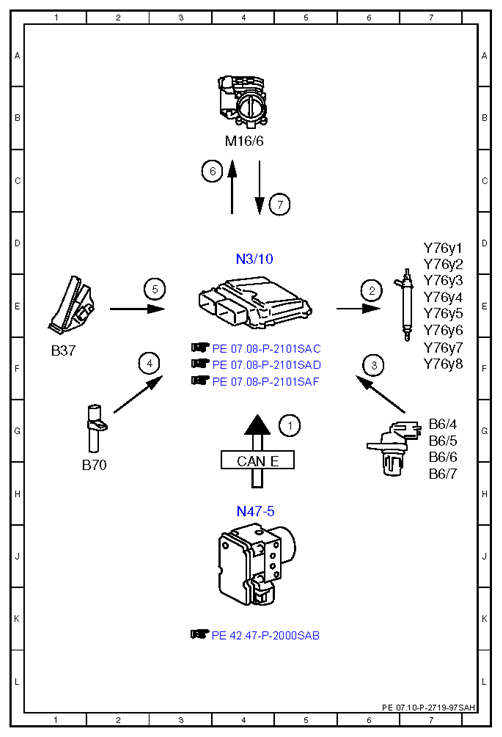

| 1 |
Service brake, status |
5G |
| 2 |
Fuel injectors, actuation |
6E |
| 3 |
Camshaft Hall sensor, signal |
6F |
| 4 |
Engine speed, signal |
2F |
| 5 |
Accelerator pedal sensor, signal |
3E |
| 6 |
Throttle valve actuator, actuation |
3C |
| 7 |
Throttle valve actuator, signal |
5C |
| B37 |
Accelerator pedal sensor |
1F |
| B6/4 |
Left intake camshaft Hall sensor |
7G |
| B6/5 |
Right intake camshaft Hall sensor |
7G |
| B6/6 |
Left exhaust camshaft Hall sensor |
7G |
| B6/7 |
Right exhaust camshaft Hall sensor |
7H |
| B70 |
Crankshaft Hall sensor |
1H |
| CAN E |
Chassis CAN |
4H |
| M16/6 |
Throttle valve actuator |
4B |
| N3/10 |
ME-SFI [ME] control unit |
4D |
| N47-5 |
ESP control unit |
4H |
| Y76y1 |
Cylinder 1 fuel injector |
7D |
| Y76y2 |
Cylinder 2 fuel injector |
7D |
| Y76y3 |
Cylinder 3 fuel injector |
7E |
| Y76y4 |
Cylinder 4 fuel injector |
7E |
| Y76y5 |
Cylinder 5 fuel injector |
7E |
| Y76y6 |
Fuel injector cylinder 6 |
7E |
| Y76y7 |
Cylinder 7 fuel injector |
7F |
| Y76y8 |
Cylinder 8 fuel injector |
7F |
