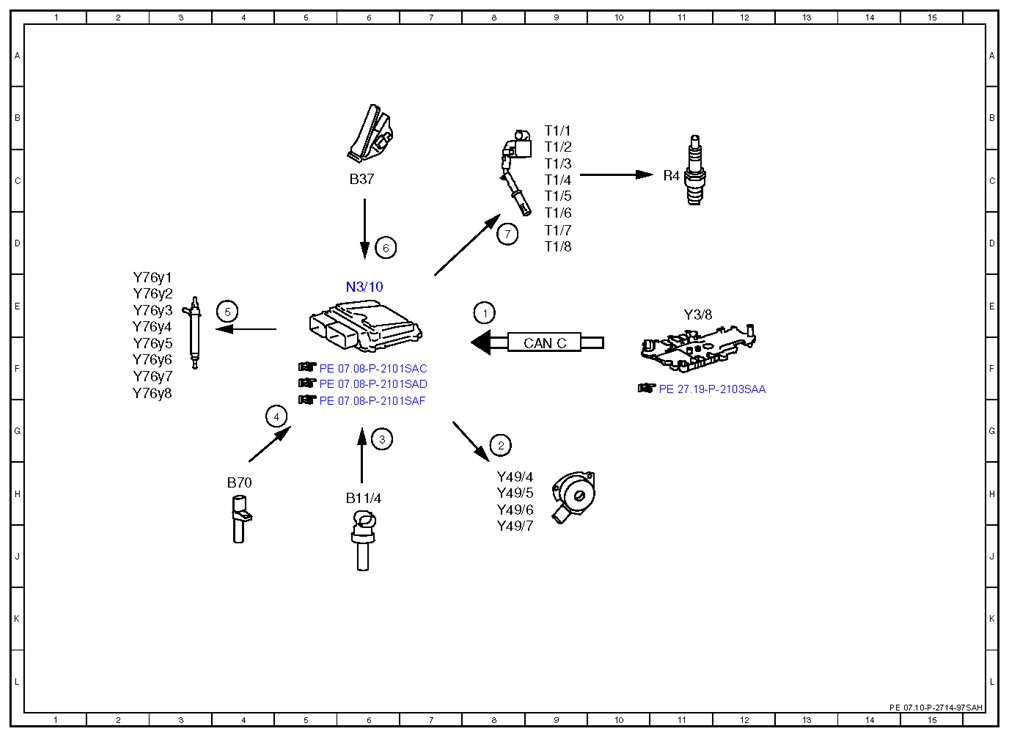

| 1 |
Shift stage, status |
8E |
| 2 |
Camshaft solenoids, actuation |
8G |
| 3 |
Coolant temperature sensor, signal |
6G |
| 4 |
Engine speed, signal |
5G |
| 5 |
Fuel injectors, actuation |
4E |
| 6 |
Accelerator pedal sensor, signal |
6D |
| 7 |
Ignition coils, actuation |
8D |
| B11/4 |
Coolant temperature sensor |
6H |
| B37 |
Accelerator pedal sensor |
6C |
| B70 |
Crankshaft Hall sensor |
4H |
| CAN C |
Drive train CAN |
9F |
| N3/10 |
ME-SFI [ME] control unit |
6E |
| R4 |
Spark plugs |
11C |
| T1/1 |
Cylinder 1 ignition coil |
9B |
| T1/2 |
Cylinder 2 ignition coil |
9C |
| T1/3 |
Cylinder 3 ignition coil |
9C |
| T1/4 |
Cylinder 4 ignition coil |
9C |
| T1/5 |
Cylinder 5 ignition coil |
9C |
| T1/6 |
Cylinder 6 ignition coil |
9D |
| T1/7 |
Cylinder 7 ignition coil |
9D |
| T1/8 |
Cylinder 8 ignition coil |
9D |
| Y3/8 |
Electric control unit (VGS) |
11E |
| Y49/4 |
Left intake camshaft solenoid |
8H |
| Y49/5 |
Right intake camshaft solenoid |
8H |
| Y49/6 |
Left exhaust camshaft solenoid |
8H |
| Y49/7 |
Right exhaust camshaft solenoid |
8J |
| Y76y1 |
Cylinder 1 fuel injector |
2E |
| Y76y2 |
Cylinder 2 fuel injector |
2E |
| Y76y3 |
Cylinder 3 fuel injector |
2E |
| Y76y4 |
Cylinder 4 fuel injector |
2E |
| Y76y5 |
Cylinder 5 fuel injector |
2F |
| Y76y6 |
Fuel injector cylinder 6 |
2F |
| Y76y7 |
Cylinder 7 fuel injector |
2F |
| Y76y8 |
Cylinder 8 fuel injector |
2F |
