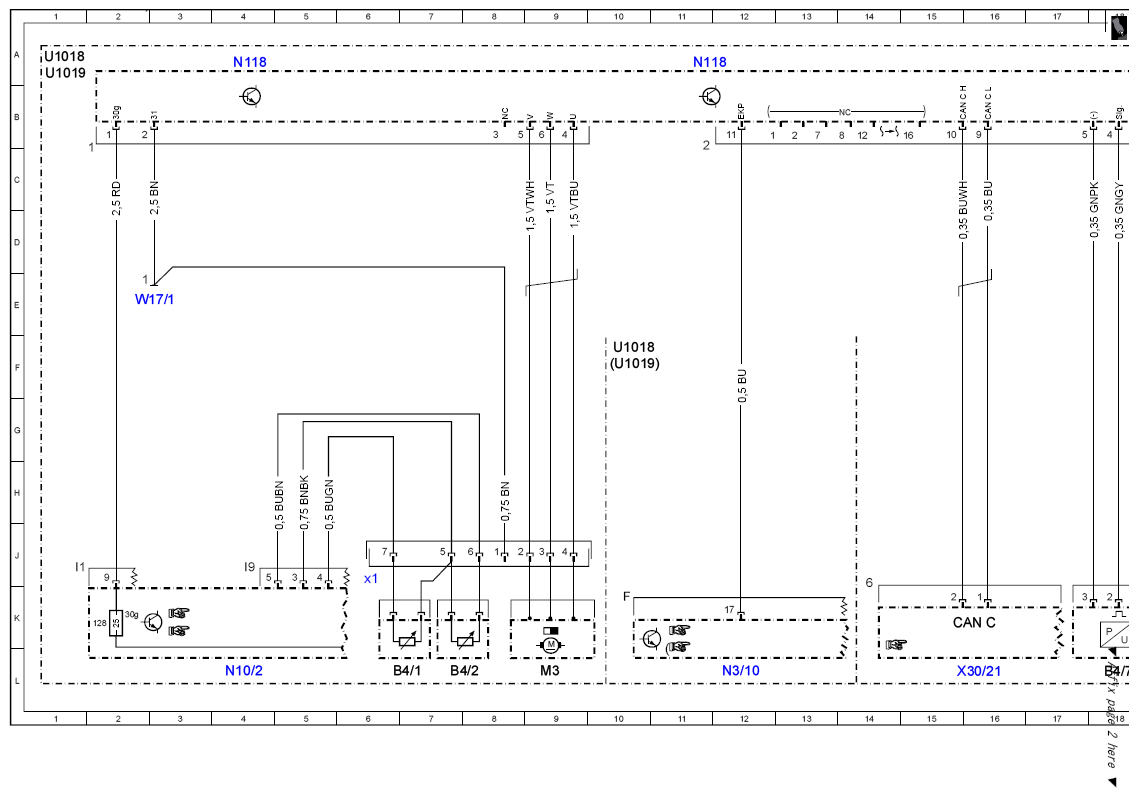

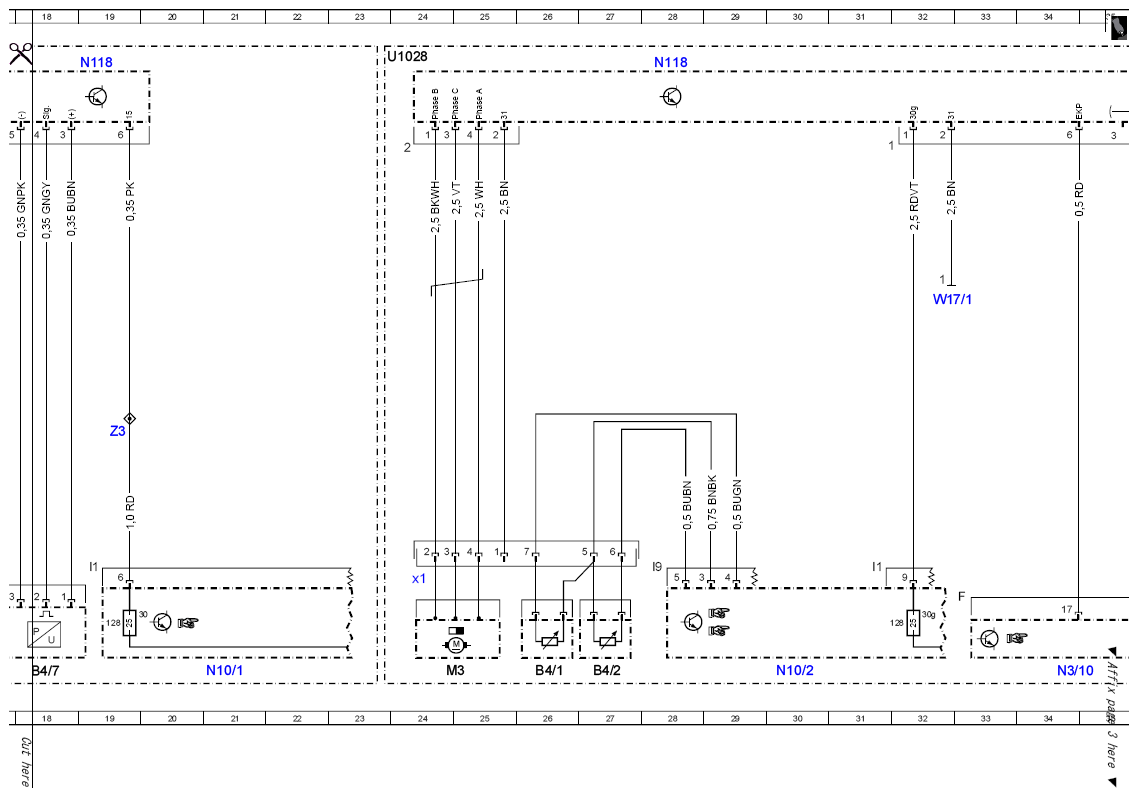

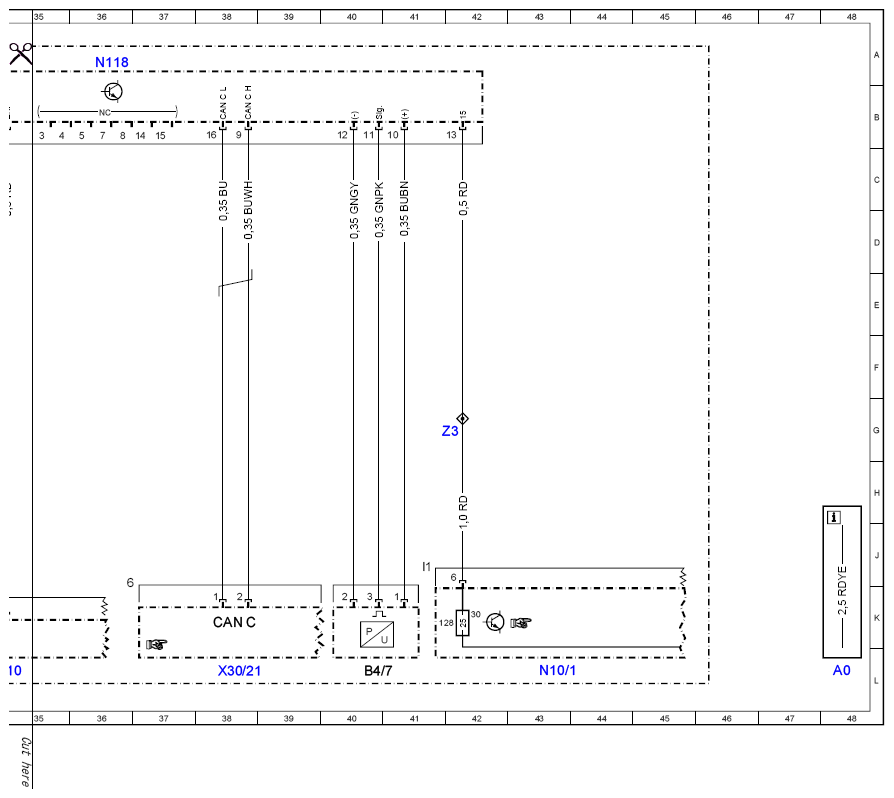

| A0 |
Color code key |
48L |
| B4/1 |
Left fuel level sensor |
6L |
| B4/1 |
Left fuel level sensor |
26L |
| B4/1x1 |
Left tank half fuel level sensor connector |
6J |
| B4/1x1 |
Left tank half fuel level sensor connector |
24J |
| B4/2 |
Right fuel level sensor |
7L |
| B4/2 |
Right fuel level sensor |
27L |
| B4/7 |
Fuel pressure sensor |
18L |
| B4/7 |
Fuel pressure sensor |
40L |
| CAN C |
Drive train CAN |
16K |
| CAN C |
Drive train CAN |
38K |
| M3 |
Fuel pump (FP) |
9L |
| M3 |
Fuel pump (FP) |
24L |
| N10/1 |
Front SAM control unit with fuse and relay module |
21L |
| N10/1 |
Front SAM control unit with fuse and relay module |
43L |
| N10/2 |
Rear SAM control unit with fuse and relay module |
4L |
| N10/2 |
Rear SAM control unit with fuse and relay module |
30L |
| N10/2f128 |
Fuse 128 |
2K |
| N10/2f128 |
Fuse 128 |
19K |
| N10/2f128 |
Fuse 128 |
32K |
| N10/2f128 |
Fuse 128 |
41K |
| N118 |
Fuel pump control unit |
4A |
| N118 |
Fuel pump control unit |
19A |
| N118 |
Fuel pump control unit |
11A |
| N118 |
Fuel pump control unit |
36A |
| N118 |
Fuel pump control unit |
28A |
| N3/10 |
ME-SFI [ME] control unit |
12L |
| N3/10 |
ME-SFI [ME] control unit |
34L |
| U1018 |
Valid for gasoline engine 276 |
10F |
| U1018 |
Valid for gasoline engine 276 |
1A |
| U1019 |
Valid for engine 278 |
10F |
| U1019 |
Valid for engine 278 |
1A |
| U1028 |
Valid for engine 157 |
23A |
| W17/1 |
Ground (left rear seat) |
2E |
| W17/1 |
Ground (left rear seat) |
32E |
| X30/21 |
Drive train CAN voltage distributor connector |
16L |
| X30/21 |
Drive train CAN voltage distributor connector |
38L |
| Z3 |
Tml. 15 connector sleeve |
19G |
| Z3 |
Tml. 15 connector sleeve |
42G |
