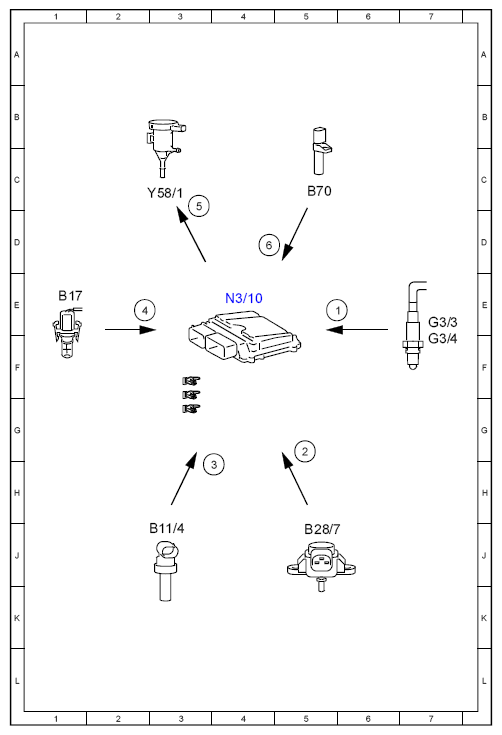

| 1 |
Oxygen sensor, signal |
5E |
| 2 |
Engine load, signal |
5G |
| 3 |
Coolant temperature sensor, signal |
4H |
| 4 |
Intake air temperature sensor, signal |
2E |
| 5 |
Purging switchover valve, actuation |
3C |
| 6 |
Engine speed, signal |
4D |
| B11/4 |
Coolant temperature sensor |
3J |
| B17 |
Intake air temperature sensor |
1E |
| B28/7 |
Pressure sensor downstream of throttle valve actuator |
5J |
| B70 |
Crankshaft Hall sensor |
5C |
| G3/3 |
Left O2 sensor upstream of TWC [KAT] |
7E |
| G3/4 |
Right O2 sensor upstream of TWC [KAT] |
7F |
| N3/10 |
ME-SFI [ME] control unit |
4E |
| Y58/1 |
Purge control valve |
3C |
