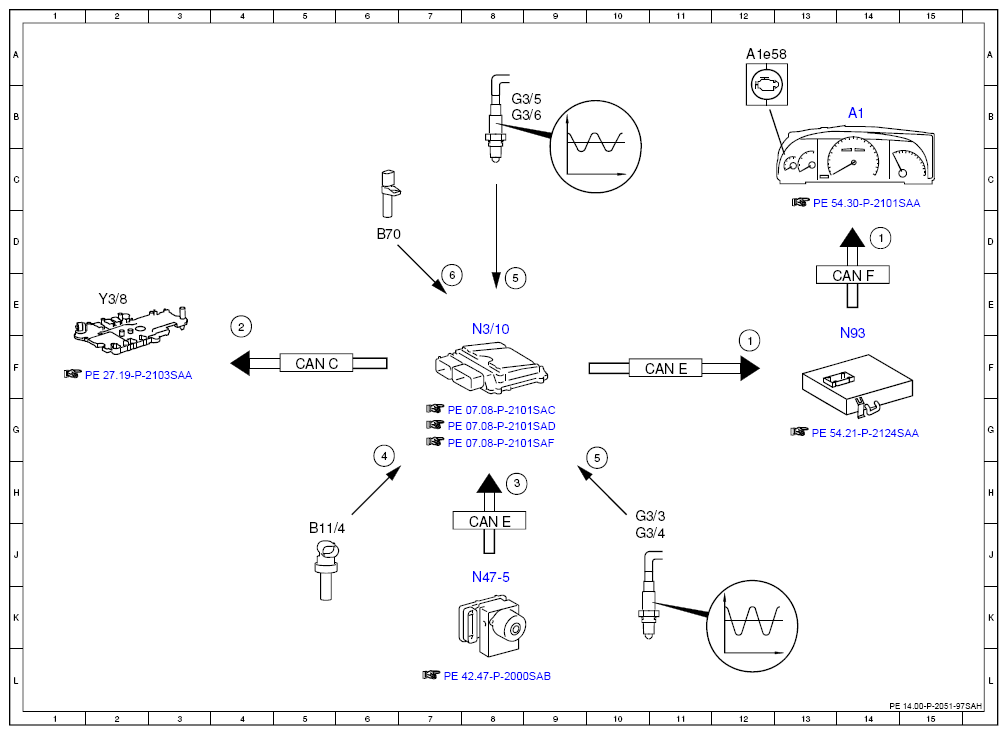

| 1 |
Engine diagnosis indicator lamp, actuation |
12F |
| 1 |
Engine diagnosis indicator lamp, actuation |
14D |
| 2 |
Shift point, increase request |
4E |
| 3 |
Vehicle speed, signal |
8H |
| 4 |
Coolant temperature sensor, signal |
6G |
| 5 |
Oxygen sensor, signal |
10H |
| 5 |
Oxygen sensor, signal |
8E |
| 6 |
Engine speed, signal |
7E |
| A1 |
Instrument cluster |
14B |
| A1e58 |
Engine diagnosis indicator lamp |
12A |
| B11/4 |
Coolant temperature sensor |
5J |
| B70 |
Crankshaft Hall sensor |
6D |
| CAN C |
Drive train CAN |
5F |
| CAN E |
Chassis CAN |
11F |
| CAN E |
Chassis CAN |
8J |
| CAN F |
Central CAN |
14E |
| G3/3 |
Left O2 sensor upstream of TWC [KAT] |
10H |
| G3/4 |
Right O2 sensor upstream of TWC [KAT] |
10J |
| G3/5 |
Left O2 sensor downstream of TWC [KAT] |
8B |
| G3/6 |
Right O2 sensor downstream of TWC [KAT] |
8B |
| N3/10 |
ME-SFI [ME] control unit |
8E |
| N47-5 |
ESP control unit |
8J |
| N93 |
Central gateway control unit |
14F |
| Y3/8 |
Electric control unit (VGS) |
2E |
