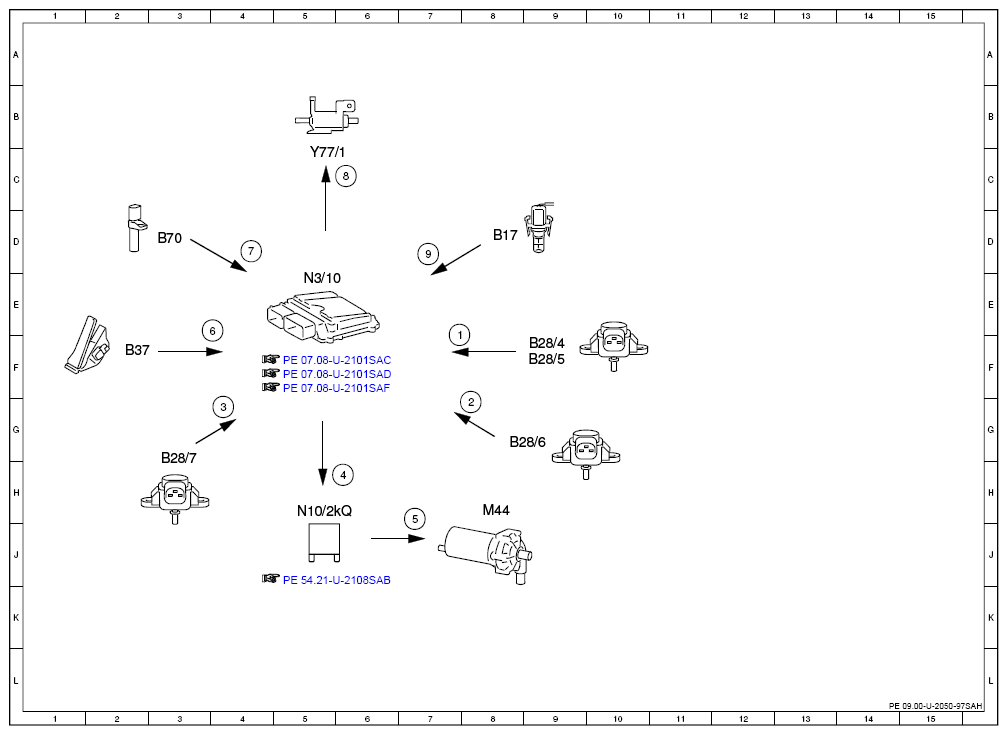

| 1 |
Pressure sensor downstream of air filter, signal |
7F |
| 2 |
Boost pressure, signal |
8G |
| 3 |
Intake manifold air pressure, signal |
4G |
| 4 |
Circulation pump relay, actuation |
6H |
| 5 |
Charge air cooler circulation pump, actuation |
7H |
| 6 |
Accelerator pedal sensor, signal |
4E |
| 7 |
Engine speed, signal |
4D |
| 8 |
Boost pressure positioner, actuation |
6C |
| 9 |
Intake air temperature sensor, signal |
7D |
| B17 |
Intake air temperature sensor |
8D |
| B28/4 |
Pressure sensor downstream of air filter, left cylinder bank |
9F |
| B28/5 |
Pressure sensor downstream of air filter, right cylinder bank |
9F |
| B28/6 |
Pressure sensor upstream of throttle valve actuator |
8G |
| B28/7 |
Pressure sensor downstream of throttle valve actuator |
3H |
| B37 |
Accelerator pedal sensor |
2F |
| B70 |
Crankshaft Hall sensor |
3D |
| M44 |
Charge air cooler circulation pump |
8H |
| N10/2kQ |
Circulation pump relay |
5H |
| N3/10 |
ME-SFI [ME] control unit |
5E |
| Y77/1 |
Boost pressure positioner |
5C |
