Electrical function schematic for Adaptive Brake (ABR) - PE42.47-P-2050-97SAB

Code: Designation: Position:
1 Circuit 15, status
10 Door rotary tumbler switch, status
10 Door rotary tumbler switch, status
10 Door rotary tumbler switch, status
11 Yaw rate, lateral and longitudinal acceleration sensor, signal
12 Accelerator pedal, status
12 Accelerator pedal, status
13 Transmission control, status
14 Engine torque, reduce request
15 Engine torque, increase request
16 BAS release switch, status
17 Membrane travel sensor, signal
18 Solenoid valve, actuation
2 Vehicle speed, signal
2 Vehicle speed, signal
3 Wheel speed, signal
4 Steering angle, signal
4 Steering angle, signal
5 Instrument cluster, message
5 Instrument cluster, message
6 ESP switch, status
6 ESP switch, status
6 ESP switch, status
7 Parking brake, status
7 Parking brake, status
8 Circuit 54, status
8 Circuit 54, status
8 Circuit 54, status
8 Circuit 54, status
9 Flashing brake lights, request
9 Flashing brake lights, request
A1 Instrument cluster
A13 Electric parking brake control unit
A7/7b1 BAS diaphragm travel sensor
A7/7s1 BAS release switch
A7/7y1 BAS solenoid valve
A8/1 Transmitter key
A80 Intelligent servo module for DIRECT SELECT
A85s1 Left front rotary tumbler switch
B24/15 Yaw rate, lateral and longitudinal acceleration sensor
B37 Accelerator pedal sensor
CAN B Interior CAN
CAN B Interior CAN
CAN B Interior CAN
CAN C Drive train CAN
CAN E Chassis CAN
CAN E Chassis CAN
CAN E Chassis CAN
CAN E Chassis CAN
CAN F Central CAN
CAN G Front end CAN
CAN H Vehicle dynamics CAN
L6/1 Left front rpm sensor
L6/2 Right front rpm sensor
L6/3 Left rear rpm sensor
L6/4 right rear rpm sensor
LIN B3 OBF LIN
LIN E1 Steering LIN
N10/1 Front SAM control unit with fuse and relay module
N10/2 Rear SAM control unit with fuse and relay module
N3/10 ME-SFI [ME] control unit
N3/10 ME-SFI [ME] control unit
N3/9 CDI control unit
N47-5 ESP control unit
N49 Steering angle sensor
N69/1 Left front door control unit
N72/1 Upper control panel control unit
N73 EIS [EZS] control unit
N80 Steering column module
N93 Central gateway control unit
S6/2s11 ESP OFF switch
U74 Valid for diesel engines
U75 Valid for gasoline engines

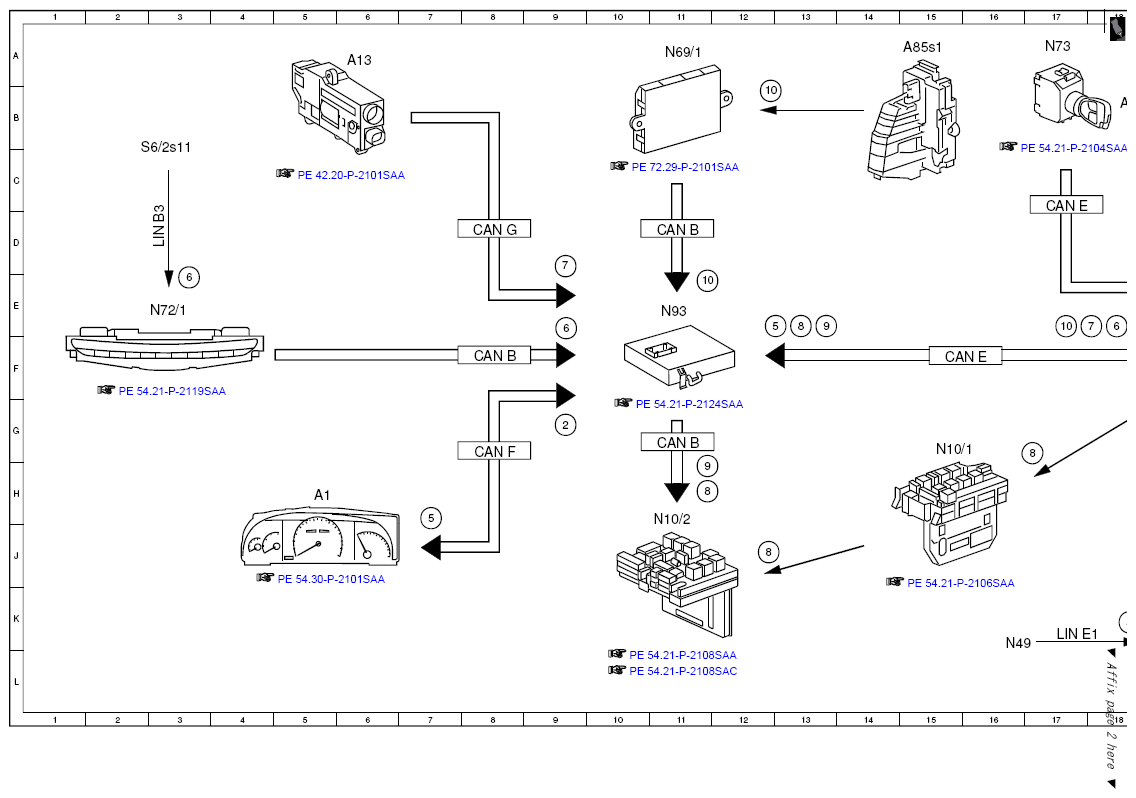

Fig 1: Adaptive Brake Electrical Function Schematic (1 Of 2)
G10127538Courtesy of MERCEDES-BENZ USA

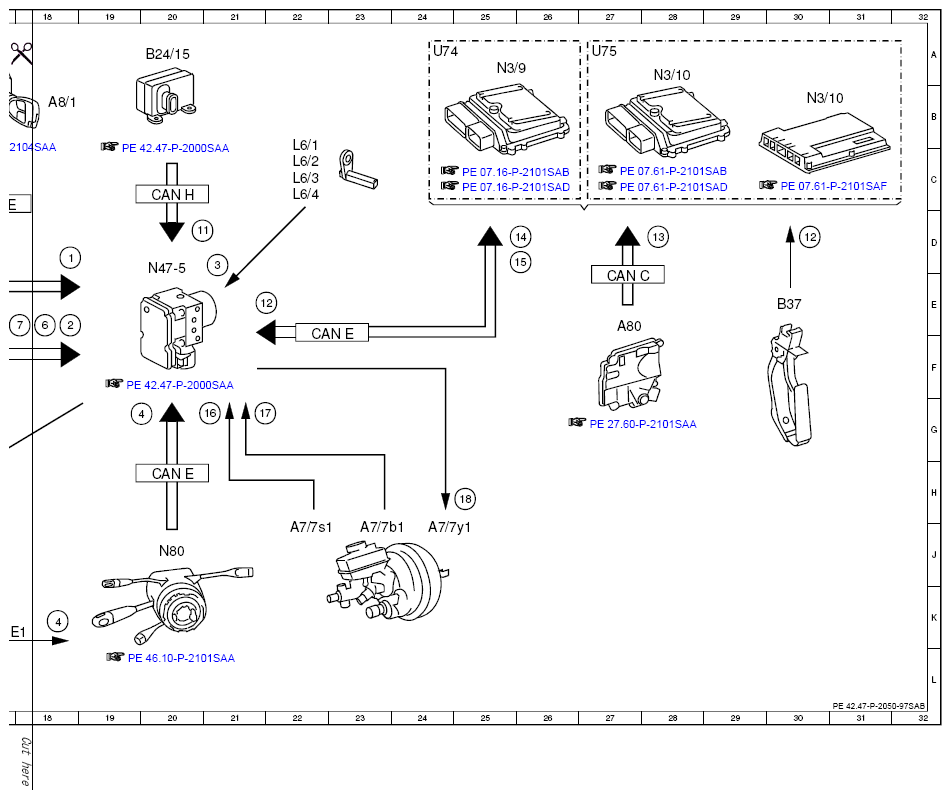

Fig 2: Adaptive Brake Electrical Function Schematic (2 Of 2)
G10127539Courtesy of MERCEDES-BENZ USA
