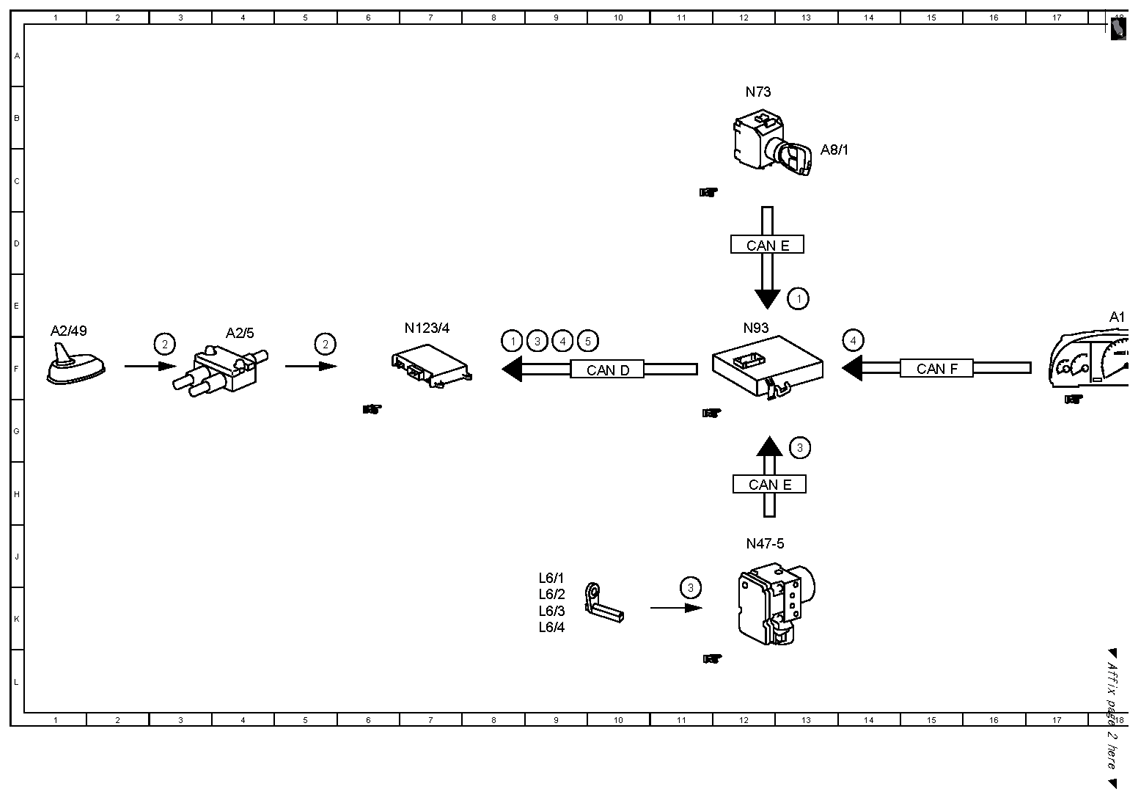

| 1 |
Circuit 15R/circuit 15, status ON |
|
| 1 |
Circuit 15R/circuit 15, status ON |
|
| 2 |
GPS, signal |
|
| 2 |
GPS, signal |
|
| 3 |
Wheel speed, signal |
|
| 3 |
Wheel speed, signal |
|
| 3 |
Wheel speed, signal |
|
| 4 |
Travel distance, signal |
|
| 4 |
Travel distance, signal |
|
| 5 |
Direction of travel, signal |
|
| A1 |
Instrument cluster |
|
| A2/49 |
Telephone and GPS roof antenna |
|
| A2/5 |
Antenna splitter |
|
| A8/1 |
Transmitter key |
|
| CAN D |
Diagnostic CAN |
|
| CAN E |
Chassis CAN |
|
| CAN E |
Chassis CAN |
|
| CAN F |
Central CAN |
|
| L6/1 |
Left front rpm sensor |
|
| L6/2 |
Right front rpm sensor |
|
| L6/3 |
Left rear rpm sensor |
|
| L6/4 |
right rear rpm sensor |
|
| N123/4 |
Emergency call system control unit |
|
| N47-5 |
ESP control unit |
|
| N73 |
EIS [EZS] control unit |
|
| N93 |
Central gateway control unit |
|
