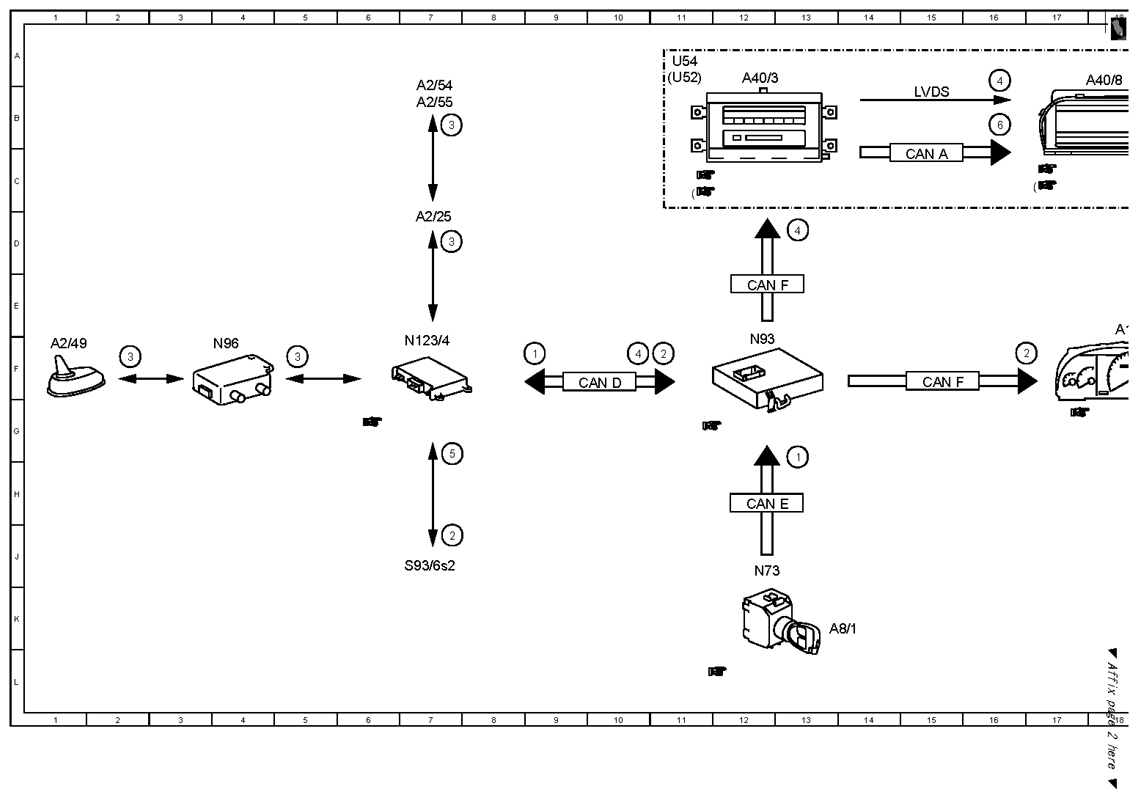

| 1 |
Circuit 15R/circuit 15, status ON |
|
| 1 |
Circuit 15R/circuit 15, status ON |
|
| 2 |
Status indication, signal |
|
| 2 |
Status indication, signal |
|
| 2 |
Status indication, signal |
|
| 3 |
Telephone, signal |
|
| 3 |
Telephone, signal |
|
| 3 |
Telephone, signal |
|
| 3 |
Telephone, signal |
|
| 4 |
COMAND display, message |
|
| 4 |
COMAND display, message |
|
| 4 |
COMAND display, message |
|
| 5 |
Breakdown assistance, signal |
|
| 6 |
Switch on/off, signal |
|
| A1 |
Instrument cluster |
|
| A2/25 |
Emergency call system antenna splitter |
|
| A2/49 |
Telephone and GPS roof antenna |
|
| A2/54 |
Emergency call system left backup antenna |
|
| A2/55 |
Emergency call system right backup antenna |
|
| A40/3 |
COMAND control unit |
|
| A40/8 |
COMAND display |
|
| A8/1 |
Transmitter key |
|
| CAN A |
Telematics CAN |
|
| CAN D |
Diagnostic CAN |
|
| CAN E |
Chassis CAN |
|
| CAN F |
Central CAN |
|
| CAN F |
Central CAN |
|
| LVDS |
Low voltage differential signal |
|
| N123/4 |
Emergency call system control unit |
|
| N73 |
EIS [EZS] control unit |
|
| N93 |
Central gateway control unit |
|
| N96 |
Frequency switchover control unit |
|
| S93/6s2 |
Telediagnosis button |
|
| U52 |
Valid for Japan |
|
| U54 |
Valid for all except Japan |
|
