Cockpit Management and Data System (COMAND) control unit wiring diagram - PE82.85-P-2101-97SFA

Code: Designation: Position:
A0 Color code key
A2/49a2 GPS antenna 23L
A2/5 Antenna splitter 28L
A40/3 COMAND control unit 4A
A40/3 COMAND control unit 12A
A40/3 COMAND control unit 28A
A40/3 COMAND control unit 20A
A40/3 COMAND control unit 36A
A40/3 COMAND control unit 44A
A40/3 COMAND control unit 49A
A40/4 DVD player 10L
A40/8 COMAND display 34L
A90/1 TV combination tuner (analog/digital) 48L
MOST Media Oriented System Transport
N10/1 Front SAM control unit with fuse and relay module 40L
N10/2 Rear SAM control unit with fuse and relay module 2L
N66/10 Backup camera voltage supply module 6L
N66/2 Backup camera control unit 6L
U1 Valid for USA 26F
U12 Valid for left-hand drive vehicles 35E
U13 Valid for right-hand drive vehicles 35E
U193 Valid for TV and Video 46F
U43 Valid for ECE 23F
U899 Valid for backup camera 5F
W15 Power ground (electronics) 36F
W18 Ground (left front seat crossmember) 3E
W34 Ground (left footwell) 36E
W43 Ground (reference, image transmission systems) 35E
W43 Ground (reference, image transmission systems) 4E
X18 Cockpit wiring harness and FFS [RBA] connector 37E
X18 Cockpit wiring harness and FFS [RBA] connector 17G
X30/20 Central CAN voltage distributor connector 17L
X30/35 Telematics CAN voltage distributor connector 14L
X30/35 Telematics CAN voltage distributor connector 44L
X39/35 GPS antenna connector 24J
Z20/22 Cable end insulation not stripped, placed inside insulated tubing 29C
Z20/23 Cable end insulation not stripped, placed inside insulated tubing 29J
Z20/30 Tracer wire connector sleeve 9G

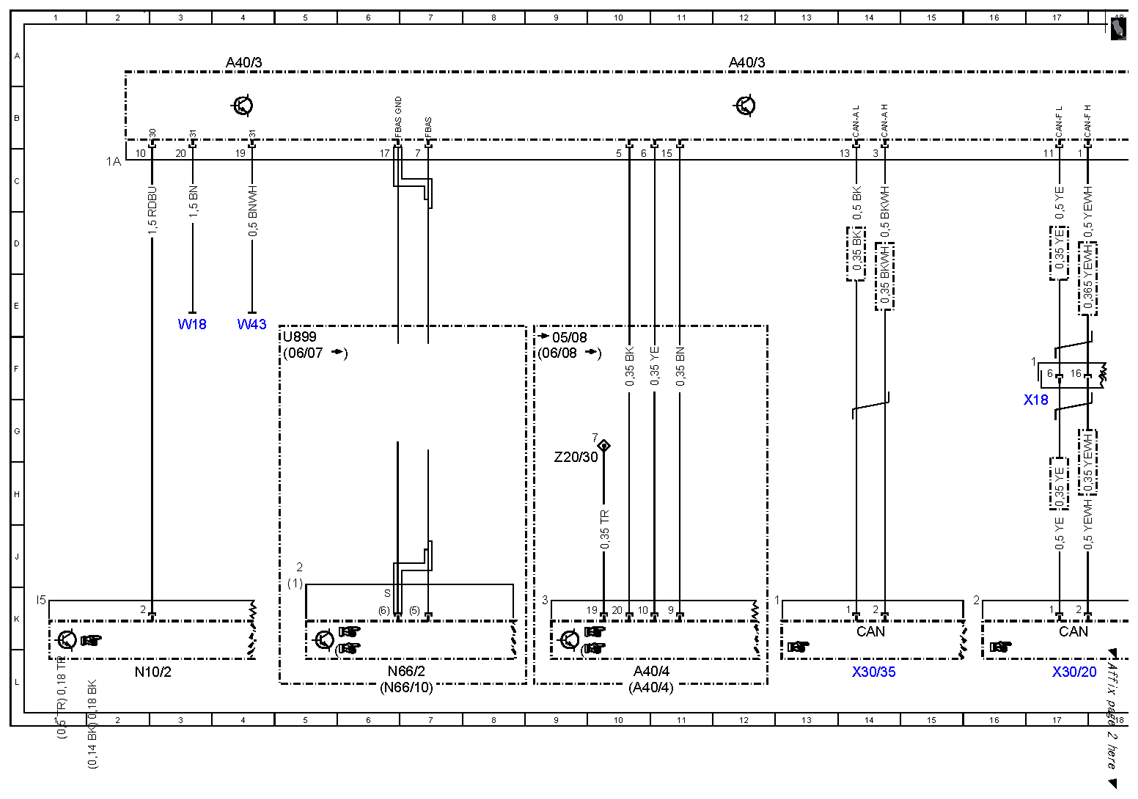

Fig 1: Cockpit Management And Data System Control Unit Wiring Diagram (1 Of 4)
G10129283Courtesy of MERCEDES-BENZ USA

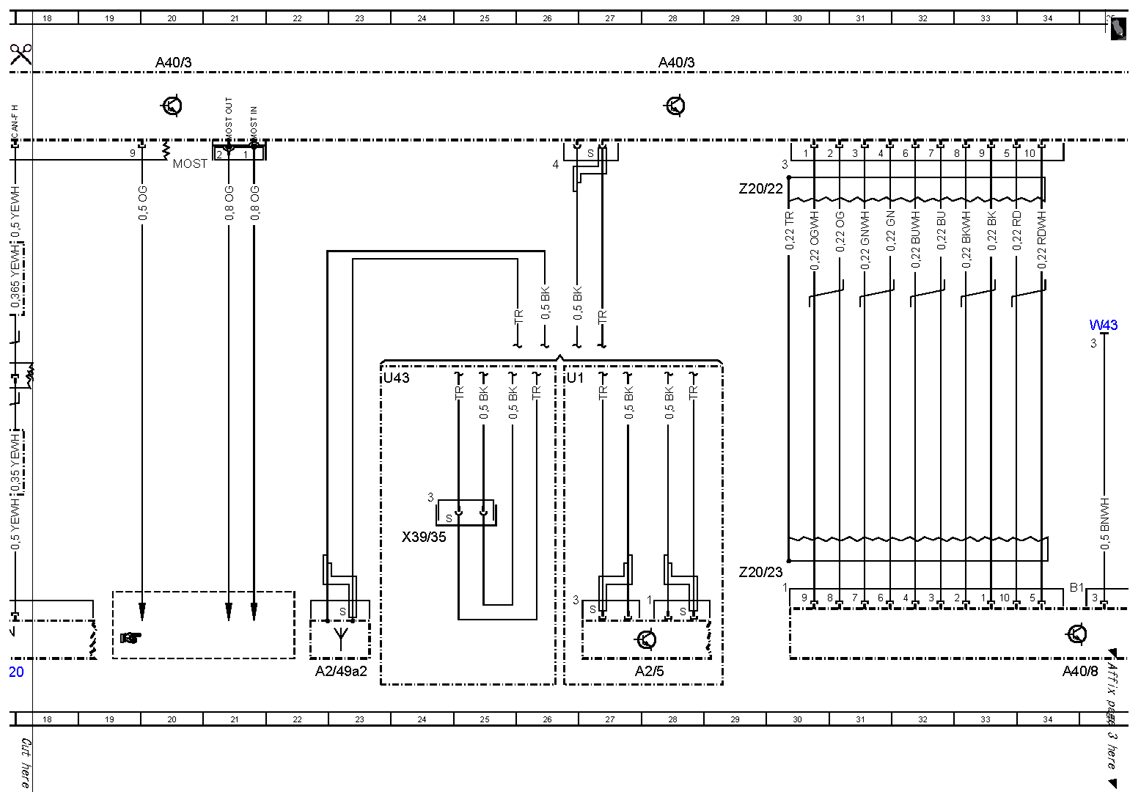

Fig 2: Cockpit Management And Data System Control Unit Wiring Diagram (2 Of 4)
G10129284Courtesy of MERCEDES-BENZ USA

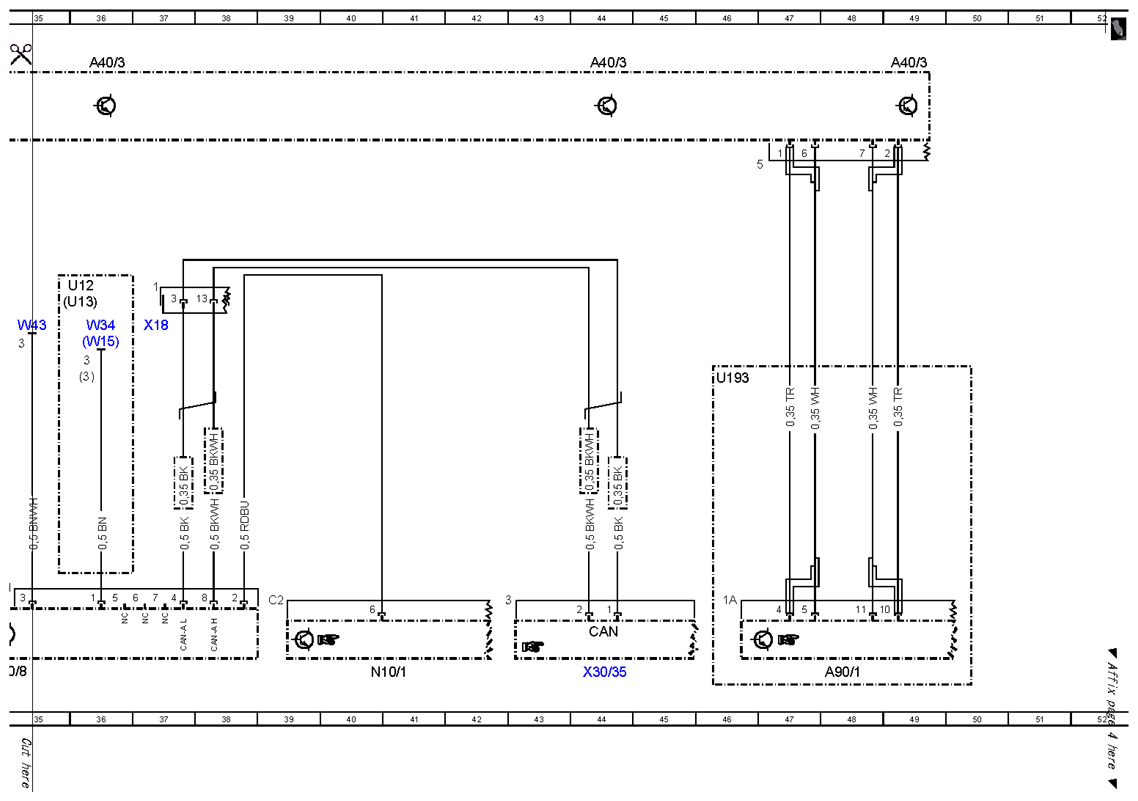

Fig 3: Cockpit Management And Data System Control Unit Wiring Diagram (3 Of 4)
G10129285Courtesy of MERCEDES-BENZ USA
Fig 4: Cockpit Management And Data System Control Unit Wiring Diagram (4 Of 4)
G10129286Courtesy of MERCEDES-BENZ USA
