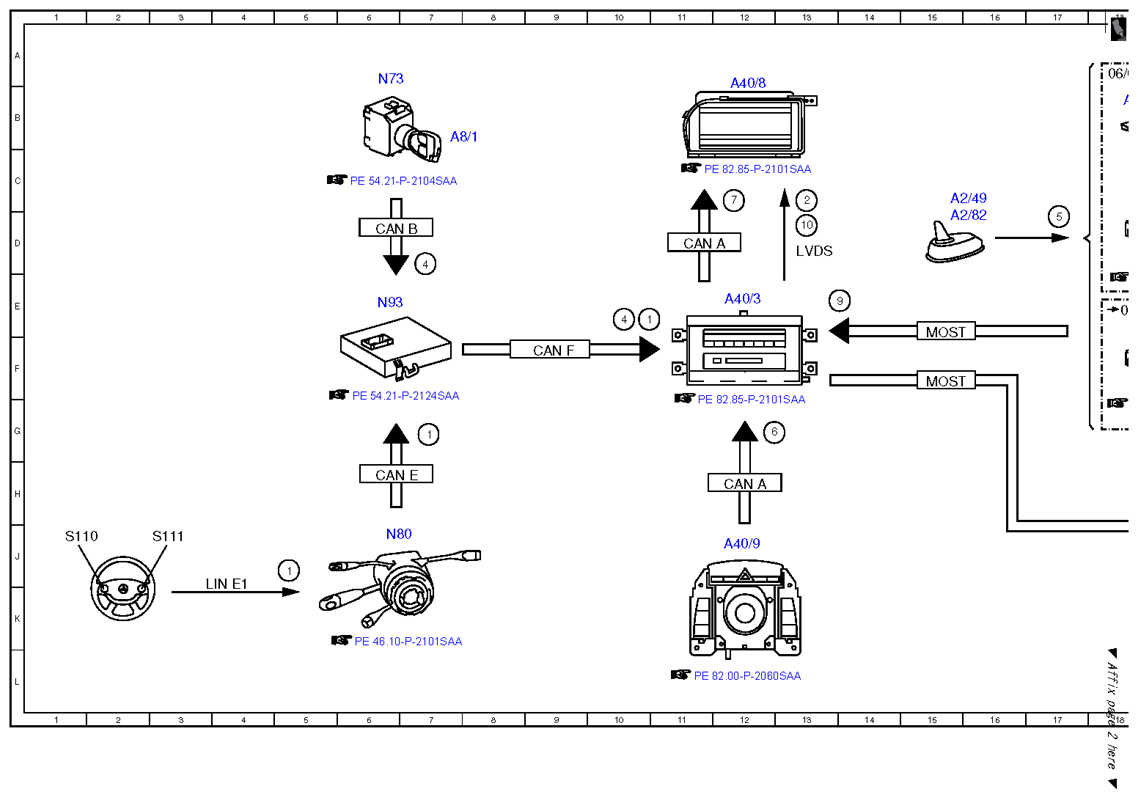

| 1 |
Multifunction steering wheel button group, signal |
7G |
| 1 |
Multifunction steering wheel button group, signal |
5J |
| 1 |
Multifunction steering wheel button group, signal |
10E |
| 10 |
Audio data display actuation |
13D |
| 11 |
Speaker request |
24E |
| 12 |
Audio, signal |
30H |
| 2 |
Volume display, actuation |
13C |
| 3 |
Speaker, actuation |
26H |
| 3 |
Speaker, actuation |
30J |
| 3 |
Speaker, actuation |
|
| 4 |
Circuit 15R/circuit 15, status ON |
7D |
| 4 |
Circuit 15R/circuit 15, status ON |
10E |
| 5 |
SDAR, signal |
17D |
| 6 |
Front central operating unit, signal |
12G |
| 7 |
Switch-on request, signal |
12C |
| 8 |
AM/FM antenna, signal |
19C |
| 9 |
Audio data display request |
14E |
| A2/12 |
Rear window antenna amplifier module |
18B |
| A2/13 |
Sound amplifier |
29J |
| A2/49 |
Telephone and GPS roof antenna |
15C |
| A2/69 |
Digital sound processor |
27H |
| A2/82 |
SDAR antenna |
15D |
| A40/3 |
COMAND control unit |
12E |
| A40/8 |
COMAND display |
12B |
| A40/9 |
Front central operating unit |
12J |
| A8/1 |
Transmitter key |
7B |
| CAN A |
Telematics CAN |
11D |
| CAN A |
Telematics CAN |
12H |
| CAN B |
Interior CAN |
6D |
| CAN E |
Chassis CAN |
6H |
| CAN F |
Central CAN |
9F |
| H4/17 |
Bass module speaker |
25J |
| H4/17 |
Bass module speaker |
30K |
| H4/27 |
Center cockpit speaker (centerfill) |
25J |
| H4/27 |
Center cockpit speaker (centerfill) |
28L |
| H4/3 |
Left rear door speaker group |
25H |
| H4/33 |
Left front door tweeter |
28L |
| H4/34 |
Right front door tweeter |
27K |
| H4/35 |
Left rear door tweeter |
27K |
| H4/36 |
Right rear door tweeter |
27K |
| H4/4 |
Right rear door speaker group |
25J |
| H4/5 |
Left front door speaker |
28K |
| H4/54 |
Left rear surround speaker |
25K |
| H4/54 |
Left rear surround speaker |
27L |
| H4/57 |
Right rear surround speaker |
25K |
| H4/57 |
Right rear surround speaker |
27L |
| H4/6 |
Right front door speaker |
28K |
| H4/64 |
Left front door woofer |
30K |
| H4/65 |
Right front door woofer |
30K |
| H4/66 |
Left rear door woofer |
30L |
| H4/67 |
Right rear door woofer |
30L |
| H4/68 |
Left front door Sound tweeter |
25K |
| H4/69 |
Right front door Sound tweeter |
25K |
| H4/72 |
Left front door Sound woofer and midrange speaker group |
25L |
| H4/73 |
Right front door Sound woofer and midrange speaker group |
25L |
| LIN E1 |
Steering LIN |
4K |
| LVDS |
Low voltage differential signal |
13D |
| MOST |
Media Oriented System Transport |
15E |
| MOST |
Media Oriented System Transport |
23F |
| MOST |
Media Oriented System Transport |
25D |
| MOST |
Media Oriented System Transport |
15F |
| N73 |
EIS [EZS] control unit |
6A |
| N80 |
Steering column module |
6J |
| N87/5 |
SDAR control unit |
19E |
| N87/8 |
High-definition tuner control unit |
19C |
| N93 |
Central gateway control unit |
6E |
| N93/1 |
Audio tuner control unit |
25E |
| S110 |
Left multifunction steering wheel button group |
1J |
| S111 |
Right multifunction steering wheel button group |
3J |
| U295 |
Valid for expanded sound system |
27G |
| U296 |
Not valid for expanded sound system |
24E |
