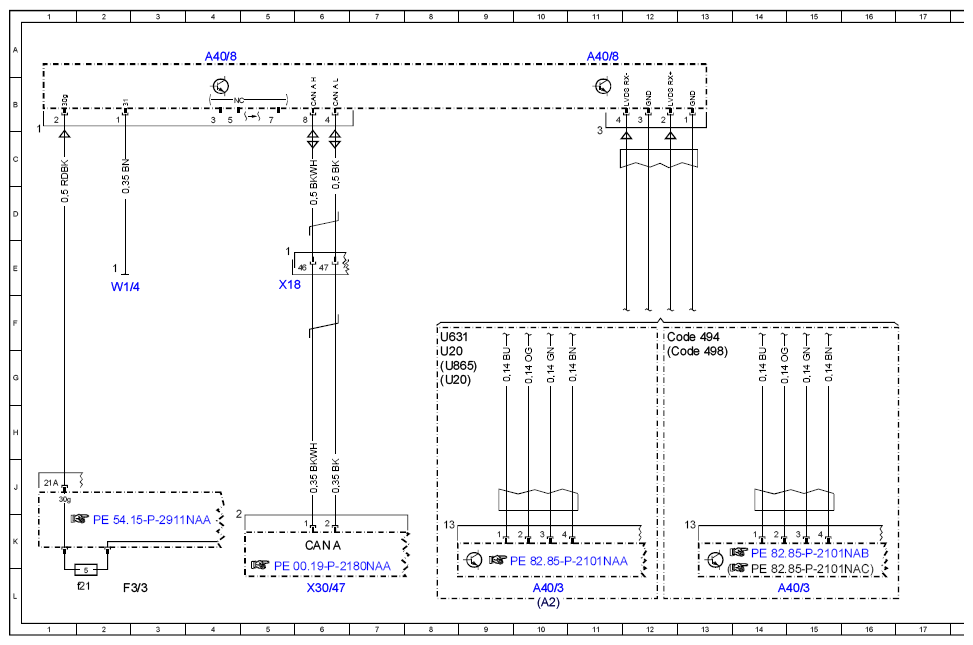

Wiring Diagram For Audio/Comand Display - PE82.00-P-2080-97NAA
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 166 up to model year 2016 Control unit A40/8
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 23L |
| A2 | Radio | 10L |
| A40/3 | COMAND control unit | 10L |
| A40/3 | COMAND control unit | 15L |
| A40/8 | Audio/COMAND display | 4A |
| A40/8 | Audio/COMAND display | 11A |
| CAN A | Telematics CAN | 6K |
| Code 494 | USA version | 12F |
| Code 498 | Japan version | 12G |
| F3/3 | Cockpit circuit 30g fuse box | 2L |
| F3/3f21 | Fuse 21 | 2L |
| U20 | Valid for all (except {{USA}} {{Japan}}) | 8G |
| U20 | Valid for all (except {{USA}} {{Japan}}) | 8G |
| U631 | Valid for COMAND | 8F |
| U865 | Valid for Audio 20 | 8G |
| W1/4 | Cockpit ground point | 2E |
| X18 | Vehicle interior and harness for tail lamp electrical connector | 5E |
| X30/47 | Telematics CAN voltage distributor electrical connector | 6L |
