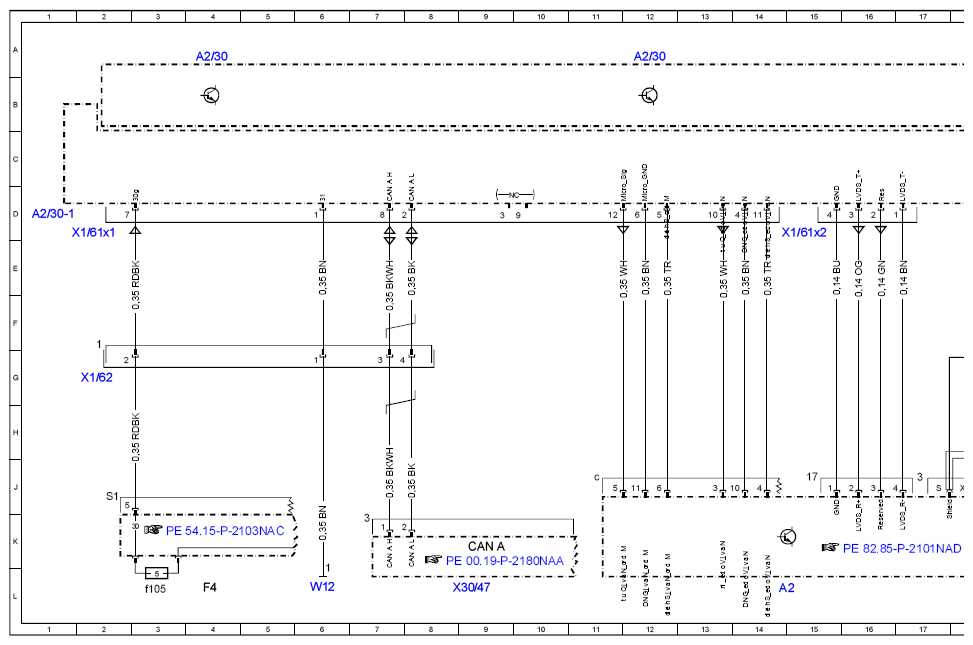

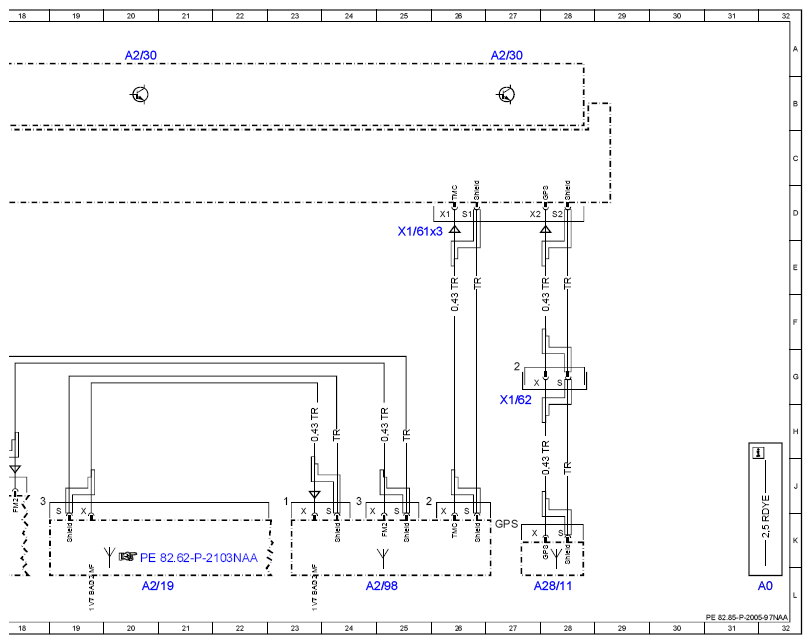

Wiring Diagram Of Navigation System - PE82.85-P-2005-97NAA
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 166 up to model year 2016 with CODE 508 (Navigation box preinstallation) with CODE 509 (Navigation box) without CODE 835 (South Korea version) Navigation processor A2/30, bracket for navigation module A2/30-1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 32L |
| A2 | Radio | 14L |
| A2/19 | FM 2, DAB and TV 1 antenna amplifier | 20L |
| A2/30 | Navigation module | 4A |
| A2/30 | Navigation module | 12A |
| A2/30 | Navigation module | 20A |
| A2/30 | Navigation module | 27A |
| A2/30-1 | Cradle for navigation module | 1D |
| A2/98 | FM/TMC antenna splitter | 24L |
| A28/11 | Multifunction antenna | 28L |
| CAN A | Telematics CAN | 9K |
| F4 | Rear fuse box | 4L |
| F4f105 | Fuse 105 | 3L |
| W12 | Ground point (center console) | 6L |
| X1/61 x1 | Electrical connector 1 for navigation module/cradle for navigation module | 2D |
| X1/61 x2 | Electrical connector 2 for navigation module/cradle for navigation module | 15D |
| X1/61 x3 | Electrical connector 3 for navigation module/cradle for navigation module | 25D |
| X1/62 | Vehicle interior electrical connector for navigation module/cradle for navigation module | 2G |
| X1/62 | Vehicle interior electrical connector for navigation module/cradle for navigation module | 27H |
| X30/47 | Telematics CAN voltage distributor electrical connector | 9L |
